製品情報

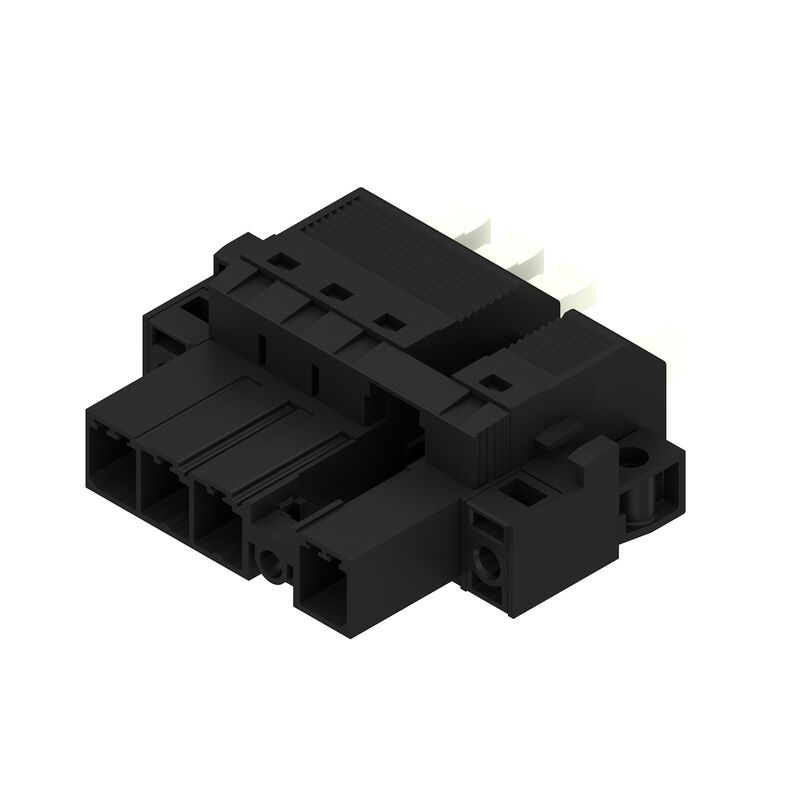

| バージョン | プリント基板用プラグインコネクタ, オス型プラグ, 7.62 mm, 極数: 4, 180°, アクチュエータ付プッシュイン, 耐張クランプ接続, 箱 |
| 注文番号 | 2630620000 |
| 種別 | SVFL 7.62HP/04/180SFBMF2 SN BK BX |
| GTIN (EAN) | 4050118634266 |
| 数量 | 42 items |
| 製品データ |
IEC: 1000 V / 0.5 - 6 mm² UL: 600 V / 36 A / AWG 24 - AWG 10 |
| パッケージ | 箱 |
| 深さ | 47.7 mm |
| 奥行き（インチ） | 1.878 inch |
| 高さ | 23.4 mm |
| 高さ（インチ） | 0.921 inch |
| 幅 | 53.34 mm |
| 幅（インチ） | 2.1 inch |
| 正味重量 | 25.784 g |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATE電源 – シリーズBV/SV 7.62HP |
| 接続方式 | フィールド接続 |
| 導体接続方法 |
アクチュエータ付プッシュイン
耐張クランプ接続 |
| ピッチ (mm) (P) | 7.62 mm |
| ピッチ (インチ) (P) | 0.3 " |
| 導体取り出し方向 | 180° |
| 極数 | 4 |
| L1 (mm) | 30.48 mm |
| L1 (インチ) | 1.2 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| DIN VDE 0470に適合したタッチセーフ保護 | IP20接続 |
| 保護度合い |
IP20
IP20がインストール済み |
| ねじフランジ用締付トルク、最小 | 0.2 Nm |
| ねじフランジ最大締付トルク | 0.3 Nm |
| スクリュードライバー刃 | 0.6 x 3.5 |
| プラギング回数 | 25 |
| 絶縁材 | PA GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 125 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 125 °C |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 固定式、最大 H05（07） V-U | 6 mm² |
| フレキシブル、最小 H05（07） V-K | 0.5 mm² |
| フレキシブル、最大H05（07） V-K | 6 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 1.5 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 6 mm² |
| クランプ導体 |
|
| 参照テキスト |
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。 |
| 定格電流、最大極数（Tu=20°C） | 41 A |
| 定格電流、最小極数 （Tu=40°C） | 41 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 800 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 6,000 V |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 8 kV |
| クリアランス、最小 | 12.7 mm |
| 沿面距離、最小 | 12.7 mm |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 600 V |
| 定格電圧 (C/UL 1059 グループ使用) | 600 V |
| 定格電圧 (グループ D / UL 1059 使用) | 600 V |
| 定格電流 (グループ B / UL 1059 使用) | 36 A |
| 定格電圧（使用グループ C/UL 1059 ） | 36 A |
| 定格電流 (グループ D / UL 1059 使用) | 5 A |
| 導体断面積、AGW、最小 | AWG 24 |
| 導体断面積、AWG、最大 | AWG 10 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 338 mm |
| VPE幅 | 130 mm |
| VPEの高さ | 54 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_300913) |
| 製品変更通知 |
[EN - Change of isolation material](https://mdcop.weidmueller.com/mediadelivery/asset/900_90826)
[DE - Werkstoffänderung Pusher](https://mdcop.weidmueller.com/mediadelivery/asset/900_90827) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) |
| ユーザ文書 | [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78420) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| 認可 |  |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
