製品情報
| バージョン | TERMSERIES, リレーモジュール, 接点数: 1, NO接点 AgNi, 定格制御電圧: 24 V DC ±20 %, 持続電流: 6 A, PUSH IN, テストボタンが使用可能: いいえ |
| 注文番号 | 2618230000 |

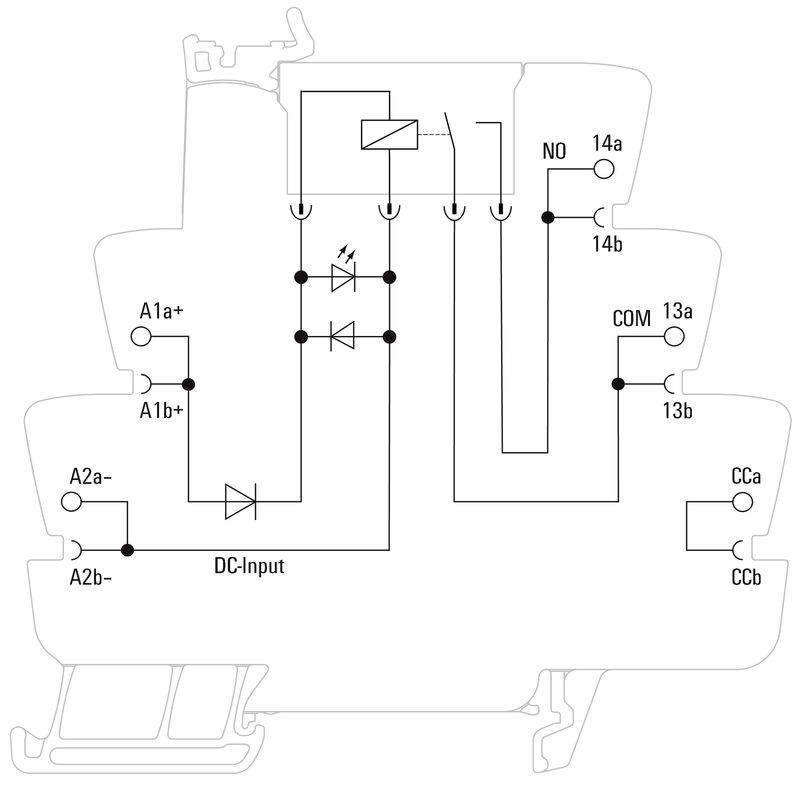

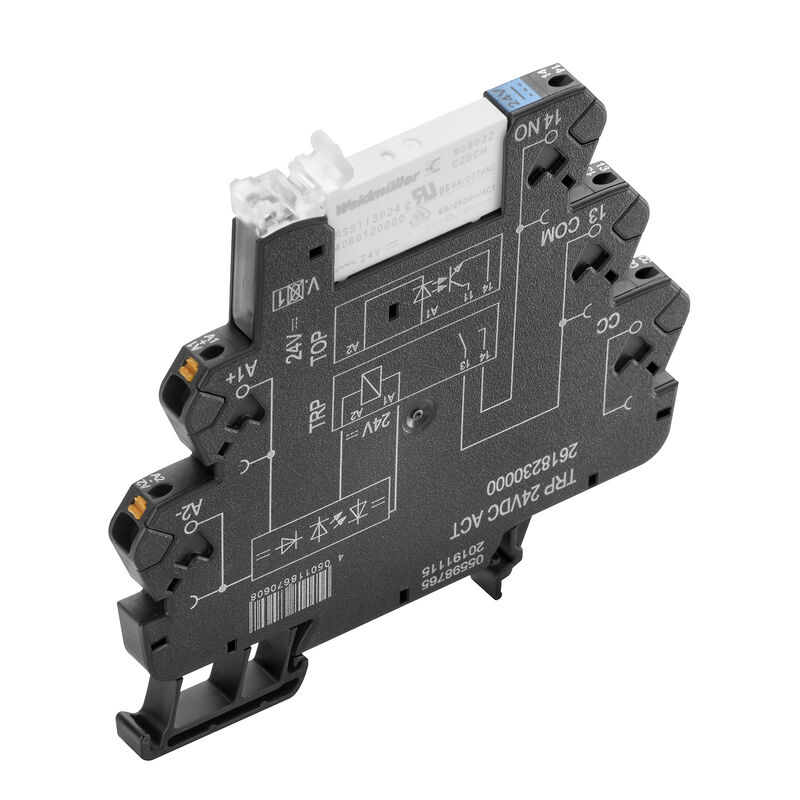

| 種別 | TRP 24VDC ACT |
| GTIN (EAN) | 4050118670608 |
| 数量 | 10 items |
| 深さ | 87.8 mm |
| 奥行き（インチ） | 3.457 inch |
| 高さ | 89.4 mm |
| 高さ（インチ） | 3.52 inch |
| 幅 | 6.4 mm |
| 幅（インチ） | 0.252 inch |
| 正味重量 | 28.2 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...60 °C |
| 湿度 | 5～95%相対湿度、Tu = 40℃、結露なし |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| 周囲温度（動作）最大 | 60 °C |
| 接続断面積 AWG、最小. | AWG 26 |
| 接続断面 AWG、最大 | AWG 14 |
| 導体種別 |
硬質銅導体
フレキシブル銅導体 |
| 汚染度レベル | 2 |
| 定格制御電圧 | 24 V DC ±20 % |
| 定格電流 DC | 11.5 mA |
| 公称出力 | 280 mW |
| ステータス表示 | 緑色LED |
| 保護回路 |
一体型フリーホイールダイオード
極性違い防止 |
| 定格制御電圧から外れた交換用リレーのコイル電圧 | いいえ |
| 交換用リレーのコイル電圧 | 24 V DC |
| 定格スイッチング電圧 | AC250 V |
| 持続電流 | 6 A |
| 定格負荷の最大回路周波数 | 0.1 Hz |
| 最大開閉電圧、AC | 250 V |
| 最大開閉電圧、DC | 250 V |
| 最小スイッチング電源 |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| 突入電流 | 20 A / 20 ms |
| AC スイッチング容量（抵抗）、最大 | 1500 VA |
| DC スイッチング容量（抵抗）、最大 | 144 W @ 24 V |
| スイッチオン遅延 | ≤ 6 ms |
| スイッチオフ遅延 | ≤ 16 ms |
| 接点の種別 | 1 NO接点 (AgNi) |
| 機械的耐用期間 | 5 x 106開閉サイクル |
| 動作高度 |
≤ 2000 m
海面より上に |
| バージョン | アクチュエータバージョン |
| レール | TS 35 |
| テストボタンが使用可能 | いいえ |
| メカニカルスイッチの位置表示 | いいえ |
| 色 | 黒色 |
| UL94 可燃性等級コンポーネント |
|
| 定格電圧 | 300 V |
| 汚染度 | 2 |
| サージ電圧カテゴリー | III |
| 制御側 – 荷重側の空気パスおよびクリープパス | ≥ 6 mm |
| 制御側 – 負荷側の耐電圧 | 4 kVeff / 1分 |
| 入力と出力での絶縁の種別 | 断熱強化 |
| 開接点の耐電圧 | 1 kVeff / 1 min |
| 取り付けレールの耐電圧 | 4 kV効率 / 1 min. |
| インパルス耐電圧 | 6 kV (1.2/50 μs) |
| 保護度合い | IP20 |
| 認証書番号（DNV） | TAA00001E5 |
| 証明書番号（cULus） | E141197 |
| 導体接続方法 | PUSH IN |
| 被覆剝き長さ、定格接続 | 9 mm |
| クランプ範囲、定格接続 | 1.5 mm² |
| クランプ範囲、最小 | 0.14 mm² |
| クランプ範囲、最大 | 2.5 mm² |
| 配線接続断面 AWG、最小 | AWG 26 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 導体断面、固定式、最小 | 0.14 mm² |
| 導体断面、固定式、最大 | 1.5 mm² |
| 導体断面積、固定式、最小. (AWG) | AWG 26 |
| 導体断面積、固定式、最大. (AWG) | AWG 16 |
| 配線接続断面、細径撚線、最小 | 0.14 mm² |
| 配線接続断面、細径撚線、最大 | 2.5 mm² |
| 導体断面積、細径撚線、最小. (AWG) | AWG 26 |
| 導体断面積、細径撚線、最大. (AWG) | AWG 14 |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.14 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1.5 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最小 | 0.14 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 1.5 mm² |
| 刃寸法 | 0.4 x 2.0 mm |
| 承認/証明書/適合証明書 |
[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35334)
[Confirmation of Standards EN 45545-2](https://mdcop.weidmueller.com/mediadelivery/asset/900_319014) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212131) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2618230000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2618230000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2618230000&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E141197 |
