製品情報
| 注文番号 | 2857030000 |

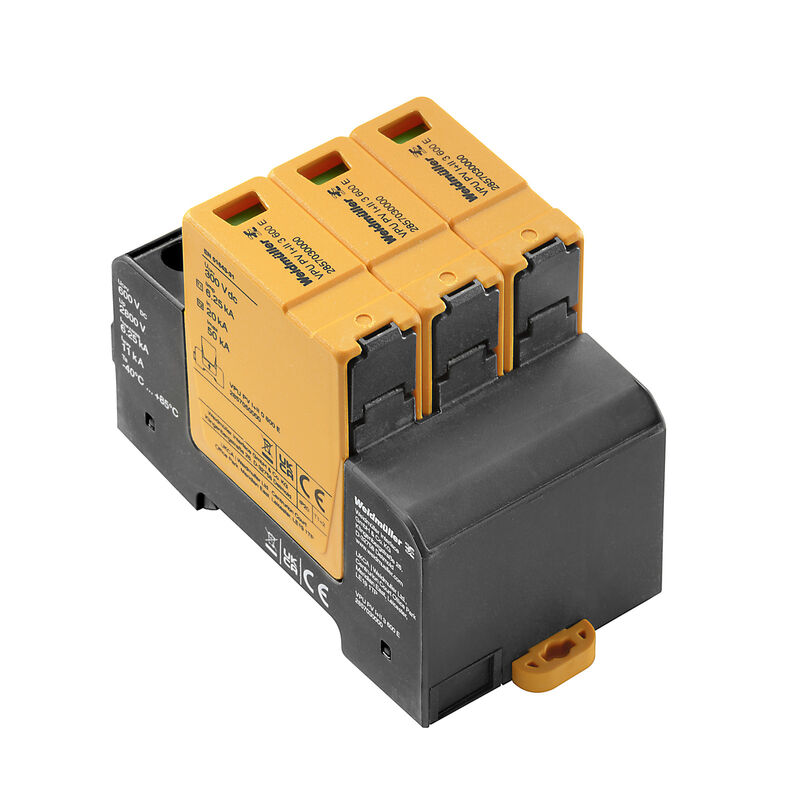

| 種別 | VPU PV I+II 3 600 E |
| GTIN (EAN) | 4064675537397 |
| 数量 | 1 items |
| 深さ | 77.2 mm |
| 奥行き（インチ） | 3.039 inch |
| 高さ | 95 mm |
| 高さ（インチ） | 3.74 inch |
| 幅 | 54 mm |
| 幅（インチ） | 2.126 inch |
| 取付寸法 – 高さ | 75 mm |
| 正味重量 | 381 g |
| 保管温度 | 85 °C |
| 動作温度 | -40 °C...85 °C |
| 湿度 | 湿度5～95% |
| REACH SVHC | / |
| カテゴリー | SPD TYPE 1CA |
| UL 94 可燃性等級 | V-0 |
| バージョン | 過電圧保護 I / II |
| レール | TS 35 |
| 保護度合い | IP20 |
| 光学機能表示 | 緑色 = OK、赤色 =アレスタに欠陥あり – 交換 |
| 動作高度 | ≤ 4000 m |
| 色 |
黒色
橙色 |
| 設計 |
取付けハウジング； 3TE
インスタンスIP 20 |
| サージ電圧カテゴリー | III |
| 汚染度 | 2 |
| PVシステム電圧、最大Ucpv | 600 V |
| 保護レベル Up （+/- 、-/PE 、+/PE） | <2800 V |
| 固定PVシステムの動作高さ | ≤ 2000 m |
| 放電電流 In （8/20µs） | 20 kA |
| 放電電流、最大 (8/20 µs) | 40 kA |
| 標準 |
EN 61643-31
EN 50539-11 |
| 短絡電流 ISCPV | 11,000 A |
| 総出力電流I合計 （10/350μs） | 6.25 kA |
| 総出力電流I合計 （8/20µs） | 50 kA |
| 雷テスト電流Iimp (10/350 µs) | 6.25 kA |
| 非接地PVシステムでの稼働高さ | <4,000 m, see operating instructions |
| SPDの種別 |
T1
T2 |
| シグナリング接点 | いいえ |
| 動作時間 | ≤ 25 ns |
| 定格電圧 (DC) | 600 V |
| 放電電流、最大 (8/20 µs) | 40 kA |
| 極数 | 3 |
| 標準 |
EN 61643-31
EN 50539-11 |
| 雷テスト電流Iimp (10/350 µs) | 6.25 kA |
| 電圧種別 | DC |
| 接続方式 | ねじ接続 |
| 被覆剝き長さ、定格接続 | 18 mm |
| 締付けトルク、最小. | 2 Nm |
| 締付けトルク、最大. | 4.5 Nm |
| クランプ範囲、定格接続 | 16 mm² |
| クランプ範囲、最小 | 1.5 mm² |
| クランプ範囲、最大 | 35 mm² |
| 導体断面、固定式、最小 | 1.5 mm² |
| 導体断面、固定式、最大 | 16 mm² |
| 配線接続断面、細径撚線、最小 | 1.5 mm² |
| 配線接続断面、細径撚線、最大 | 25 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続断面、撚線、最大 | 35 mm² |
| 時間間隔 | 5 年 |
| 承認/証明書/適合証明書 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_290532) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_249049) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2857030000) |
| ユーザ文書 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_294556) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| 認可 |  |
| ROHS | 適合 |
