WAZ6 TTA EX

WAS/WAZ6 TTA es un convertidor de señales e interruptor de valor límite universal configurable mediante PC. Es un separador, emisor,
linealizador e interruptor de valor límite en un solo módulo.

La combinación de las mejores cualidades y de unas opciones de configuración extraordinarias hacen del TTA algo exclusivo.
TTA se utiliza en un amplio rango de temperaturas ambiente y de tensiones, siendo preciso y estable con todos los sensores de tipo
convencional.


• Señales de entrada universales: señales de temperatura, como p. ej., RTD, termopares, así como
  potenciómetros, sensores de frecuencia y señales de corriente y tensión DC
• Entrada pasiva o con bucle de corriente
• Alimentación de tensión de rango amplio 18-264 V AC/DC
• Linealización personalizada
• Entradas y salidas configurables en PC
• Salida de relé y analógica combinada
• Rango de temperatura ambiente: de -40 °C a 70 °C

La conexión al PC se realiza por medio de la interfaz USB CBX200.
El WAS/WAZ6 TTA se ofrece también opcionalmente con homologación ATEX zona 2 y UL C1D2.

Convertidor de medición e interruptor de valor límite universal para aplicaciones de zona Ex 2,
configurable a través del PC
Convertidor de medición e interruptor de valor límite universal de 45 mm de ancho, con alimentación externa
de corriente y del sensor, para la transmisión y separación de señales analógicas de corriente DC
-20 a 50 mA, tensiones -200 a 500 mV/ -20 a 50 V, RTD de 2/3/4 conductores, resistencias,
termopares según IEC 584 y frecuencias de hasta 100 kHz (sensores de 2 / 3 conductores).
En la salida dispone de dos salidas de conexión (contacto conmutado) para avisos de alarma así como salidas
analógicas de tensión DC (-10 - +10 V) y de corriente (0 - 20 mA).
El módulo se puede configurar a través del PC con ayuda del software específico de la empresa TTA-Set.

Carcasas para montaje sobre carril TS35

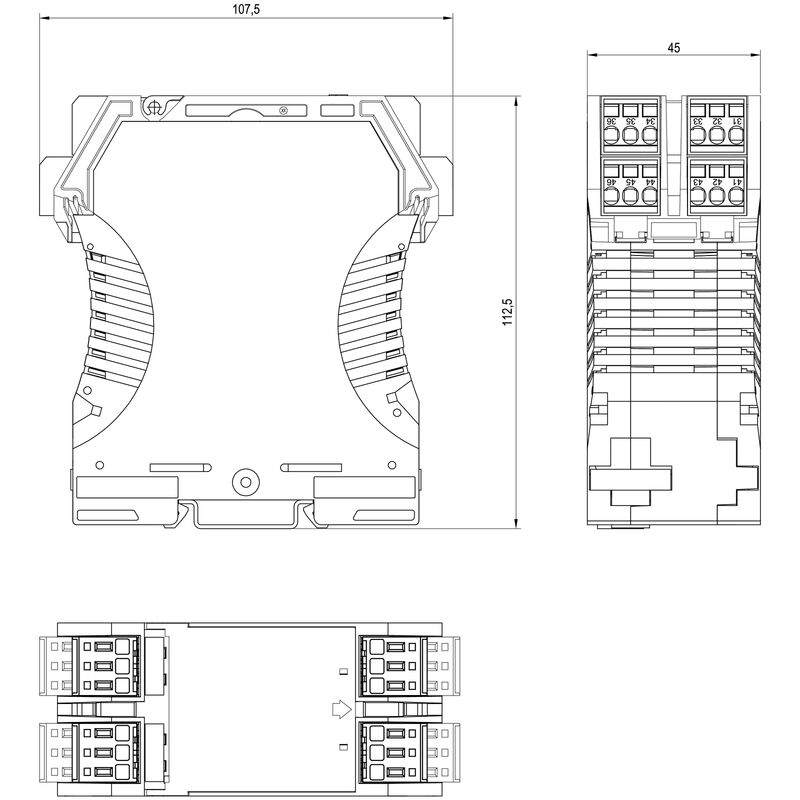

Dimensiones: largo/ancho/alto 100/ 45/ 112,4 mm
Conexión directa / sección nominal 1,5 mm²
Grado de protección: IP 20

Entrada                         -20 - 50 mA
                                      -200 - 500 mV / -10 - +10 V
                                      PT100, PT1000, Ni100, Ni1000, Cu10/25/50/100  de 2/3/4 conductores
                                      Resistencia 10 Ohm - 5 kOhm/ Potenciómetro 100 Ohm - 100 kOhm
                                      Termopares tipo B, E, J, K, N, R, S, T
                                      Frecuencias 2 Hz - 100 kHz (sensores de 2/3 conductores)
Alimentación del sensor 24 V DC / 22 mA
Salida analógica                        0 - 20 mA / ajustable
                                      -10 - +10 V/ ajustable
Salida de relé/ Alarma 2 contactos conmutados, chapados en oro
                                      250 V AC @ 3 A / 30 V DC @ 2 A
Resistencia de carga < 700 Ohm/ Corriente/ >10 kOhm/ Tensión
Error de transmisión             < 0,1 % v. E.  (DC, RTD)
                                       < 0,2 % + CJ Fehler (TC)
Tiempo de respuesta gradual
10...90 %                      < 50 ms...1 s  einstellbar
Energía auxiliar                                     24 - 240 V AC/DC,
                                      24 - 36 VAC / 24 - 50 V DC (zona 2)
Pérdida de potencia aprox. 3,5 W
Rango de
temperatura ambiente -25 °C - +70 °C

Separación                                 EN 50178 separación segura de 3 vías de hasta 6 kV entre todos los circuitos
Tensión de prueba                               2,5 kV entrada contra salida contra energía auxiliar
Tensión
nominal                                           300 V AC/DC en la categoría de sobretensión III y grado de polución 2
Homologaciones cULus, cULusEX, ATEX zona 2,GL

Tipo                                                             WAZ6 TTA EX
