製品情報
| バージョン | ボルト式ねじ端子, フィードスルー端子, 定格断面: 35 mm², ねじ込みスタッド接続 |
| 注文番号 | 1028300000 |

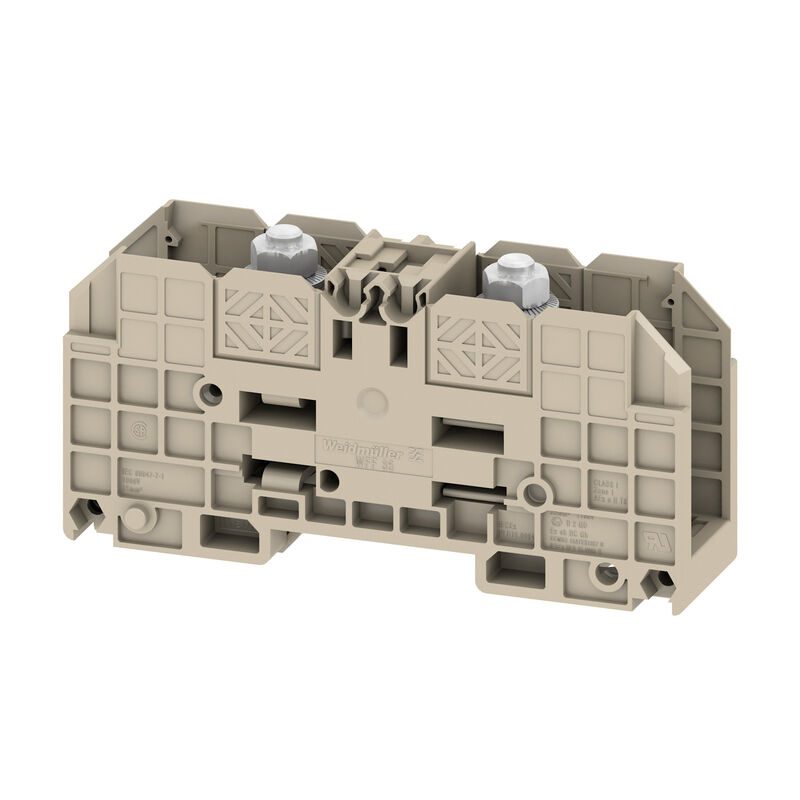

| 種別 | WFF 35 |
| GTIN (EAN) | 4008190124946 |
| 数量 | 10 items |
| 深さ | 51 mm |
| 奥行き（インチ） | 2.008 inch |
| DIN レールを含む奥行き | 59.5 mm |
| 高さ | 107 mm |
| 高さ（インチ） | 4.213 inch |
| 幅 | 27 mm |
| 幅（インチ） | 1.063 inch |
| 正味重量 | 83.924 g |
| 保管温度 | -25 °C...55 °C |
| 動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | DEMKO15ATEX1357U |
| 証明書番号（IECEX） | IECEXULD15.0004U |
| 最大電圧（ATEX） | 1100 V |
| 電流（ATEX） | 125 A |
| 最大導体断面積（ATEX） | 35 mm² |
| 最大電圧（IECEX） | 1100 V |
| 電流（IEEX） | 125 A |
| 最大導体断面積（IECEX） | 35 mm² |
| 動作温度範囲 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| マーキング EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU ラベル | II 2 G D |
| エンドカバープレートの要求 | いいえ |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | はい |
| 開放側面 | 閉 |
| 類似端子数 | 1 |
| DIN 46 234 ケーブルラグ x 2 | 2.5 ～ 35 mm² |
| DIN 46 235 ケーブルラグ x 2 | 6...25 mm² |
| DIN 46234 対応ケーブルラグ | 2.5～50 mm² |
| DIN 46235 対応ケーブルラグ | 6～25 mm² |
| クランプ範囲、最大 | 50 mm² |
| クランプ範囲、最小 | 2.5 mm² |
| スペード接続用のスタッドサイズ | M 6 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 50 mm² |
| 接続断面、撚線、最小 | 2.5 mm² |
| 接続方式 | ねじ込みスタッド接続 |
| 締付けトルク、最大. | 6 Nm |
| 締付けトルク、最小. | 3 Nm |
| 配線接続断面、ソリッドコア、最小 | 2.5 mm² |
| 配線接続断面、細径撚線、最大 | 50 mm² |
| 配線接続断面、細径撚線、最小 | 2.5 mm² |
| 配線接続断面ソリッドコア、最大 | 50 mm² |
| 証明書番号（CSA） | 200039-1244019 |
| 配線の最大断面（CSA） | 2 AWG |
| 配線の最小断面（CSA） | 14 AWG |
| 電圧規模C（CSA） | 600 V |
| 電流の規模C（CSA） | 130 A |
| レール | TS 35 |
| 定格断面 | 35 mm² |
| 定格電圧 | 1,000 V |
| 定格 DC 電圧 | 1,000 V |
| 定格電流 | 125 A |
| 最大導体電流 | 150 A |
| IEC 60947-7-x 準拠の容量抵抗 | 0.26 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 4 W |
| 汚染度 | 3 |
| 導体サイズフィールド配線最大（UR） | 2 AWG |
| 導体サイズフィールド配線最小（UR） | 14 AWG |
| 導体サイズ工場配線最大（UR） | 2 AWG |
| 導体サイズ工場配線最小（UR） | 14 AWG |
| 証明書番号（UR） | E60693 |
| 電圧規模C（UR） | 1000 V |
| 電流の規模C（UR） | 115 A |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35705)
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_207459) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37286) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253982) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89217) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156119) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178480) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207457) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207458) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253983) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59708) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1028300000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1028300000) |
| 製品変更通知 | [PCN WFF](https://mdcop.weidmueller.com/mediadelivery/asset/900_296476) |
| ユーザ文書 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[WFF range for 1500 VDC applications](https://mdcop.weidmueller.com/mediadelivery/asset/900_156620) [DIRECT MOUNTING WFF TERMINAL BLOCKS](https://mdcop.weidmueller.com/mediadelivery/asset/900_164386) [NTI WFF 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_207462) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |              |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UR） | E60693 |
| 証明書番号（cURusEX） | E184763 |
