製品情報
| バージョン | ボルト式ねじ端子, フィードスルー端子, 定格断面: 70 mm², ねじ込みスタッド接続, 直接実装, TS 35 |
| 注文番号 | 1049230000 |

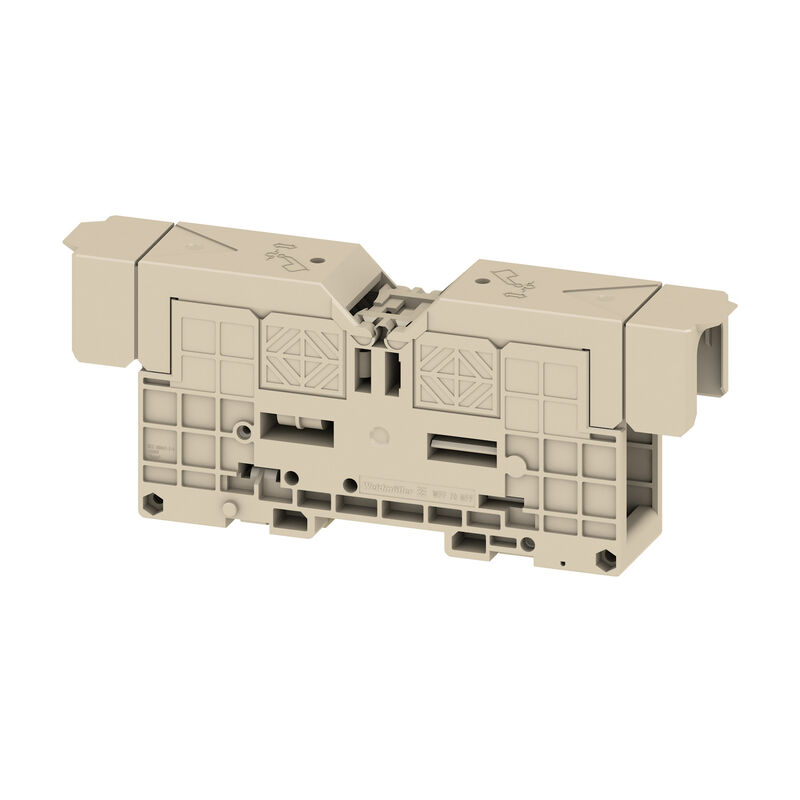

| 種別 | WFF 70 NFF |
| GTIN (EAN) | 4050118255171 |
| 数量 | 5 items |
| 深さ | 61 mm |
| 奥行き（インチ） | 2.402 inch |
| 高さ | 132 mm |
| 高さ（インチ） | 5.197 inch |
| 幅 | 32 mm |
| 幅（インチ） | 1.26 inch |
| 正味重量 | 191.1 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 °C |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | ダークベージュ |
| UL 94 可燃性等級 | V-0 |
| エンドカバープレートの要求 | いいえ |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| 爆発試験バージョン | いいえ |
| 設置アドバイス |
直接実装
TS 35 |
| 開放側面 | 閉 |
| DIN 46 234 ケーブルラグ x 2 | 2.5...70 mm |
| DIN 46 235 ケーブルラグ x 2 | 16...70 mm² |
| DIN 46234 対応ケーブルラグ | 2.5～95 mm² |
| DIN 46235 対応ケーブルラグ | 16～70 mm² |
| クランプ範囲、ボルト接続、最大 | 95 mm² |
| クランプ範囲、ボルト接続、最小 | 2.5 mm² |
| クランプ範囲、最大 | 95 mm² |
| クランプ範囲、最小 | 2.5 mm² |
| スペード接続用のスタッドサイズ | M 8 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 95 mm² |
| 接続断面、撚線、最小 | 2.5 mm² |
| 接続方式 | ねじ込みスタッド接続 |
| 締付けトルク、最大. | 18 Nm |
| 締付けトルク、最小. | 15 Nm |
| 配線接続断面、ソリッドコア、最小 | 2.5 mm² |
| 配線接続断面、細径撚線、最大 | 95 mm² |
| 配線接続断面、細径撚線、最小 | 2.5 mm² |
| 配線接続断面ソリッドコア、最大 | 95 mm² |
| レール | TS 35 |
| 標準 | IEC 60947-7-1 |
| 設置アドバイス |
直接実装
TS 35 |
| 定格断面 | 70 mm² |
| 定格電圧 | 1,000 V |
| 定格 DC 電圧 | 1,000 V |
| 定格電流 | 192 A |
| 最大導体電流 | 192 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.17 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 6.14 W |
| 承認/証明書/適合証明書 |
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59945) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1049230000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1049230000) |
| ユーザ文書 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DIRECT MOUNTING WFF TERMINAL BLOCKS](https://mdcop.weidmueller.com/mediadelivery/asset/900_164386) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |   |
| ROHS | 適合 |
