製品情報

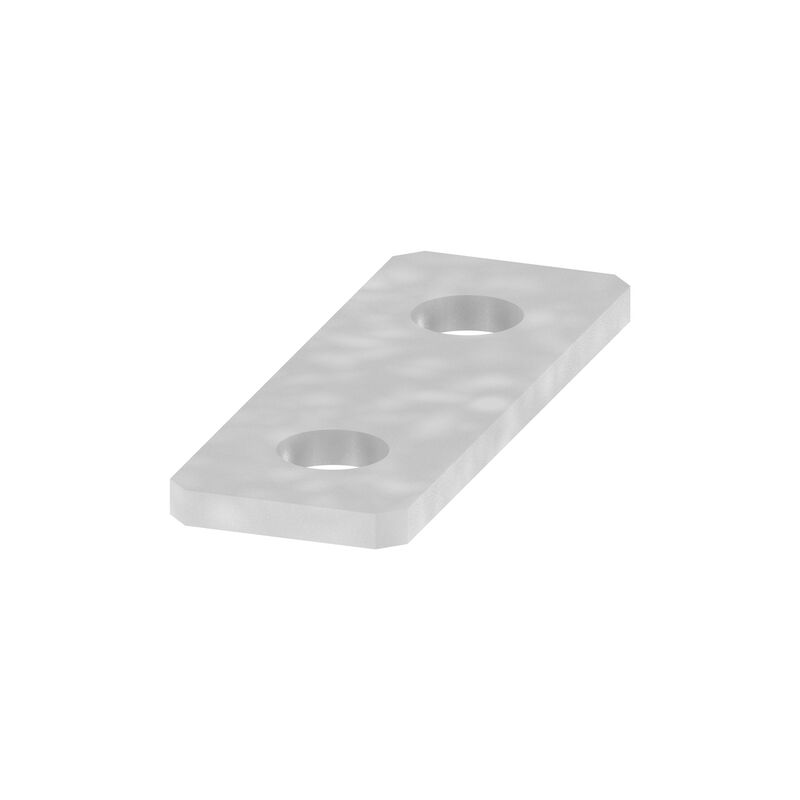

| バージョン | ボルト式ねじ端子, 短絡接続, 極数: 2 |
| 注文番号 | 1065000000 |
| 種別 | WQL 2 WFF70 |
| GTIN (EAN) | 4008190113933 |
| 数量 | 5 items |
| 深さ | 3 mm |
| 奥行き（インチ） | 0.118 inch |
| 高さ | 57 mm |
| 高さ（インチ） | 2.244 inch |
| 幅 | 20 mm |
| 幅（インチ） | 0.787 inch |
| 正味重量 | 26.42 g |
| 保管温度 | -25 °C...55 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | 銅 – 亜鉛 |
| 色 | グレー |
| 固定形式 | ねじ込み |
| 爆発試験バージョン | いいえ |
| 設置アドバイス | 直接実装 |
| 交差接続端子数 | 2 |
| 定格電流、2極 | 192 A |
| 定格電流、多極 | 232 A |
| 種別 | 渡り配線コネクタ |
| ピッチ (mm) (P) | 32 mm |
| 極数 | 2 |
| 設置アドバイス | 直接実装 |
| 定格電流 | 192 A |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60172) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1065000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1065000000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | 適合 |
の付属品です
-
-
-
-
商品番号:1049230000販売単位:5 items
ボルト式ねじ端子, フィードスルー端子, 定格断面: 70 mm², ねじ込みスタッド接続, 直接実装, TS 35
端子台ユニバーサルシリーズスタッド技術WF/WFFシリーズスタッド 2点70mm²
