製品情報
| バージョン | ボルト式ねじ端子, 短絡接続, 極数: 3 |
| 注文番号 | 1781020000 |
| 種別 | WQL 3 WF10 |
| GTIN (EAN) | 4032248241217 |
| 数量 | 5 items |
| 深さ | 4 mm |
| 奥行き（インチ） | 0.157 inch |
| 高さ | 95.6 mm |
| 高さ（インチ） | 3.764 inch |
| 幅 | 25 mm |
| 幅（インチ） | 0.984 inch |
| 正味重量 | 75.8 g |
| 保管温度 | -25 °C...55 °C |
| REACH SVHC | / |
| 材質 | 銅 – 亜鉛 |
| 色 | グレー |
| 固定形式 | ねじ込み |
| 爆発試験バージョン | いいえ |
| 設置アドバイス | 直接実装 |
| 交差接続端子数 | 3 |
| 定格電流、2極 | 269 A |
| 定格電流、多極 | 265 A |
| 種別 | 渡り配線コネクタ |
| ピッチ (mm) (P) | 33.8 mm |
| 極数 | 3 |
| 設置アドバイス | 直接実装 |
| 定格電流 | 269 A |

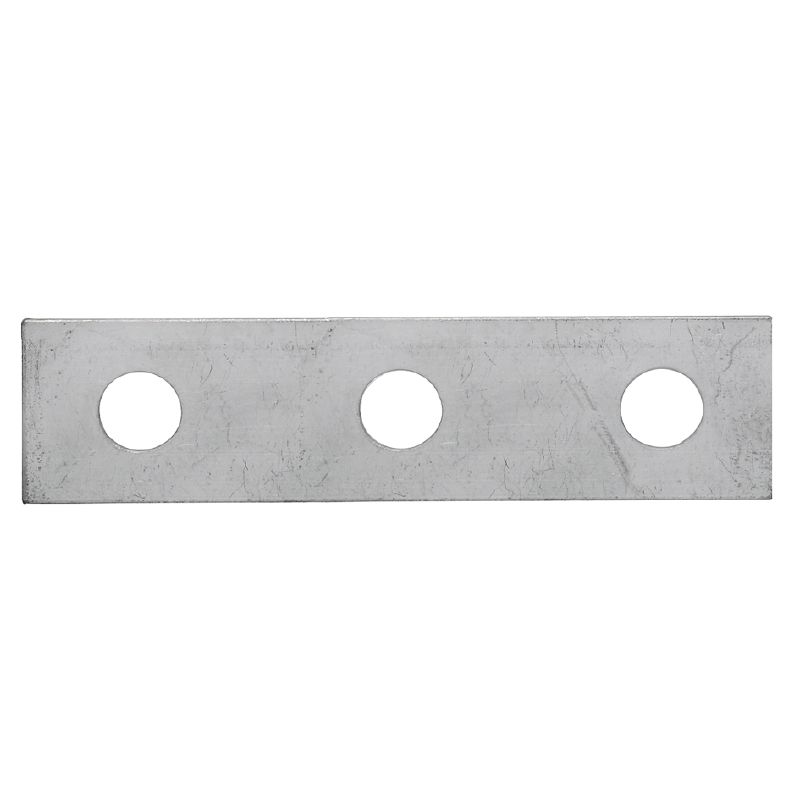

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63670) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1781020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1781020000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1781020000&norm=0) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ROHS | 適合 |
