製品情報
| バージョン | Zシリーズ, エンドプレート, 隔壁 |
| 注文番号 | 1720980000 |
| 種別 | ZAP/TW ZDUA OR |
| GTIN (EAN) | 4008190376574 |
| 数量 | 50 items |
| 深さ | 24.6 mm |
| 奥行き（インチ） | 0.969 inch |
| 高さ | 35 mm |
| 高さ（インチ） | 1.378 inch |
| 幅 | 1.5 mm |
| 幅（インチ） | 0.059 inch |
| 正味重量 | 1.36 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -50 |
| 連続動作温度、最大 | 120 |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | 橙色 |
| UL 94 可燃性等級 | V-0 |
| バージョン | エンドおよび中間プレート |
| 篏合仕様 | はい |
| 設置アドバイス | 直接実装 |
| 設置アドバイス | 直接実装 |

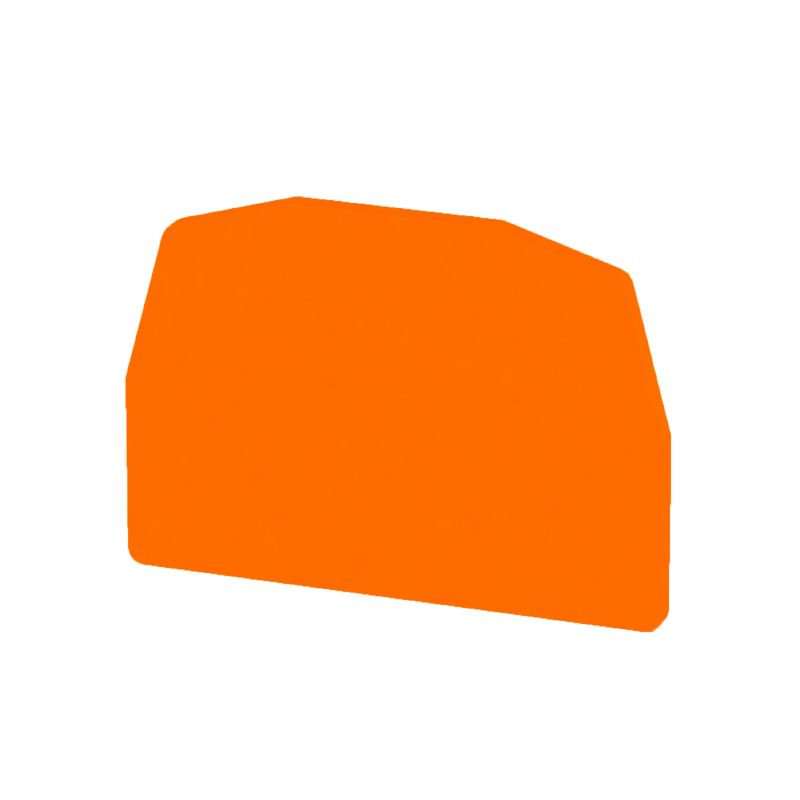

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | 図に類似 |
| 承認/証明書/適合証明書 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63088) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1720980000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1720980000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | 適合 |
の付属品です
端子台ユニバーサルシリーズ引張クランプ技術Z シリーズ筐体配線用のミニ端子台モジュラー PE 端子台1 層2.5 mm²
端子台ユニバーサルシリーズ引張クランプ技術Z シリーズ筐体配線用のミニ端子台フィードスルー端子台1 層2.5 mm²
