ZDU 2.5N OR

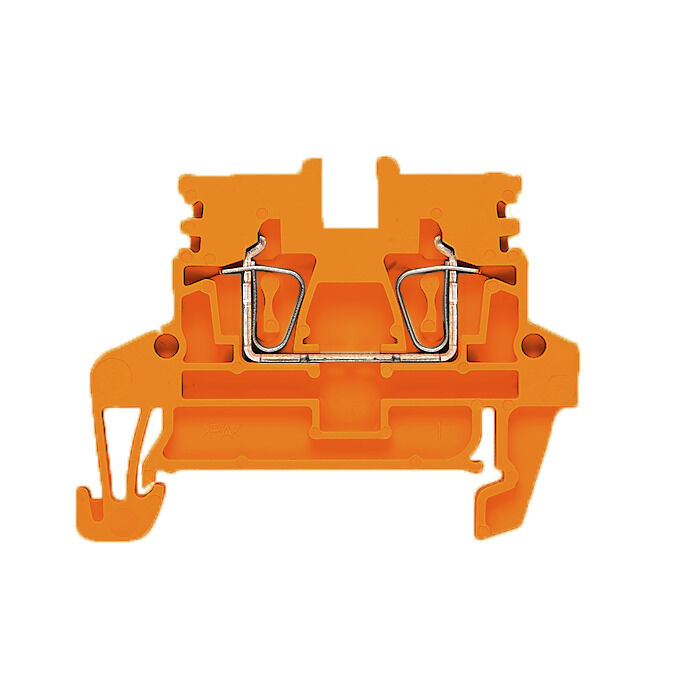

Illustration du produit
ZDU 2.5N OR

ZDU 2.5N OR

Borne traversante, Raccordement à ressort, 2.5 mm², 800 V, 24 A, Orange

Référence produit 1316880000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 17 Autres produits de la même gamme 8
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Dimensions Généralités Caractéristiques nominales Illustrations du produit Classifications Agréments

Informations générales de commande

Version
Borne traversante, Raccordement à ressort, 2.5 mm², 800 V, 24 A, Orange
Référence
1316880000
Type
ZDU 2.5N OR
GTIN (EAN)
4050118120950
Qté.
50  Pièce

Dimensions et poids

Profondeur
38,5  mm
Profondeur (pouces)
1,516  inch
Profondeur, y compris rail DIN
39  mm
Hauteur
50,5  mm
Hauteur (pouces)
1,988  inch
Largeur
5,1  mm
Largeur (pouces)
0,201  inch
Poids net
4,56  g

Températures

Température de stockage
-25 °C...55 °C
Température ambiante
-5 °C…40 °C
Température d'utilisation permanente, min.
-50  °C
Température d'utilisation permanente, max.
120  °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques des matériaux

Matériau
Wemid
Couleur
Orange
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)
DEMKO15ATEX1467U
Certificat Nº (IECEX)
IECEXULD15.0008U
Tension max. (ATEX)
440 V
Courant (ATEX)
22 A
Section max. du conducteur (ATEX)
4 mm²
Tension max. (IECEX)
440 V
Courant (IECEX)
22 A
Section max. du conducteur (IECEX)
4 mm²
Identification EN 60079-7
Ex eb II C Gb
Plaquette de marquage Ex 2014/34/EU
II 2 G D

Caractéristiques du système

Version
Raccordement à ressort
pour connecteur transversal enfichable
libre d'un côté
Flasque de fermeture nécessaire
Oui
Nombre de polarités
1
Nombre d'étages
1
Nombre de points de contact par étage
2
Nombre de potentiels par étage
1
Etages internes pontés
Non
Raccordement PE
Non
Rail
TS 35

Autres caractéristiques techniques

Côté ouvert
droite
Type de montage
monté
Version à l#92épreuve de l#92explosion
Oui

Conducteur raccordable (autre raccordement)

Section de raccordement du conducteur AWG, autre raccordement, max.
AWG 12
Section de raccordement du conducteur AWG, autre raccordement, min.
AWG 24
Type de raccordement, autre raccordement
Raccordement à ressort

Raccordement (raccordement nominal)

Calibre selon 60 947-1
A2
Dimension de la lame
0,6 x 3,5 mm
Longueur de dénudage
10  mm
Nombre de raccordements
2
Plage de serrage, max.
4  mm²
Plage de serrage, min.
0,05  mm²
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, AWG, min.
AWG 30
Section de raccordement du conducteur, rigide, max.
4  mm²
Section de raccordement du conducteur, rigide, min.
0,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
1,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,5  mm²
Section de raccordement du conducteur, souple, max.
2,5  mm²
Section de raccordement du conducteur, souple, min.
0,5  mm²
Section de raccordement, semi-rigide, max.
2,5  mm²
Section de raccordement, semi-rigide, min.
1,5  mm²
Sens de raccordement
en haut
Type de raccordement
Raccordement à ressort

Dimensions

Décalage TS 35
25,5  mm

Généralités

Normes
IEC 60947-7-1
Rail
TS 35
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, AWG, min.
AWG 30

Caractéristiques nominales

Section nominale
2,5  mm²
Tension nominale
800  V
Tension nominale DC
800  V
Courant nominal
24  A
Courant avec conducteur max.
24  A
Normes
IEC 60947-7-1
Résistance de passage selon CEI 60947-7-x
1,33  mΩ
Tension de choc nominale
6 kV
Puissance dissipée conformément à CEI 60947-7-x
0,77  W
Degré de pollution
3

Illustrations du produit

Titre d'illustration #96 02
Illustration du produit
Légende 02
Figure similaire

Classifications

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319242/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
