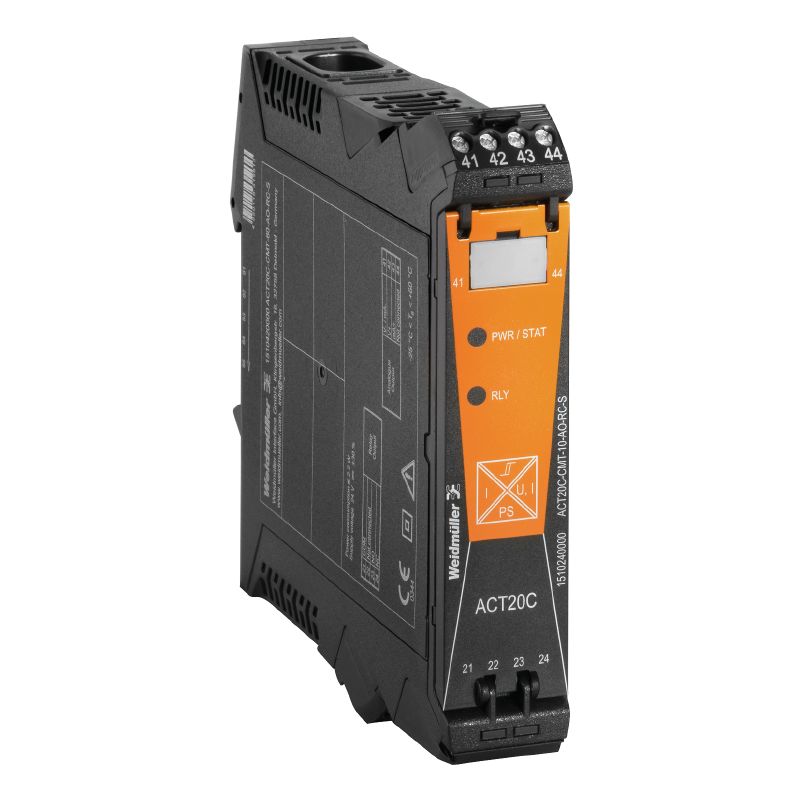

ACT20C-CMT-10-AO-RC-S

전류 측정 트랜스듀서, 입력 : 0…5/10 A, 출력 : 0(4)-20 mA, 0-10 V, 릴레이

항목 번호 1510240000

속성

일반 주문 데이터

버전	전류 측정 트랜스듀서, 입력 : 0…5/10 A, 출력 : 0(4)-20 mA, 0-10 V, 릴레이
주문 번호	1510240000
유형	ACT20C-CMT-10-AO-RC-S
GTIN(EAN)	4050118319460
수량	1 items

치수 및 중량

깊이	113.6 mm
깊이 (인치)	4.472 inch
높이	117.2 mm
높이 (인치)	4.614 inch
너비	22.5 mm
폭 (인치)	0.886 inch
순중량	154 g

온도

보관 온도	-40 °C...85 °C
작동 온도	-25 °C...60 °C
습도	5 ~ 95%, 응결 없음

장애 확률

SIL(IEC 61508 준수)	없음
MTTF	130 a

환경 제품 규정 준수

RoHS 준수 상태	준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

통신

구성	FDT/DTM 소프트웨어를 사용하여 gateway를 통해(ACT20C-GTW-100-MTCP-S) DIP 스위치를 통해 해결
인터페이스	게이트웨이(ACT20C-GTW-100-MTCP-S)를 사용해 CH20M 레일 버스를 통해 통신

입력

입력 신호	간선 관통 구멍 내 전류 전송 케이블 직경 10.5 mm
입력 주파수	AC: 15…700 Hz
입력 측정 범위	구성 가능 0…5/10 A AC (RMS) 혹은 DC

인터페이스 1

인터페이스

게이트웨이(ACT20C-GTW-100-MTCP-S)를 사용해 CH20M 레일 버스를 통해 통신

출력

부하 임피던스 전류

≤ 600 Ω

출력(디지털)

유형	릴레이, 1 CO 접점 프로세스 알람(4 X), 이력현상 포함 알람 지연 시간(설정가능) 0…180 s
정격 스위칭 전류	6 A
최대 스위칭 전압, AC	250 V
최대 스위칭 전압, DC	24 V

출력(아날로그)

부하 저항 전류	≤ 600 Ω
부하 저항 전압	≥ 10 kΩ
유형(아날로그 출력)	전압 및 전류 출력(구성 가능)
출력 전류	조정 가능 0~20 mA 4~20 mA -20~+20 mA
출력 전압	조정 가능 0...10 V 2…10 V 0...5 V 1...5 V -5…+5 V -10 ~ +10 V

경보 출력

스위칭 전류

5 A

일반 데이터

갈바닉 절연	4-웨이 아이솔레이터; 입력/출력/공급/릴레이 간
구성	FDT/DTM 소프트웨어를 사용하여 gateway를 통해(ACT20C-GTW-100-MTCP-S) DIP 스위치를 통해 해결
레일	TS 35
스텝 반응 시간	<300 ms
온도 계수	typ. 0.04 % / K max. 0.09 % / K
전력 소비, 최대	2.2 W
전압 공급	시스템 버스 경유
정확도	<0.75 % FSR

절연 조정

EMC 표준	IEC 61326-1
갈바닉 절연	4-웨이 아이솔레이터; 입력/출력/공급/릴레이 간
서지 전압 범주	III
오염 심각도	2
임펄스 내전압	6.4 kV(1.2/50 µs)
정격 전압	300 V AC_rms
테스트 전압	4 kV

결선 데이터

결선 유형	스크류 결선
조임 토크, 최소	0.5 Nm
조임 토크, 최대	3.5 Nm
클램프 범위, 정격 결선	1.5 mm²
클램프 범위, 최소	0.5 mm²
클램프 범위, 최대	2.5 mm²
결선 단면규격 AWG, 최소	AWG 30
결선 단면규격 AWG, 최대	AWG 14
와이어 단면, 솔리드, 최소	0.5 mm²
와이어 단면, 솔리드, 최대	2.5 mm²

중요 참고 사항

제품 정보

ACT20C 시리즈의 ACT20C-CMT-XX-AO-RC-S 전류측정 트랜스듀서로 최대 60A의 교류 및 직류 측정 및 모니터링 True RMS 방법을 채용하여 왜파 커브 형태에서도 정확한 측정이 가능 조절식 스위칭 임계치, 딜레이, 이력현상은 물론 릴레이 출력에 대한 통합 한계값 모니터링 기능

속성

True RMS 수치 측정 또는 산술평균(AA) 측정 및 무접점 스루홀 기술
과전류 및 부족전류에 대한 제한값 모니터링
개회로/폐회로 원리를 통한 릴레이 출력
무한 가변 트리거 딜레이
NE43, NE44, NE107에 따른 앞면 LED 패널에 작동 상태 및 오류 디스플레이 및 출력 시그널링
IEC/EN 61010-2-201:2013에 따른 안전한 절연을 위한 4-웨이 갈바닉 절연

다운로드

승인/인증/적합성 문서	[Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118) [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35446)
엔지니어링 데이터	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_89468)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1510240000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1510240000)
소프트웨어	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
사용자 문서	[Application notes -- instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35715) [Application notes -- Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_39939)
카탈로그	[Catalogues in PDF-format](LINK/Catalog.html)

분류

ETIM 6.0	EC002475
ETIM 7.0	EC002475
ETIM 8.0	EC002475
ETIM 9.0	EC002475
ECLASS 9.0	27-21-01-23
ECLASS 9.1	27-21-01-23
ECLASS 10.0	27-21-01-23
ECLASS 11.0	27-21-01-23
ECLASS 12.0	27-21-01-23
ECLASS 13.0	27-21-01-23
ECLASS 14.0	27-21-01-23

승인

인증	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	준수
UL File Number Search	[UL 웹사이트](LINK/UL_search.html)
인증 번호(cULus)	E141197
