BLF 3.50/03/180F SN BK BX

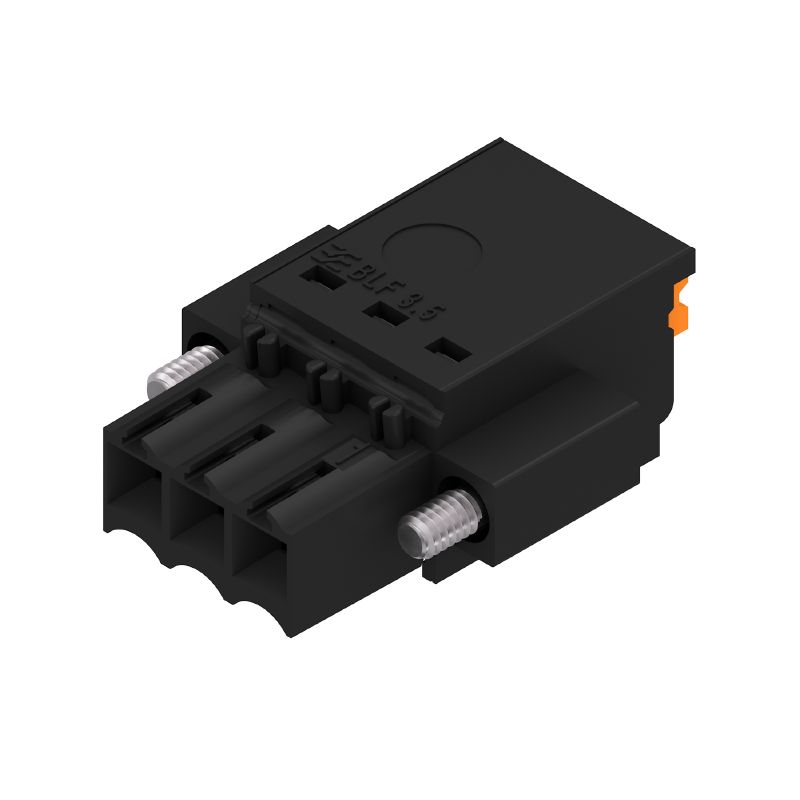

Изображение изделия
BLF 3.50/03/180F SN BK BX
Изображение изделия
BLF 3.50/03/180F SN BK BX
Dimensional drawing
BLF 3.50/03/180F SN BK BX
Кривая ухудшения параметров
BLF 3.50/03/180F SN BK BX
Кривая ухудшения параметров
BLF 3.50/03/180F SN BK BX
Преимущество изделия
Solid PUSH IN contact
Safe and durable

BLF 3.50/03/180F SN BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 3, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Ящик

№ продукта 2459580000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Сопрягаемые детали 10 Связанные продукты 36
Godkännanden Основные данные для заказа Dimensions and weights Environmental Product Compliance System Parameters Material data Провода, подходящие для подключения Märkdata enligt IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Packing Type tests Важное примечание Классификации

Godkännanden

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Основные данные для заказа

Wersja
Штекерный соединитель печатной платы, Гнездовой разъем, 3.50 mm, Количество полюсов: 3, 180°, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 1.5 mm², Ящик
Nr zam.
2459580000
Typ
BLF 3.50/03/180F SN BK BX
GTIN (EAN)
4050118474992
Förp.
102 Штука
Продуктное отношение
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Упаковка
Ящик

Dimensions and weights

Głębokość
22,7 mm
Byggdjup (tum)
0,894 inch
Wysokość
9 mm
Высота (в дюймах)
0,354 inch
Szerokość
17,5 mm
Ширина (в дюймах)
0,689 inch
Masa netto
2,65 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%
Produktens koldioxidavtryck
  • Производственный цикл:
    0,161 kg CO2 eq.

System Parameters

Product family
OMNIMATE Signal - series BL/SL 3.50
Type of connection
Полевое соединение
Metoda wykonywania złącz
PUSH IN с исполнительным устройством
Raster w mm (P)
3,5 mm
Raster w calach (P)
0,138 "
Kierunek odejścia przewodu
180°
Number of poles
3
L1 in mm
7 mm
L1 in inches
0,276 "
Number of rows
1
Pin series quantity
1
Rated cross-section
1,5 mm²
Beröringsskydd enligt DIN VDE 57
защита от доступа пальцем
Touch-safe protection acc. to DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
в полностью смонтированном состоянии
Volume resistance
≤5 mΩ
Can be coded
Да
Avisoleringslängd
8 mm
Допуск на длину снятия изоляции
  • min.:
    0 mm
  • max.:
    1 mm
Screwdriver blade
0.4 x 2.5
Screwdriver blade standard
DIN 5264-A
Plugging cycles
25
Steckkraft/Pol, max.
6 N
Ziehkraft/Pol, max.
6 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Schraubflansch
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Material data

Materiał izolacyjny
PA GF
Barwny
черный
Färg manöverelement
оранжевый
Tabela kolorów (podobny)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 400
≤ 600
Класс пожаростойкости UL 94
V-0
Materiał styków
Сплав меди
Powierzchnia styku
луженые
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
100 °C

Провода, подходящие для подключения

Zakres zaciskania, min.
0,14 mm²
Zakres zaciskania, maks.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
Одножильный, мин. H05(07) V-U
0,14 mm²
entrådig, max. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,14 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,28 mm²
С наконечником DIN 46 228/4, макс.
1 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1 mm²
Passtift enligt EN 60999 a x b; ø
2,4 мм x 1,5 мм
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025760000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025770000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0690700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9021040000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0463000000
Reference text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
14,7 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
17,1 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
13,1 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
1 x 1 сек. с 120 A

Номинальные характеристики по CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
10 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 16
przekrój przyłącza przewodu AWG, maks.
AWG 26

Номинальные характеристики по UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
50 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 16
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Packing

opakowanie
Box
Długość VPE
349 mm
VPE width
136 mm
VPE height
30 mm

Type tests

Visual and dimensional test
  • Стандарт:
    IEC 60512-1-1:2002-02
  • Испытание:
    контроль размеров
  • Оценивание:
    пройдено
  • Стандарт:
    IEC 60512-1-2:2002-02
  • Испытание:
    проверка веса
  • Оценивание:
    пройдено
  • Стандарт:
    IEC 61984:2001-10, раздел 6.2
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Test: wytrzymałość znaczników
  • Стандарт:
    IEC 60068-2-70:1995-12, испытание Xb
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, тип материала, дата, часы, сертификация и маркировка UL, сертификация и маркировка CSA
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Стандарт:
    IEC 60512-13-5:2006-02
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
  • Испытание:
    Развернуто на 180° без кодирующих элементов
  • Оценивание:
    пройдено
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Test: przekrój zaciskowy
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.1, IEC 60947-1:2011-03, раздел 8.2.4.5.1
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,14 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,14 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.4, в частности, раздел 8.10
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Test wyciągania
  • Стандарт:
    IEC 60999-1:1999-11, раздел 9.5
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено

Важное примечание

Zgodność IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Uwagi

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
