BLZ 7.62HP/12/180 SN BK BX

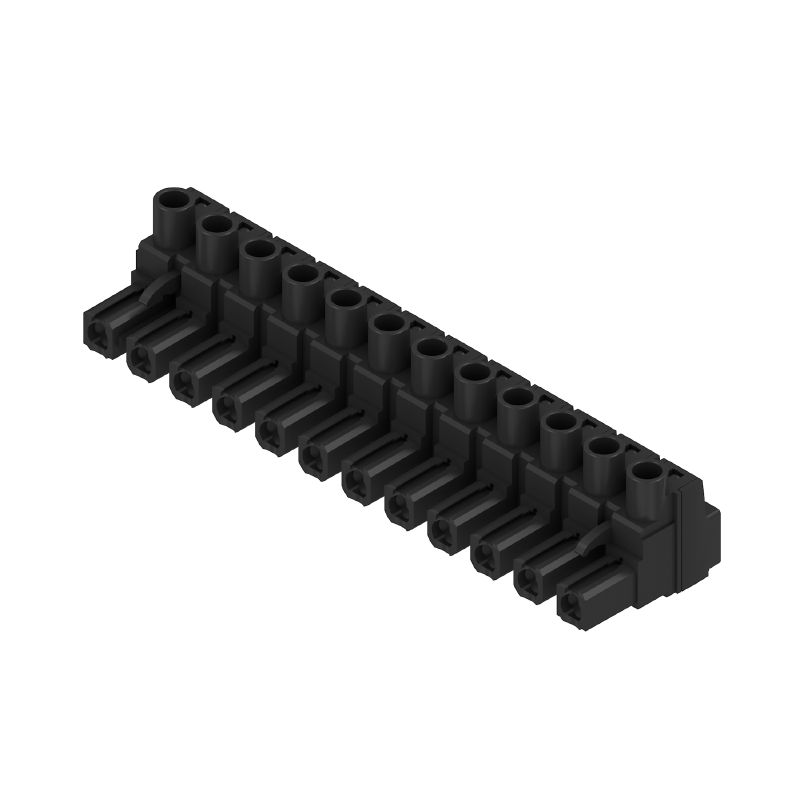

Zdjęcie produktu
BLZ 7.62HP/12/180 SN BK BX
Zdjęcie produktu
BLZ 7.62HP/12/180 SN BK BX
Rysunek wymiarowany
BLZ 7.62HP/12/180 SN BK BX
Wykres
BLZ 7.62HP/12/180 SN BK BX
Wykres

BLZ 7.62HP/12/180 SN BK BX

Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 12, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 4 mm², skrzynia

Nr. produktu 1059670000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Odpowiedniki 6 Produkty pokrewne 22
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

버전
Złącze wtykowe do druku, wtyk żeński, 7.62 mm, Liczba biegunów: 12, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 4 mm², skrzynia
주문 번호
1059670000
유형
BLZ 7.62HP/12/180 SN BK BX
GTIN(EAN)
4032248807611
Ilość
18 szt.
parametry produktu
IEC: 630 V / 29 A / 0.2 - 4 mm²
UL: 600 V / 20 A / AWG 20 - AWG 12
opakowanie
skrzynia

Wymiary i masa

깊이
23,3 mm
Głębokość (cale)
0,917 inch
높이
18,3 mm
Wysokość (cale)
0,72 inch
너비
90,72 mm
Szerokość (cale)
3,572 inch
순중량
25,16 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS 준수 상태
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Ślad węglowy produktu
  • Kołyska do bramy:
    0.452 kg CO2eq.

Parametry systemu

Rodzina produktów
OMNIMATE Power - seria BL/SL 7.62HP
Typ připojení
Przyłącze pola
와이어 결선 방식
Przyłącze z jarzmem
피치(mm)(P)
7,62 mm
피치(인치)(P)
0,3 "
도체 아웃렛 방향
180°
Number of poles
12
L1 in mm
83,82 mm
L1 w calach
3,3 "
Number of rows
1
Pin series quantity
1
Rated cross-section
2,5 mm²
Touch-safe protection acc. to DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Touch-safe protection acc. to DIN VDE 0470
IP 20
Stopień ochrony
IP20
Volume resistance
5,00 mΩ
element kodowany
Tak
Długość odizolowania
7 mm
Moment obrotowy dociągający, min.
0,4 Nm
Moment obrotowy dociągający, maks.
0,5 Nm
śruba dociskowa
M 2,5
końcówka wkrętaka
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
9,5 N
Siła ciągnięcia / biegun, maks.
8,5 N

Dane materiałowe

Materiał izolacyjny
PBT
Barwny
czarny
Colour chart (similar)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Comparative Tracking Index (CTI)
≥ 200
절연 저항
≥ 108 Ω
Klasa palności wg UL 94
V-0
접점 재질
Stop Cu
Powierzchnia styku
cynowana
Struktura warstwowa wtyku
4...8 µm Sn cynowane na gorąco
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Przewody pasujące do złącza

클램프 범위, 최소
0,08 mm²
클램프 범위, 최대
4 mm²
결선 단면규격 AWG, 최소
AWG 28
결선 단면규격 AWG, 최대
AWG 12
Solid, min. H05(07) V-U
0,2 mm²
단선, 최대 H05(07) V-U
4 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
4 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,2 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,2 mm²
페럴 포함, DIN 46228 pt 1, 최대
2,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,8 mm x 2,4 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025760000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025770000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0372700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0373000000
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
29 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
26,5 A
Rated current, min. number of poles (Tu=40°C)
25 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
23 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
500 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
400 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6 kV
odporność na zwarcia
3 x 1s z 180 A
Odstęp izolacyjny po izolacji, min.
11,3 mm
Odstęp izolacyjny powietrzny, min.
9,8 mm

Dane znamionowe wg CSA

Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
정격 전압(사용 그룹 D / CSA)
600 V
정격 전류(사용 그룹 B / CSA)
20 A
정격 전류(사용 그룹 C / CSA)
20 A
정격 전류(사용 그룹 D / CSA)
5 A
와이어 단면적, AWG, 최소
AWG 20
Wire cross-section, AWG, max.
AWG 12

Dane znamionowe wg UL 1059

Institute (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group C / UL 1059)
20 A
Rated current (Use group D / UL 1059)
5 A
Wire cross-section, AWG, min.
AWG 20
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Packaging
skrzynia
VPE hosszúság
338 mm
VPE width
130 mm
VPE height
27 mm

Testy typu

Test : durabilité des marquages
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, identyfikacja typu, raster, typ materiału, znacznik daty
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    DIN EN 61984 rozdziały 6.3 i 6.9.1 / 09.02
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
  • Test:
    180° obrócone bez elementów kodowych
  • Ocena:
    sprawdzony
Test: Sezione bloccabile
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,7 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U4.0
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K4.0
  • Ocena:
    sprawdzony
풀아웃 테스트
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥5 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥50 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K4.0
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥60 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U4.0
  • Ocena:
    sprawdzony

Ważna informacja

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
참고 사항
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
