BLZP 5.08HC/04/225 SN BK BX

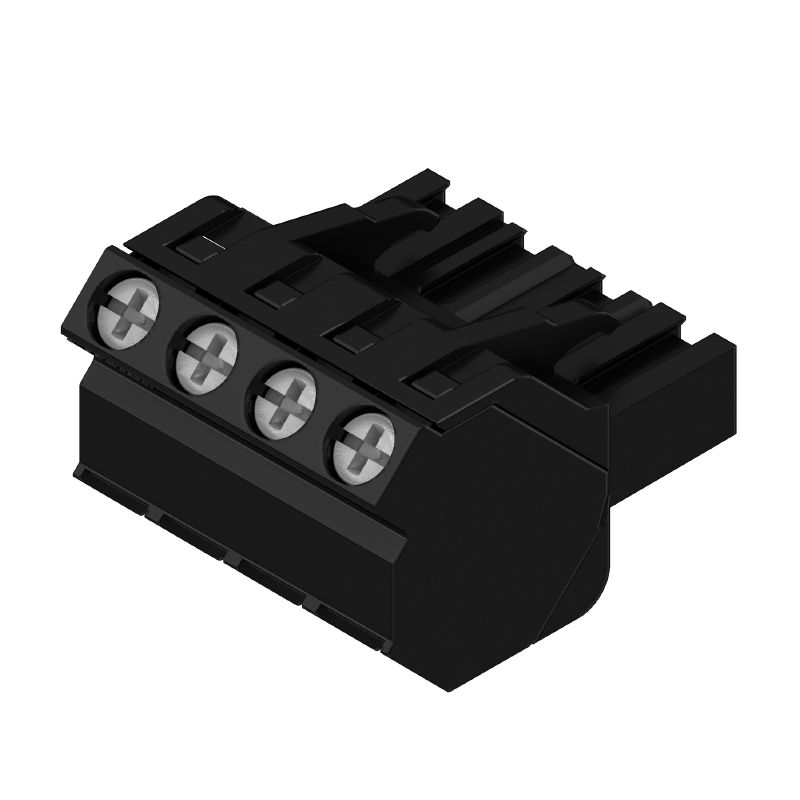

製品イメージ
BLZP 5.08HC/04/225 SN BK BX

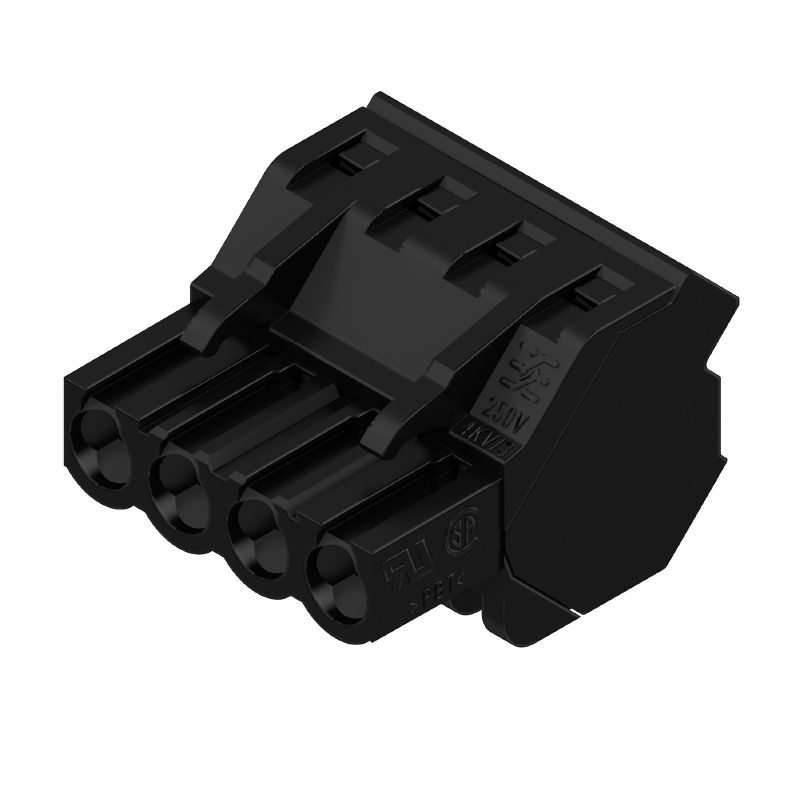

製品イメージ
BLZP 5.08HC/04/225 SN BK BX
寸法図
BLZP 5.08HC/04/225 SN BK BX
グラフ

BLZP 5.08HC/04/225 SN BK BX

Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 4, 225°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик

商品番号 1946580000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 6 対照製品 39 関連製品 18
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Parametry systemu Данные о материалах Anslutningsbara ledare Rated data acc. to IEC Dane znamionowe wg CSA UL 1059に準拠した公称データ Opakowanie Type tests Viktig hänvisningstext 分類

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Основные данные для заказа

Versione
Штекерный соединитель печатной платы, Гнездовой разъем, 5.08 mm, Количество полюсов: 4, 225°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик
N. d’ordine
1946580000
Tipo
BLZP 5.08HC/04/225 SN BK BX
GTIN (EAN)
4032248622351
수량
90 items
製品データ
IEC: 400 V / 17.5 A / 0.2 - 4 mm²
UL: 300 V / 15 A / AWG 26 - AWG 12
パッケージ
箱

Размеры и массы

Profondità
23,6 mm
깊이 (인치)
0,929 inch
Posizione verticale
15,7 mm
高さ（インチ）
0,618 inch
Larghezza
20,32 mm
幅（インチ）
0,8 inch
순중량
7,4 g

Экологическое соответствие изделия

Stato conformità RoHS
Соответствует без исключения
REACH SVHC
0.1wt%を超えるSVHCは含まれていません
제품 탄소 발자국
  • クレードルからゲート:
    0,188 kg CO2 eq.

Parametry systemu

Famiglia prodotti
OMNIMATE Signal - seria BL/SL 5.08
Tipo di collegamento
现场接线
Tecnica di collegamento cavi
クランプヨークねじ接続
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Direzione d'uscita del conduttore
225°
Numero di poli
4
L1 in mm
15,24 mm
L1 in pollici
0,6 "
quantità di file
1
Numero di serie di poli
1
Sezione di dimensionamento
4 mm²
DIN VDE 57 106에 따른 터치 안전 보호
フィンガータッチセーフ
Protezione da contatto accidentale secondo DIN VDE 0470
IP20接続/IP10接続解除
保護度合い
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
はい
탈피 길이
7 mm
クランプネジ
M 2.5
スクリュードライバー刃
0.6 x 3.5
PH 1
PZ 1
スクリュードライバー刃の標準
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
プラギング回数
25
差し込み力 / 極、最大.
10 N
引張強度/極、最大.
9 N
締付けトルク
  • トルクタイプ:
    配線接続
  • 使用状況の情報:
    • 締付けトルク:
      • 最小：:
        0,4 Nm
      • 最大.:
        0,5 Nm

Данные о материалах

絶縁材
PBT
色
黒色
컬러 차트(유사)
RAL 9011
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
UL 94 可燃性等級
V-0
접점 재질
銅合金
접점 표면
錫メッキ
플러그 접점의 레이어 구조
4...8 µm Sn hot-dip tinned
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
100 °C
温度範囲、設置、最小
-25 °C
温度範囲、設置、最大
100 °C

Anslutningsbara ledare

클램프 범위, 최소
0,13 mm²
クランプ範囲、最大
4 mm²
결선 단면규격 AWG, 최소
AWG 30
결선 단면규격 AWG, 최대
AWG 12
단선, 최소 H05(07) V-U
0,2 mm²
단선, 최대 H05(07) V-U
4 mm²
연선, 최소 H05(07) V-K
0,2 mm²
연선, 최대 H05(07) V-K
4 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,2 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2,5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,2 mm²
페럴 포함, DIN 46228 pt 1, 최대
4 mm²
EN 60999 a x b 규격, ø
2.8 mm x 2.4 mm
クランプ導体
  • 導体接続断面:
    • 公称:
      0,5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0282600000
    • 被覆剥き長さ:
      • 公称:
        8 mm
    • 推奨フェルール端子:
      0409500000
  • 導体接続断面:
    • 公称:
      1 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0372600000
  • 導体接続断面:
    • 公称:
      1,5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        7 mm
    • 推奨フェルール端子:
      0372700000
  • 導体接続断面:
    • 公称:
      2,5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        7 mm
    • 推奨フェルール端子:
      0373000000
    • 被覆剥き長さ:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9019160000
참조 텍스트
プラスチック製カラーの外径はピッチ（P）より大きくできません
フェルールの長さは、製品と定格電圧に応じて選択されます。

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17,5 A
정격 전류, 최대 극 수(Tu=20°C)
14 A
정격 전류, 극 수(Tu=40°C)
14 A
정격 전류, 최대 극 수(Tu=40°C)
12 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1sで120 A

Dane znamionowe wg CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
50 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
15 A
Corrente nominale (Gruppo D / CSA)
15 A
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 12
Riferimento ai valori di omologazione
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
15 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 12
Riferimento ai valori di omologazione
仕様は最大値です – 詳細については承認証明書を参照してください。

Opakowanie

Imballaggio
skrzynia
Lunghezza VPE
350 mm
Larghezza VPE
141 mm
Altezza VPE
32 mm

Type tests

Test: Durabilità delle siglature
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, rated voltage, rated cross-section, type of material
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: Innesto errato (Non intercambiabilità)
  • 標準:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • テスト:
    コード要素で180°回転
  • 評価:
    合格した
  • テスト:
    目視検査
  • 評価:
    合格した
Test: Sezione bloccabile
  • 標準:
    DIN EN 60999-1セクション7および9.1 / 12.00, DIN EN 60947-1セクション8.2.4.5.1 / 12.02
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.2 mm²
    • 導体の種類と導体断面:
      撚線0.2 mm²
    • 導体の種類と導体断面:
      固定式2.5 mm²
    • 導体の種類と導体断面:
      撚線2.5 mm²
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
Test per danni ai conduttori e allentamento accidentale degli stessi
  • 標準:
    DIN EN 60999-1セクション9.4 / 12.00
  • 要件:
    0.2 kg
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
  • 要件:
    0.3 kg
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.5 mm²
    • 導体の種類と導体断面:
      撚線0.5 mm²
  • 評価:
    合格した
  • 要件:
    0.9 kg
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 12/1
    • 導体の種類と導体断面:
      AWG 12/19
  • 評価:
    合格した
Test di estrazione
  • 標準:
    DIN EN 60999-1セクション9.5 / 12.00
  • 要件:
    ≥10 N
  • 導体種類:
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
  • 要件:
    ≥20 N
  • 導体種類:
    • 導体の種類と導体断面:
      H05V-U0.5
    • 導体の種類と導体断面:
      H05V-K0.5
  • 評価:
    合格した
  • 要件:
    ≥60 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-U4.0
    • 導体の種類と導体断面:
      H07V-K4.0
    • 導体の種類と導体断面:
      AWG 12/1
    • 導体の種類と導体断面:
      AWG 12/19
  • 評価:
    合格した

Viktig hänvisningstext

Conformità IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Note
  • 要求に応じて追加のバリエーション
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に
  • プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
