BVF 7.62HP/04/180MF4 BCF/06R SN BK BX

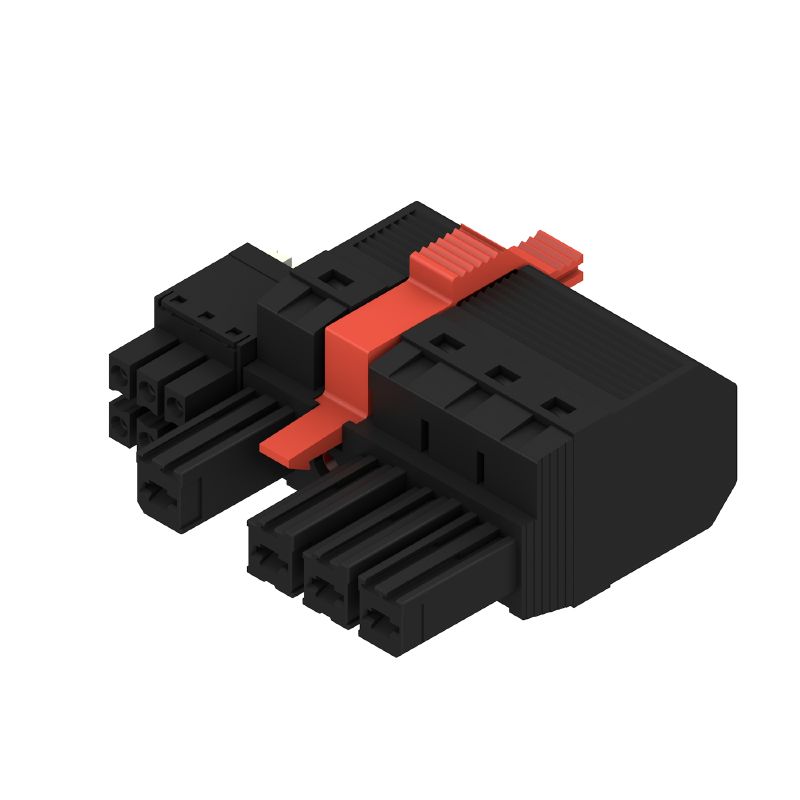

제품 이미지
BVF 7.62HP/04/180MF4 BCF/06R SN BK BX
제품 이미지
BVF 7.62HP/04/180MF4 BCF/06R SN BK BX
Dimensional drawing
BVF 7.62HP/04/180MF4 BCF/06R SN BK BX
Graph
BVF 7.62HP/04/180MF4 BCF/06R SN BK BX
제품 장점
Single-handed operation
Automatic latching

BVF 7.62HP/04/180MF4 BCF/06R SN BK BX

PCB plug-in connector, female plug, 7.62 mm, Number of poles: 4, 180°, PUSH IN with actuator, PUSH IN without actuator, Clamping range, max. : 10 mm², Box

항목 번호 1082020000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 5 상대품 4 관련 제품 27
Approvals General ordering data 치수 및 중량 Environmental Product Compliance System Parameters Material data Conductors suitable for connection Dati di dimensionamento secondo IEC Rated data acc. to CSA UL 1059에 따른 정격 데이터 Packing Technical data - hybrid 결선 가능한 컨덕터 - 하이브리드 중요 참고 사항 분류

Approvals

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

General ordering data

버전
PCB plug-in connector, female plug, 7.62 mm, Number of poles: 4, 180°, PUSH IN with actuator, PUSH IN without actuator, Clamping range, max. : 10 mm², Box
주문 번호
1082020000
유형
BVF 7.62HP/04/180MF4 BCF/06R SN BK BX
GTIN(EAN)
4032248845194
수량
30 items
제품 데이터
IEC: 1000 V / 38 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
패키징
박스

치수 및 중량

순중량
30.467 g

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

System Parameters

제품군
OMNIMATE Power - series BV/SV 7.62HP
결선 유형
필드 결선
와이어 결선 방식
액추에이터 탑재 PUSH IN
액추에이터 불포함 PUSH IN
피치(mm)(P)
7.62 mm
피치(인치)(P)
0.3 "
도체 아웃렛 방향
180°
극 수
4
L1(mm)
30.48 mm
L1(인치)
1.2 "
L2(mm)
7.62 mm
L2(인치)
0.3 "
행 수
1
핀 시리즈 수량
1
정격 단면적
6 mm²
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호
IP 20
볼륨 저항
4.50 mΩ
코딩 가능
예
탈피 길이
12 mm
스크류드라이버 블레이드
0.6 x 3.5
플러그 주기
25
플러깅 힘/폴, 최대
17 N
당기는 힘 / 폴, 최대
15 N

Material data

절연재
PA GF
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 500
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
플러그 접점의 레이어 구조
6...8 µm Sn 광택
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
125 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
125 °C

Conductors suitable for connection

클램프 범위, 최소
0.5 mm²
10 mm²
단선, 최소 H05(07) V-U
0.5 mm²
단선, 최대 H05(07) V-U
10 mm²
stranded, 최대 H07V-R
10 mm²
연선, 최소 H05(07) V-K
0.5 mm²
연선, 최대 H05(07) V-K
10 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
1.5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
6 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
1.5 mm²
페럴 포함, DIN 46228 pt 1, 최대
10 mm²
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      1076980000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        15 mm
    • 권장 와이어 종단 페룰:
      9025930000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        15 mm
    • 권장 와이어 종단 페룰:
      9019140000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9004060000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      9025910000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      2.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      9019170000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0186100000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      4 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0244100000
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      9019200000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      6 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        14 mm
    • 권장 와이어 종단 페룰:
      0533500000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0191900000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      10 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0282900000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Dati di dimensionamento secondo IEC

tested acc. to standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
38 A
정격 전류, 최대 극 수(Tu=20°C)
38 A
정격 전류, 극 수(Tu=40°C)
34 A
정격 전류, 최대 극 수(Tu=40°C)
34 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
800 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
8 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
8 kV
단시간 내전류 저항
3 x 1s, 420 A
연면거리, 분
12.7 mm
최소간격, 분
10.4 mm

Rated data acc. to CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
600 V
정격 전압(사용 그룹 C / CSA)
600 V
정격 전압(사용 그룹 D / CSA)
600 V
정격 전류(사용 그룹 B / CSA)
33 A
정격 전류(사용 그룹 C / CSA)
33 A
정격 전류(사용 그룹 D / CSA)
5 A
와이어 단면적, AWG, 최소
AWG 24
와이어 단면적, AWG, 최대
AWG 8
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
600 V
정격 전압(사용 그룹 C / UL 1059)
600 V
정격 전압(사용 그룹 D / UL 1059)
600 V
정격 전류(사용 그룹 B / UL 1059)
35 A
정격 전류(사용 그룹 C / UL 1059)
35 A
정격 전류(사용 그룹 D / UL 1059)
5 A
와이어 단면적, AWG, 최소
AWG 24
와이어 단면적, AWG, 최대
AWG 8
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

Packing

패키징
Box
VPE 길이
351 mm
VPE 폭
137 mm
VPE 높이
61 mm

Technical data - hybrid

Pitch in mm (Signal)
3.81 mm
피치(인치 단위) (신호)
0.15 inch
폴 수 (신호)
6
L2(mm)
7.62 mm
L2(인치)
0.3 "
열 수 (신호)
2
접촉 재질 (신호)
CuMg
접촉면 (신호)
주석 도금
플러그 접점의 레이어 구조 (신호)
1-3 µ Ni / 4-8 µ Sn
과전압 등급/오염 심각도 II/2에 대한 정격 전압 (신호)
400 V
과전압 등급/오염 심각도 III/2에 대한 정격 전압 (신호)
320 V
과전압 등급/오염 심각도 III/3에 대한 정격 전압 (신호)
200 V
과전압 등급/오염 심각도 II/2에 대한 정격 충격 전압 (신호)
4 kV
과전압 등급/오염 심각도 III/2에 대한 정격 충격 전압 (신호)
4 kV
과전압 등급/오염 심각도 III/3에 대한 정격 충격 전압 (신호)
4 kV
단시간 내전류 저항 (신호)
3 x 1s, 80 A
정격 전압(사용 그룹 B / CSA) (신호)
300 V
정격 전압(사용 그룹 C / CSA) (신호)
50 V
정격 전압(사용 그룹 D / CSA) (신호)
300 V
정격 전류 (사용 그룹 B / CSA) (신호)
9 A
정격 전류 (사용 그룹 C / CSA) (신호)
9 A
정격 전류 (사용 그룹 D / CSA) (신호)
9 A
와이어 결선 단면적 AWG (신호)
AWG 24...AWG 16
정격 전압(사용 그룹 B / UL 1059] (신호)
300 V
정격 전압(사용 그룹 C / UL 1059] (신호)
50 V
정격 전압(사용 그룹 D / UL 1059] (신호)
300 V
정격 전류 (사용 그룹 B / UL 1059) (신호)
5 A
정격 전류 (사용 그룹 C / UL 1059) (신호)
5 A
정격 전류 (사용 그룹 D / UL 1059) (신호)
5 A
커넥터 단면적 (신호)
AWG 26...AWG 16

결선 가능한 컨덕터 - 하이브리드

Clamping range, rated connection (Power)
0.5...10 mm²
클램프 범위, 정격 결선 (신호)
0.2...1.5 mm²
커넥터 단면적 (전원)
AWG 24...AWG 8
커넥터 단면적 (신호)
AWG 26...AWG 16
단선, H05(07) V-U (전원)
0.5...10 mm²
단선, H05(07) V-U (신호)
0.14...1.5 mm²
연선, H05(07) V-K (전원)
0.5...6 mm²
연선, H05(07) V-K (신호)
0.14...1.5 mm²
슬리브 포함 와이어 종단 채용 (전원)
0.5...6 mm²
DIN 46 228/4 규격 슬리브 포함 와이어 종단 채용 (신호)
0.25...1.5 mm²
DIN 46 228/1 규격 와이어 종단 페룰 채용 (전원)
0.5...6 mm²
DIN 46 228/1 규격 와이어 종단 페룰 채용 (신호)
0.25...1.5 mm²

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 기술 사양은 전원 접점 참조
  • 신호 접점의 기술 데이터: 50V / 5A, 탈피 길이: 8mm
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
