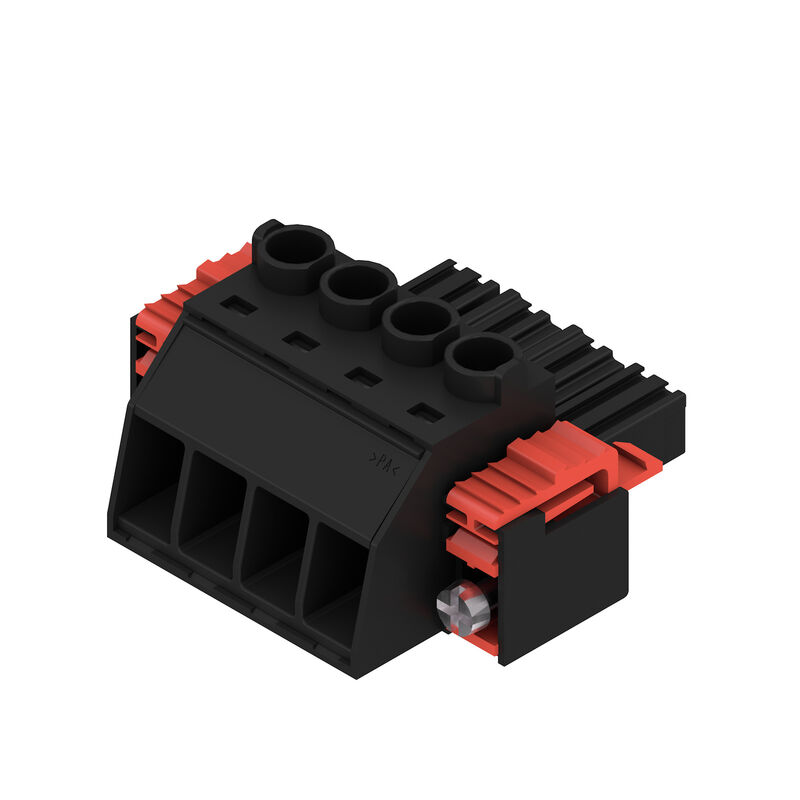

BVZ 7.62HP/04/180SF SN BK BX — 제품 이미지

그림과 유사

데이터 시트 다운로드

BVZ 7.62HP/04/180SF SN BK BX

PCB 플러그인 커넥터, 암형 플러그, 7.62 mm, 극 수: 4, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 10 mm², 박스

항목 번호 1930180000

속성

일반 주문 데이터

버전	PCB 플러그인 커넥터, 암형 플러그, 7.62 mm, 극 수: 4, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 10 mm², 박스
주문 번호	1930180000
유형	BVZ 7.62HP/04/180SF SN BK BX
GTIN(EAN)	4032248580057
수량	100 items
제품 데이터	IEC: 1000 V / 57 A / 0.2 - 10 mm² UL: 600 V / 40.5 A / AWG 24 - AWG 8
패키징	박스

치수 및 중량

깊이	42.1 mm
깊이 (인치)	1.657 inch
높이	23.1 mm
높이 (인치)	0.909 inch
너비	45.72 mm
폭 (인치)	1.8 inch
순중량	26.03 g

환경 제품 규정 준수

RoHS 준수 상태	준수, 예외 미존재
REACH SVHC	No SVHC above 0.1 wt%

시스템 매개변수

제품군	OMNIMATE 파워 - 시리즈 BV/SV 7.62HP
결선 유형	필드 결선
와이어 결선 방식	클램프 요크 결선
피치(mm)(P)	7.62 mm
피치(인치)(P)	0.3 "
도체 아웃렛 방향	180°
극 수	4
L1(mm)	22.86 mm
L1(인치)	0.9 "
행 수	1
핀 시리즈 수량	1
정격 단면적	6 mm²
DIN VDE 57 106에 따른 터치 안전 보호	손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호	IP 20
보호 등급	IP20
볼륨 저항	4.50 mΩ
코딩 가능	예
탈피 길이	12 mm
스크루 플랜지용 조임 토크, 최소	0.2 Nm
스크루 플랜지용 조임 토크, 최대	0.3 Nm
조임 토크, 최소	0.5 Nm
조임 토크, 최대	0.6 Nm
클램프 스크류	M 3
스크류드라이버 블레이드	0.6 x 3.5
플러그 주기	25
플러깅 힘/폴, 최대	16.5 N
당기는 힘 / 폴, 최대	11 N

자재 데이터

절연재	PA GF
컬러 코드	검정
컬러 차트(유사)	RAL 9011과 유사
절연재 그룹	II
CTI(Comparative Tracking Index, 비교 추적 지수)	≥ 500
UL 94 가연성 등급	V-0
접점 기본 재질	구리 합금
접점 재질	구리 합금
접점 표면	주석 도금
플러그 접점의 레이어 구조	6...8 µm Sn 광택
보관 온도, 최소	-40 °C
보관 온도, 최대	70 °C
작동 온도, 최소	-50 °C
작동 온도, 최대	125 °C
온도 범위, 설치, 최소	-25 °C
온도 범위, 설치, 최대	100 °C

결선에 적합한 컨덕터

클램프 범위, 최소	0.2 mm²
클램프 범위, 최대	10 mm²
결선 단면규격 AWG, 최소	AWG 24
결선 단면규격 AWG, 최대	AWG 8
단선, 최소 H05(07) V-U	0.2 mm²
단선, 최대 H05(07) V-U	6 mm²
연선, 최소 H05(07) V-K	0.2 mm²
연선, 최대 H05(07) V-K	10 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소	0.2 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대	6 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소	0.5 mm²
페럴 포함, DIN 46228 pt 1, 최대	6 mm²
EN 60999 a x b 규격, ø	2.8 mm x 2.0 mm; 2.4 mm
클램프형 도체	도체 결선 단면적: 유형: 미세 와이어 정격: 0.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 1076980000 도체 결선 단면적: 유형: 미세 와이어 정격: 1 mm² 와이어 종단 페룰: 탈피 길이: 정격: 15 mm 권장 와이어 종단 페룰: 9025930000 도체 결선 단면적: 유형: 미세 와이어 정격: 1.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 15 mm 권장 와이어 종단 페룰: 9019140000 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 9004060000 도체 결선 단면적: 유형: 미세 와이어 정격: 0.75 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 9025910000 도체 결선 단면적: 유형: 미세 와이어 정격: 2.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 9019170000 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0186100000 도체 결선 단면적: 유형: 미세 와이어 정격: 4 mm² 와이어 종단 페룰: 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0244100000 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 9019200000 도체 결선 단면적: 유형: 미세 와이어 정격: 6 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 0533500000 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0191900000
참조 텍스트	플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다 페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료	IEC 60664-1 IEC 61984
정격 전류, 극 수(Tu=20°C)	57 A
정격 전류, 최대 극 수(Tu=20°C)	54 A
정격 전류, 극 수(Tu=40°C)	51 A
정격 전류, 최대 극 수(Tu=40°C)	41 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2	1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2	1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3	800 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2	6,000 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2	8 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3	8 kV
단시간 내전류 저항	3 x 1s, 420 A
연면거리, 분	13.8 mm
최소간격, 분	10.2 mm

CSA에 따른 정격 데이터

협회(CSA)	CSA
인증 번호(CSA)	200039-1534443
정격 전압(사용 그룹 B / CSA)	600 V
정격 전압(사용 그룹 C / CSA)	600 V
정격 전압(사용 그룹 D / CSA)	600 V
정격 전류(사용 그룹 B / CSA)	40.5 A
정격 전류(사용 그룹 C / CSA)	40.5 A
정격 전류(사용 그룹 D / CSA)	5 A
와이어 단면적, AWG, 최소	AWG 24
와이어 단면적, AWG, 최대	AWG 8
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(cURus)	CURUS
인증 번호(cURus)	E60693
정격 전압(사용 그룹 B / UL 1059)	600 V
정격 전압(사용 그룹 C / UL 1059)	600 V
정격 전압(사용 그룹 D / UL 1059)	600 V
정격 전압(사용 그룹 F / UL 1059)	1,000 V
정격 전류(사용 그룹 B / UL 1059)	40.5 A
정격 전류(사용 그룹 C / UL 1059)	40.5 A
정격 전류(사용 그룹 D / UL 1059)	5 A
정격 전류(사용 그룹 F / UL 1059)	40.5 A
와이어 단면적, AWG, 최소	AWG 24
와이어 단면적, AWG, 최대	AWG 8
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징	박스
VPE 길이	347 mm
VPE 폭	132 mm
VPE 높이	140 mm

유형 테스트

테스트: 표시 내구성	표준: DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴 테스트: 원산지 표시, 유형 식별, 피치, 재질 유형 평가: 사용 가능 테스트: 내구성 평가: 통과
테스트: 접속 오류(비호환성)	표준: DIN EN 61984 섹션 6.3 및 6.9.1 / 09.02, DIN IEC 512 파트 7 섹션 5 / 05.94 테스트: 180° 회전, 코딩 요소 포함 평가: 통과 테스트: 180 회전, 코딩 요소 불포함 평가: 통과
테스트: 클램프 사용 가능한 단면	표준: DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.02 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 0.5 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 0.5 mm² 컨덕터 유형 및 컨덕터 단면: 경질 6 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 6 mm² 컨덕터 유형 및 컨덕터 단면: AWG 24/1 컨덕터 유형 및 컨덕터 단면: AWG 24/19 컨덕터 유형 및 컨덕터 단면: AWG 10/1 컨덕터 유형 및 컨덕터 단면: AWG 10/19 평가: 통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트	표준: DIN EN 60999-1 섹션 9.4 / 12.00 요구 사항: 0.2 kg 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: AWG 24/1 컨덕터 유형 및 컨덕터 단면: AWG 24/19 평가: 통과 요구 사항: 0.3 kg 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 0.5 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 0.5 mm² 평가: 통과 요구 사항: 1.4 kg 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 6 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 6 mm² 컨덕터 유형 및 컨덕터 단면: AWG 10/1 컨덕터 유형 및 컨덕터 단면: AWG 10/19 평가: 통과
풀아웃 테스트	표준: DIN EN 60999-1 섹션 9.5 / 12.00 요구 사항: ≥10 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: AWG 24/1 컨덕터 유형 및 컨덕터 단면: AWG 24/19 평가: 통과 요구 사항: ≥20 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 0.5 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 0.5 mm² 평가: 통과 요구 사항: ≥80 N 컨덕터 유형: 컨덕터 유형 및 컨덕터 단면: 경질 6 mm² 컨덕터 유형 및 컨덕터 단면: 꼬임 6 mm² 컨덕터 유형 및 컨덕터 단면: AWG 10/1 컨덕터 유형 및 컨덕터 단면: AWG 10/19 평가: 통과

중요 참고 사항

IPC 준수

적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.

참고 사항

요청 시 추가 variant

정격 단면적 기준 정격 전류 및 최소 폴 수.

DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰

DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰

도면의 P = 피치

정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.

IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.

평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관

다운로드

승인/인증/적합성 문서	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
엔지니어링 데이터	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_71275)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1930180000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1930180000)
제품 변경 통지	[PCN_2016_138_PL33_Redesign_BVZ_762HP_Abstandshalter_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49655) [PCN_2016_138_PL33_Redesign_BVZ_762HP_outside_pole_spacer_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49656) [PCN_2016_275_PL33_plugable_SIBL_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49659) [PCN_2016_275_PL33_Steckbare_SIBL_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49660) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) [Packing change of BVZ 7.62HP and SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317459) [Änderung der Verpackung BVZ 7.62HP und SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317460)
사용자 문서	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78405)
카탈로그	[Catalogues in PDF-format](LINK/Catalog.html)
브로슈어	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

분류

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

승인

인증	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	준수
UL File Number Search	[UL 웹사이트](LINK/UL_search.html)
인증 번호(cURus)	E60693
