CABTITE EP 24/21 GY
CABTITE EP 24/21 GY

CABTITE EP 24/21 GY

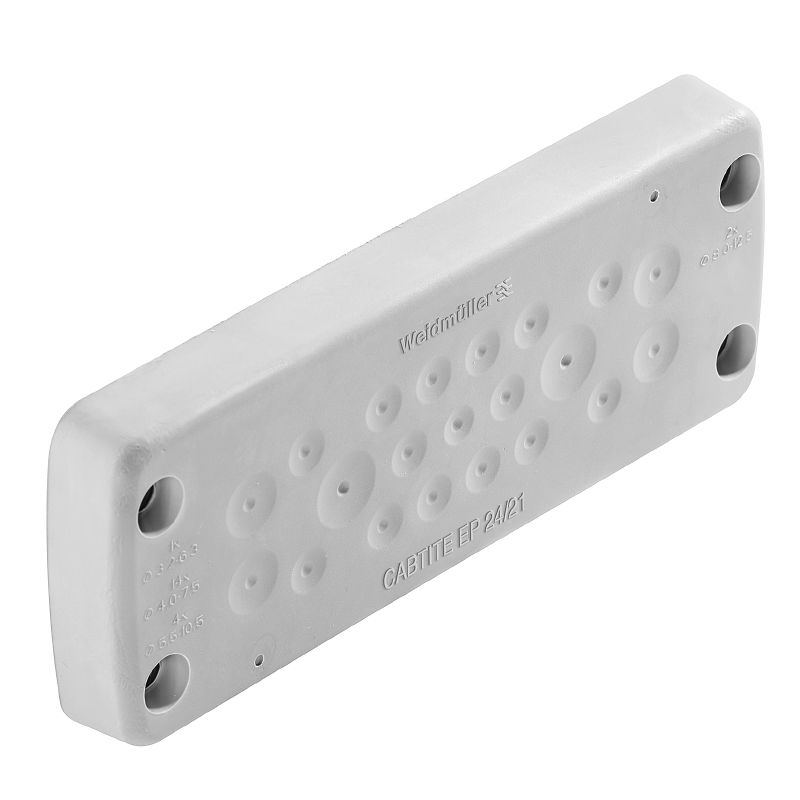

Cable entry plate, Cabtite (cable entry system), TPE, grey, Height: 58 mm, Width: 149.6 mm, Depth: 20.2 mm, -40 °C…90 °C, IP66

Ürün No. 2779370000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 2 İlgili ürünler 8
Сертификаты General ordering data Размеры и массы Temperatures Экологическое соответствие изделия General information Количество подключаемых кабелей Classifications

Сертификаты

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E223801

General ordering data

Verze
Cable entry plate, Cabtite (cable entry system), TPE, grey, Height: 58 mm, Width: 149.6 mm, Depth: 20.2 mm, -40 °C…90 °C, IP66
Číslo objednávky
2779370000
Typ
CABTITE EP 24/21 GY
GTIN (EAN)
4064675048947
Qty.
10 adet

Размеры и массы

Hloubka
20,2 mm
Depth (inches)
0,795 inch
Height
58 mm
Height (inches)
2,283 inch
Šířka
149,6 mm
Width (inches)
5,89 inch
Net weight
1,1 g

Temperatures

Provozní teplota
-40 °C...90 °C

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

General information

Basic material
TPE
Protection class (UL)
Type 1
Type 12
Type 4X
Protection degree
IP66
Silicone
No
Tightening torque
3,5 Nm
UL 94 flammability rating
V-0

Количество подключаемых кабелей

Type of mounting
4 screws
Number of connectable cables
21
Kabelové vstupy
  • Number:
    1
  • Cable diameter, min.:
    3,2 mm
  • Cable diameter, max.:
    6,3 mm
  • Cable type:
    Round cable
  • Number:
    14
  • Diamètre du câble, min.:
    4 mm
  • Kábelátmérő, max.:
    7,5 mm
  • Tipo di cavo:
    라운드 케이블
  • 번호:
    4
  • Cable diameter, min.:
    5,5 mm
  • Диаметр кабеля, макс.:
    10,5 mm
  • Kabeltyp:
    Round cable
  • Number:
    2
  • Cable diameter, min.:
    8 mm
  • Cable diameter, max.:
    12,5 mm
  • Cable type:
    Round cable

Classifications

ETIM 8.0
EC002624
ETIM 9.0
EC002624
ETIM 10.0
EC002624
ECLASS 14.0
27-18-28-15
ECLASS 15.0
27-18-28-15
