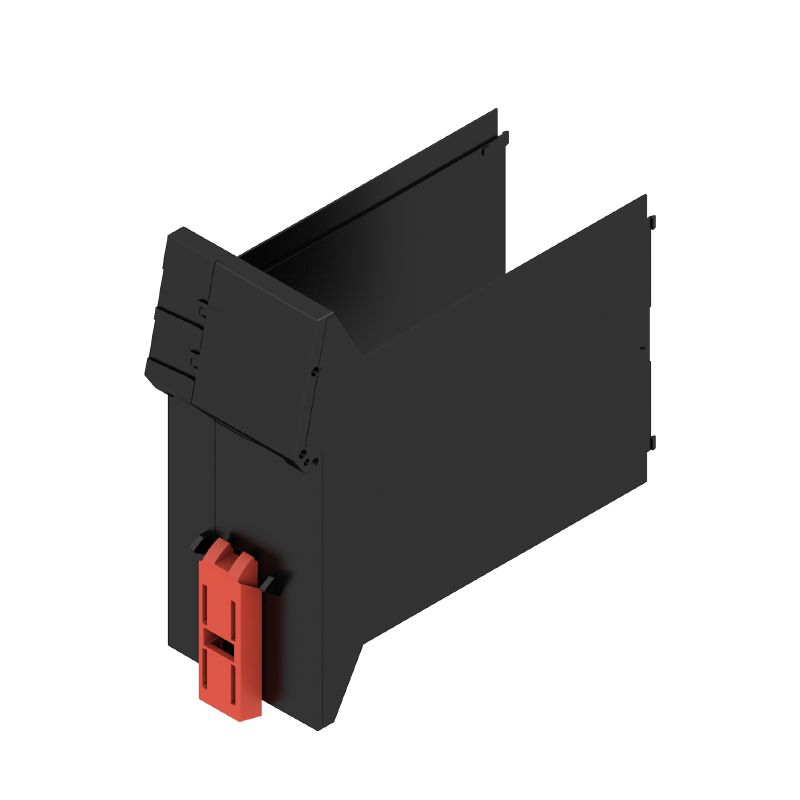

Obrázek výrobku
CH20M45 B BK/RD 2010
Obrázek výrobku
CH20M45 B BK/RD 2010
Obrázek výrobku
Základní prvek bez funkčního výřezu v oblasti zacvakávací nohy
CH20M45 B BK/RD 2010
Rozměrový výkres

CH20M45 B BK/RD 2010

Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Základní prvek, Šířka: 45 mm

ID výrobku 2555110000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje o materiálu Obecné údaje Vlastnosti sestavy Mechanické testy Tepelné testy Vlastnosti komponenty Typ konstrukce - požadavky IN Individualizační možnosti Důležitá poznámka Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Версия
Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Základní prvek, Šířka: 45 mm
Art.nr.
2555110000
Тип
CH20M45 B BK/RD 2010
GTIN (EAN)
4050118565249
Množství
6 ks

Rozměry a hmotnosti

Depth
108 mm
Hloubka (v palcích)
4,252 inch
Höjd
109,3 mm
Výška (v palcích)
4,303 inch
Ширина
45 mm
Šířka (v palcích)
1,772 inch
Čistá hmotnost
32,597 g

Teploty

Okolní teplota
-25 °C…85 °C
Rozsah provozní teploty
-40...120 ℃
Vlhkost
Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje o materiálu

Izolační materiál
PA 66 GF 30
Klasifikace hořlavosti UL 94
V-0
Komparativní index sledování (CTI)
600 ≤ CTI
Provedení povrchu
neošetřené
Skupina izolačního materiálu
I
Základní materiál
Plast

Obecné údaje

Barevný
černá
Barevný graf (podobné)
RAL 9011
Encapsulation option
Ne
Nosná lišta
TS 35
Stupeň krytí
IP20 v instalovaném stavu

Vlastnosti sestavy

Počet slotů pro zásuvky namontované sestavy, max.
12
Počet PCB, max.
2
Počet úrovní připojení, max.
3
Počet pólů, max.
48
Výška komponentů na PCB (použití 1 PCB), max.
38,6 mm
Výška komponentů na PCB (použití 2 PCB), max.
34,7 mm
Typ sestavy desky plošných spojů
dvoustranný

Mechanické testy

Podle normy
DIN EN 61373:1999 (nárazy a vibrace)
Zkušební podmínky
pět krytů instalovaných v řadě
dodatečná hmotnost 200 g na DPS
dvě namontované DSP
Osvědčené osy
X
Y
Z
Nárazový test
  • Obecné testovací rady:
    Všechny mechanické testy byly vyzkoušeny na vzorovém nastavení nebo z pohledu závislé regulace. Uvedené výsledky nenahrazují příslušné schvalovací testy. Jsou to jen orientační hodnoty.
  • Zkušební kategorie:
    1
  • Počet nárazů na osu:
    3in pozitivní a negativní směr
  • Trvání nárazu:
    30 ms
  • Zrychlení horizontální:
    30 m/s²
  • Zrychlení vertikální:
    30 m/s²
  • Zrychlení podélné:
    50 m/s²
Vibrační test
  • Zkušební kategorie:
    1B
  • Trvání zkoušky:
    5 hodin na osu
  • Efektivní zrychlení:
    7,9 m/s²

Tepelné testy

Tepelné zkoušky
  • Obecné testovací rady:
    Všechny tepelné testy byly vyzkoušeny na vzorovém nastavení nebo z pohledu závislé regulace. Uvedené výsledky nenahrazují příslušné schvalovací testy. Jsou to jen orientační hodnoty.
  • Zkušební podmínky:
    sedm krytů instalovaných v řadě – bez rozestupu
  • Zkušební osy:
    vodorovné
  • Okolní teplota:
    55 °C
  • Rozptýlení výkonu, max.:
    4,2 W
  • Okolní teplota:
    50 °C
  • Rozptýlení výkonu, max.:
    4,8 W
  • Okolní teplota:
    40 °C
  • Rozptýlení výkonu, max.:
    5,9 W
  • Okolní teplota:
    20 °C
  • Rozptýlení výkonu, max.:
    8,25 W

Vlastnosti komponenty

Barva připínací patky
Červená
Počet úrovní připojení, max.
3

Typ konstrukce - požadavky IN

NYÁK vastagsága
1,6 mm
Tolerance for the PCB shape
±0.1 mm
Tolleranza di spessore del circuito stampato
±0,15 mm

Individualizační možnosti

Colores alternativos
Více na vyžádání
Možná značení na míru
Ano
Proces objednávky specifický pro zákazníka
Viz pokyny pod zátěžemi
Processing possibilities
Zpracování laserem

Důležitá poznámka

Informace o produktu
Tvary obvodových desek, zakázané zóny a další informace pro design obvodových desek je možné nalézt v kategorii technologie zapojování v odpovídajících záhlavích stažených souborů.

Klasifikace

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
