DRIKITP 115VAC 1CO LD

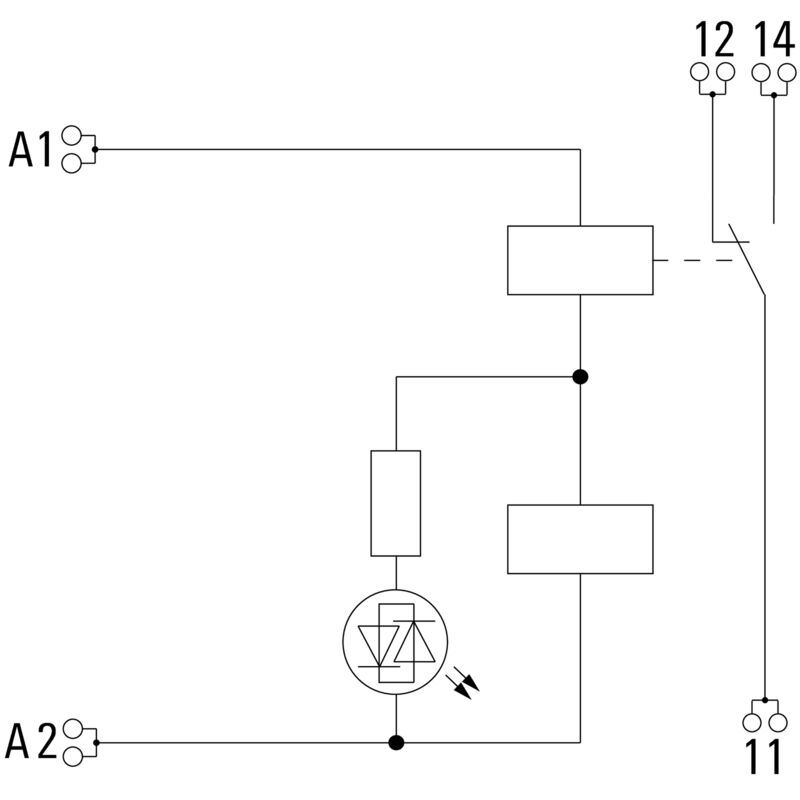

Schéma připojení
DRIKITP 115VAC 1CO LD
Graph
DC mezní zatěžovací křivka
Odporová zátěž
DRIKITP 115VAC 1CO LD
Graph
Elektrická životnost
DRIKITP 115VAC 1CO LD
Graph
AC rozsah provozního napětí
DRIKITP 115VAC 1CO LD
Dimensional drawing
Relé v kombinaci se základnou
DRIKITP 115VAC 1CO LD
Miscellaneous
Kódy typů

DRIKITP 115VAC 1CO LD

D-SERIES DRI, Relay module, Number of contacts: 1, CO contact AgSnO, Rated control voltage: 115 V AC, Continuous current: 10 A, PUSH IN, Test button available: No

ID výrobku 2575980000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 9 Jednotlivé díly 3 Příbuzné výrobky 8
Omologazioni 일반 주문 데이터 Dimensions et poids Temperature 환경 제품 규정 준수 Côté commande Strana zátěže Allmänna uppgifter Координация изоляции Další detaily o certifikacích / normách Csatlakozási adatok Klasifikace

Omologazioni

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda

일반 주문 데이터

Verze
D-SERIES DRI, Relay module, Number of contacts: 1, CO contact AgSnO, Rated control voltage: 115 V AC, Continuous current: 10 A, PUSH IN, Test button available: No
Číslo objednávky
2575980000
Typ
DRIKITP 115VAC 1CO LD
GTIN (EAN)
4050118585902
Množství
10 ks

Dimensions et poids

Hloubka
63 mm
Głębokość (cale)
2,48 inch
Výška
102,1 mm
Výška (v palcích)
4,02 inch
Šířka
15,9 mm
Šířka (v palcích)
0,626 inch
Čistá hmotnost
55,4 g

Temperature

Skladovací teplota
-40 °C...85 °C
Okolní teplota
-40 °C…55 °C
Vlhkost
Rel. vlhkost 35...85 %, bez kondenzace

환경 제품 규정 준수

Stav souladu se směrnicí RoHS
준수, 예외 미존재
REACH SVHC
Ne SVHC nad 0,1 wt%

Côté commande

Jmenovité řídicí napětí
115 V AC
Jmenovitý proud AC
9.3 mA
Jmenovité výkonové údaje
1,1 VA
Odpor cívky
6200 Ω ± 10 %
Status indicator
Červená LED

Strana zátěže

Rated switching voltage
250 V AC
Trvalý proud
10 A
Max. četnost spínání při jmenovité zátěži
0,1 Hz
Max. spínací napětí, AC
250 V
Max. spínací napětí, DC
250 V
Min. spínací výkon
10 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
AC spínací výkon (odporový), max.
2500 VA
DC spínací výkon (odporový), max.
240 W @ 24 V
Odložení zapnutí
≤ 15 ms
Odložení vypnutí
≤ 10 ms
Typ kontaktu
1 CO contact (AgSnO)
Mechanická životnost
10x 106 spínací cykly

Allmänna uppgifter

Nosná lišta
TS 35
Testovací tlačítko k dispozici
No
Indikátor pozice mechanického přepínače
Ne
Barevný
černá
Komponent s klasifikací hořlavosti UL 94
  • Komponent:
    Kryt
  • Klasifikace hořlavosti UL 94:
    V-2
  • Komponent:
    Posunovač
  • Klasifikace hořlavosti UL 94:
    HB
  • Komponent:
    Montážní podstavec
  • Klasifikace hořlavosti UL 94:
    HB
  • Komponent:
    Příchytka
  • Klasifikace hořlavosti UL 94:
    HB
  • Komponent:
    Kryt relé
  • Klasifikace hořlavosti UL 94:
    V-2
  • Komponent:
    Základna relé
  • Klasifikace hořlavosti UL 94:
    V-0

Координация изоляции

Jmenovité napětí
300 V
Závažnost znečištění
2
Kategorie rázového napětí
III
Skupina izolačního materiálu
IIIb
Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže
≥ 3 mm
Dielektrická pevnost, kontrolní strana - strana zátěže
5 kVeff / 1 min
Dielektrická pevnost otevřeného kontaktu
1 kVeff / 1 min
Impulse withstand voltage
5 kV (1.2/50 µs)
Impulzní výdržné napětí u okolních kontaktů
4,8 kV (1,2/50 µs)
Stupeň krytí
IP20

Další detaily o certifikacích / normách

Č. certifikace (cURus), relé
E312083
Č. certifikace (cURus), základna
E312083

Csatlakozási adatok

Metoda připojení vodiče
PUSH IN
Délka odizolování, jmenovité připojení
10 mm
Rozsah sevření, jmenovité připojení
1,5 mm²
Upínací rozsah, min.
0,14 mm²
1,5 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Průřez vodiče, pevný, max.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
1,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
1 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,14 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
1,5 mm²
Blade size
0,4 x 2,5 mm

Klasifikace

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
