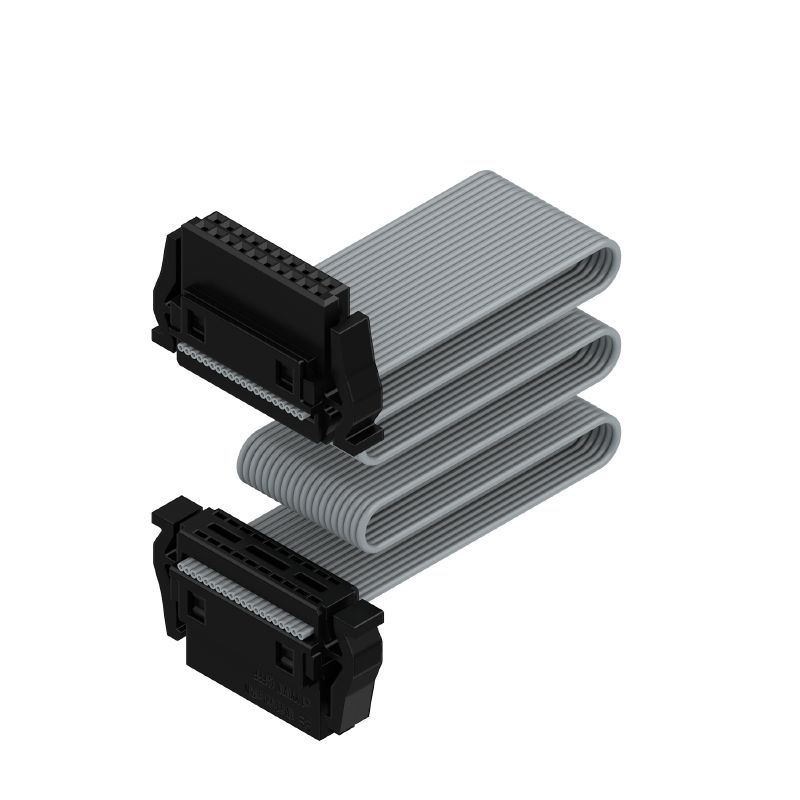

Produktillustration
FC50 PN/20A S1 B BX
Produktillustration
FC50 PN/20A S1 B BX
FC50 PN/20A S1 B BX
FC50 PN/20A S1 B BX

FC50 PN/20A S1 B BX

Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 1.27 mm, Antal poler: 20, Box

Produkt-ID 2827020000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 27
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Változat
Kretskortsstickanslutning, Hylsstickpropp, Delning i mm (P): 1.27 mm, Antal poler: 20, Box
주문 번호
2827020000
Type
FC50 PN/20A S1 B BX
GTIN (EAN)
4064675363620
Förp.
10 items
Produktparametrar
IEC: / 1.9 A
UL:
Förpackning
Box

Mått och vikter

Longitud
12,2 mm
Bygglängd (tum)
0,48 inch
Nettovikt
12 g

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Produktfamilie
OMNIMATE-signal - Board-to-Board
Anschlussart
IDC-anslutning
Técnica de conexión de conductores
IDC-plint
Kabellängd
500 mm
Paso en mm (P)
1,27 mm
Delning i tum (P)
0,05 "
Ledarutgångsriktning
90°/270°
Antal poler
20
Anzahl Reihen
2
Polradstal
2
Skyddsklass
IP20
Genomgångsmotstånd (6)
<25 mΩ
Stickcykler
500
Max. instickskraft/pol
0,6 N
Max. dragkraft/pol
0,6 N

Materialdata

Insulating material
LCP
Färgkod
grå
Colour chart (similar)
RAL 7035
Isolationsmotstånd
≥ 20 MΩ
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktgrundmaterial
Kopparlegering
Kontaktmaterial
Cu-legering
Kontaktyta
Ni/Au
Skiktstruktur för stiftkontakten
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-20 °C
Driftstemperatur, max
105 °C

Anslutningsbara ledare

Поперечное сечение подключаемого провода AWG, мин.
AWG 30/1, 30/7
Wire connection cross section AWG, max.
AWG 30/1, 30/7

Märkdata enligt IEC

Rated current, min. number of poles (Tu=20°C)
1,9 A
Märkström, max. antal poler (Tu=40°C)
1,65 A
Clearance, min.
0,4 mm
Krypsträcka, min.
0,4 mm

Packaging

Embalaje
Box
Longitud de VPE
155 mm
Anchura VPE
64 mm
Altura de VPE
38 mm

Viktig hänvisningstext

Conformità IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
