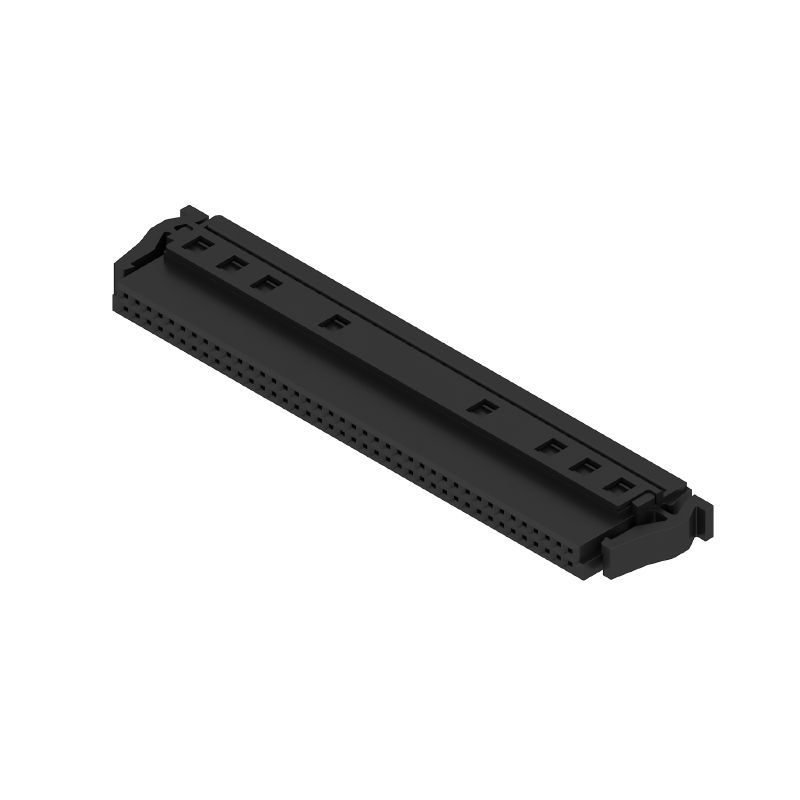

Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 80, Tray (Handbestückung)

Art.-Nr. 2747600000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Gegenstücke 3 Verwandte Artikel 9
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach UL 1977 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E92202

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 80, Tray (Handbestückung)
Best.-Nr.
2747600000
Art
FFP D1/80H S1 B TY
GTIN (EAN)
4050118896176
VPE
50 Stück
Produkt-Kennzahlen
IEC: / 1.9 A
UL: 150 V / 1 A / AWG 30 sol - AWG 30 sol
Verpackung
Tray (Handbestückung)

Abmessungen und Gewichte

Tiefe
5.6 mm
Tiefe (inch)
0.22 inch
Höhe
14.05 mm
Höhe (inch)
0.553 inch
Breite
58.58 mm
Breite (inch)
2.306 inch
Nettogewicht
6.6 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Familia del producto
OMNIMATE Signal – Board-to-Board
Tipo de conexión
Schneidklemmanschluss IDC
Leiteranschlusstechnik
IDC-Anschluss
Raster in mm (P)
1.27 mm
Raszter inch-ben (P)
0.05 "
도체 아웃렛 방향
90°/270°
Number of poles
80
Anzahl Reihen
1
Polreihenzahl
2
Schutzart
IP20
Durchgangswiderstand
<25 mΩ
Cykly zapojování
500
Zásuvná síla / pól, max.
0.6 N
Tažná síla / pól, max.
0.6 N

Werkstoffdaten

Isolierstoff
LCP
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Isolationswiderstand
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktbasismaterial
Kupferlegierung
Kontaktmaterial
Cu-leg
Kontaktoberfläche
Ni/Au
Struktura vrstev kontaktu konektoru
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-55 °C
Operating temperature, max.
125 °C

Anschließbare Leiter

Leiteranschlussquerschnitt AWG, min.
AWG 30/1, 30/7
Leiteranschlussquerschnitt AWG, max.
AWG 30/1, 30/7
Außendurchmesser der Isolation, min.
0.55 mm
Vnější průměr izolace, max.
0.75 mm

Bemessungsdaten nach IEC

Bemessungsstrom, min. Polzahl (Tu=20°C)
1.9 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
2.3 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
2.5 A
Kriechstrecke, min.
0.4 mm
Luftstrecke, min.
0.4 mm

Nenndaten nach UL 1977

Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Rated voltage (UL 1977) (obsolete)
150 V
Névleges áramerősség (UL 1977) (elavult)
1 A
Conductor AWG, mín. (UL 1077)
30 sol
AWG-Leiter, max. (UL1977)
30 sol

Verpackungen

Verpackung
Tray (Handbestückung)
VPE Länge
189 mm
VPE Breite
131 mm
VPE Höhe
70 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
