속성

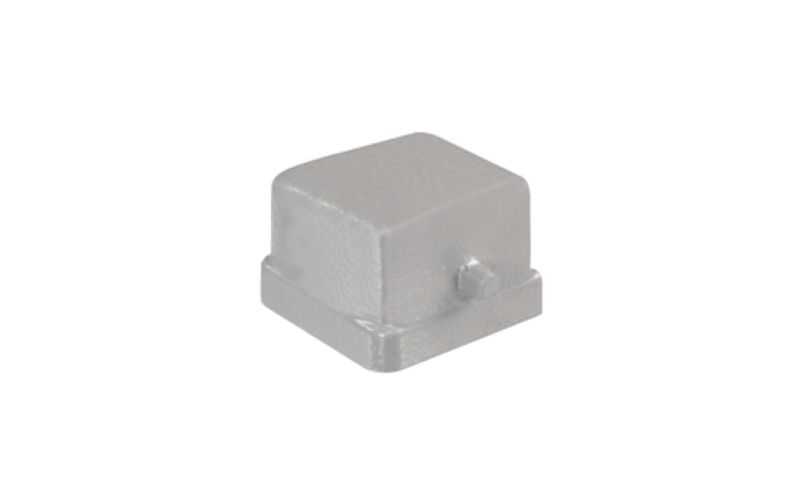

| 버전 | HDC 인클로저, 크기: 1, 보호 등급: IP65 (플러그 컨디션), 하우징 하단부용 커버, 하단 측면의 측면 록킹 클램프, 표준 |
| 주문 번호 | 1665740000 |
| 유형 | HDC 04A DODL 2BO |
| GTIN(EAN) | 4008190422769 |
| 수량 | 1 items |
| 깊이 | 26.8 mm |
| 깊이 (인치) | 1.055 inch |
| 높이 | 17.5 mm |
| 높이 (인치) | 0.689 inch |
| 너비 | 36.5 mm |
| 폭 (인치) | 1.437 inch |
| 순중량 | 12.32 g |
| 한계 온도 | -40 °C ... 125 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| 화학 내성 |
|
| 총 길이 하우징 | 26.8 mm |
| 케이블 인입 | 수형 포함 |
| 폭 하우징 C | 26.8 mm |
| 하우징 B의 높이 | 17.5 mm |
| EMC 하우징 | 아니요 |
| 보호 등급 | IP65 (플러그 컨디션) |
| 조임 토크 | 0.5 Nm |
| 표면 마감 | 파우더 코팅 |
| 하우징 기본 재질 | 주조 알루미늄 |
| BG | 1 |
| ModuPlug®에 적합함 | 아니요 |
| 상단부/하단부/리드 | 커버 |
| 설계 | 표준 |
| 유형 | 커버 |
| 잠금 시스템 디자인 | 하단 측면의 측면 록킹 클램프 |
| 조임 토크 | 0.5 Nm |
| 컬러(RAL) | RAL 7035와 유사 |
| 케이블 인입 | 수형 포함 |
| 크기 | 1 |
| 클램프 버전 | 사이드 록킹 클램프 |
| 하우징 디자인 | 하우징 하단부용 커버 |
| 승인/인증/적합성 문서 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79549) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1665740000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1665740000) |
| 제품 변경 통지 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| 기술 문서 | [1665740000_HDC_04A_DODL_2BO_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39098) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E92202 |
