HDC 40D TOBU 1M32 BP
HDC 40D TOBU 1M32 BP
Disegno

HDC 40D TOBU 1M32 BP

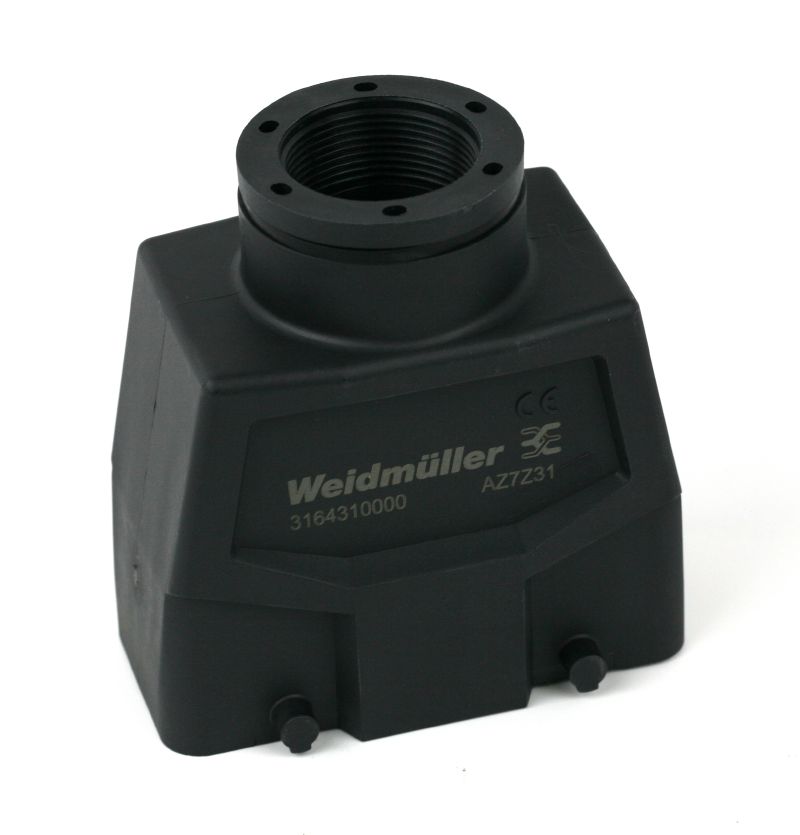

HDC - Custodie, Dimensioni di installazione: 6, Grado di protezione: IP65, in stato collegato, Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 32, M 40

N. articolo 3164310000
Download foglio dati Supporto ingegneristico
Accessori 6 È accessorio di 3 Prodotti correlati 1
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dimensions Общие данные Version Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Version
HDC - Custodie, Dimensioni di installazione: 6, Grado di protezione: IP65, in stato collegato, Entrata cavo dall'alto, Custodia connettore, Gancio trasversale in basso, alto, Dimensione entrate cavi: M 32, M 40
Order No.
3164310000
Type
HDC 40D TOBU 1M32 BP
GTIN (EAN)
4099987800181
CPZ
1 Pezzo

Dimensioni e pesi

Depth
94 mm
Profondità (pollici)
3,701 inch
Height
99,5 mm
Altezza (pollici)
3,917 inch
Width
56 mm
Larghezza (pollici)
2,205 inch
Length
94 mm
Lunghezza (pollici)
3,701 inch
Peso netto
175 g

Temperature

Ambient temperature
-40 °C…125 °C
Valori limite di temperatura
-40 °C ... 125 °C

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dimensions

Cable entry
menetes
Height of housing B
76,5 mm
Total length housing
94 mm

Общие данные

Protection degree
IP65
во вставленном состоянии
Surface finish
необработанный
UL 94 flammability rating
V-0

Version

Abdeckung
without cover
Anschlussart
Heavy-duty connector
Anzahl Kabeleingang oben
1
Anzahl Kabeleingang seitlich
0
Ausführung Gehäuse
Cable entry from top
Plug housing
Ausführung Verschlusssystem
Side-locking clamp on lower side
Bauform
haut
Baugröße
6
BG
6
Clamp version
Oldalt rögzítő bilincs
Colour (RAL)
RAL 9005
External thread
M 32
Größe Kabeleingänge
M 32
M 40
Internal thread
M 32
Kabeleingang
с резьбой
Oberteil/Unterteil/Deckel
Верхняя часть
Sealing
без уплотнения
Suitable for ModuPlug®
Да
Type
Spina

Classificazioni

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
