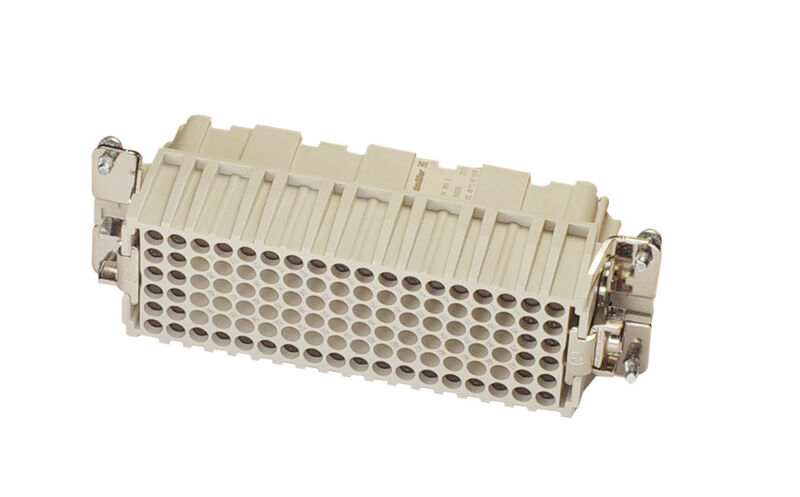

HDC HDD 56 FC EX 1000
HDC HDD 56 FC EX 1000

HDC HDD 56 FC EX 1000

HDC 인서트, 암형(Female), 1000 V, 극 수: 56, 크림프 결선, 설치 사이즈: 8

항목 번호 3116680000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 21 액세서리입니다 9 관련 제품 4
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 치수 일반 데이터 정격 데이터 IECEx/ATEX 결선 데이터 PE 버전 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E92202

일반 주문 데이터

버전
HDC 인서트, 암형(Female), 1000 V, 극 수: 56, 크림프 결선, 설치 사이즈: 8
주문 번호
3116680000
유형
HDC HDD 56 FC EX 1000
GTIN(EAN)
4099987235907
수량
1 items

치수 및 중량

깊이
34 mm
깊이 (인치)
1,339 inch
너비
84 mm
폭 (인치)
3,307 inch
순중량
96 g

온도

한계 온도
-20 °C ... 80 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음
화학 내성
  • 물질:
    아세톤
  • 화학 내성:
    내성
  • 물질:
    암모니아, 묽은 상태
  • 화학 내성:
    조건부 내성
  • 물질:
    휘발유
  • 화학 내성:
    내성
  • 물질:
    벤젠
  • 화학 내성:
    내성
  • 물질:
    디젤 오일
  • 화학 내성:
    조건부 내성
  • 물질:
    아세트산, 농축
  • 화학 내성:
    내성
  • 물질:
    수산화칼륨
  • 화학 내성:
    조건부 내성
  • 물질:
    메탄올
  • 화학 내성:
    조건부 내성
  • 물질:
    엔진 오일
  • 화학 내성:
    조건부 내성
  • 물질:
    가성소다, 희석
  • 화학 내성:
    내성
  • 물질:
    수소염화불화탄소
  • 화학 내성:
    조건부 내성
  • 물질:
    옥외용
  • 화학 내성:
    조건부 내성

치수

너비
84 mm

일반 데이터

BG
8
Number of poles
56
Type of connection
크림프 결선
UL 94 가연성 등급
V-0
설치 사이즈
8
시리즈
HDD
유형
암형(Female)
절연재
폴리카보네이트
정격 전압(DIN EN 61984)
1.000 V
컬러 코드
회색
보호 등급
IP55

정격 데이터 IECEx/ATEX

와이어 단면적 최대(ATEX)
2.5 mm²
와이어 단면적 최대(IECEX)
2.5 mm²
인증 번호(ATEX)
IECEXTUR24.0077X
인증 번호(IECEX)
TUEV24ATEX9197X
전류(ATEX)
3 A
전류(IECEX)
3 A
최대 전압(ATEX)
250 V
최대 전압(IECEX)
250 V

결선 데이터 PE

결선 유형 PE
크림프 결선

버전

BG
8
결선 유형
크림프 결선
설치 사이즈
8
전선 굵기, 최대
2,5 mm²
전선 굵기, 최소
0,5 mm²
탈피 길이, 정격 결선
8 mm

분류

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
