속성

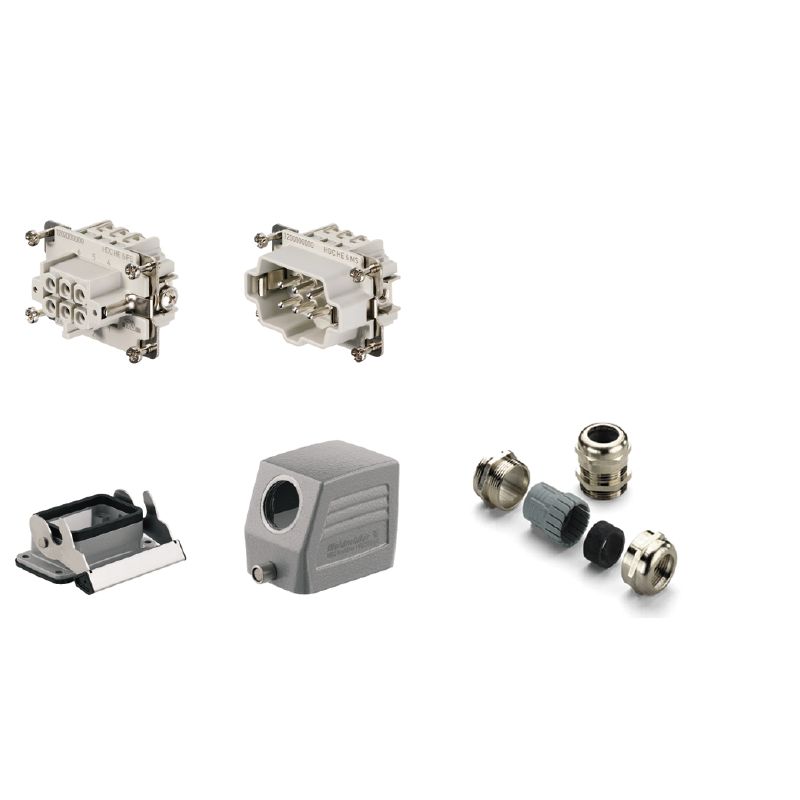

| 버전 | RockStar® HDC 키트-사각 커넥터, 키트, HE, 크기: 3, 폴: 6, 스크류 결선, 500 V, 24 A, 주조 알루미늄, PG 16 |
| 주문 번호 | 1712460000 |
| 유형 | HDC-KIT-HE 06.100 |
| GTIN(EAN) | 4008190944032 |
| 수량 | 1 items |
| 순중량 | 395.68 g |
| 한계 온도 | -40 °C ... 100 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6bI, 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| 보호 등급 | IP65 (플러그 컨디션) |
| 시리즈 | HE |
| 잠금 요소의 재질 | 스테인레스 스틸 |
| 표면 마감 | 파우더 코팅 |
| 하우징 기본 재질 | 주조 알루미늄 |
| BG | 3 |
| 결선 유형 | 스크류 결선 |
| 측면 케이블 인입 수 | 1 |
| 컬러(RAL) | RAL 7035와 유사 |
| 케이블 엔트리 사이즈 | PG 16 |
| 크기 | 3 |
| BG | 3 |
| 결선 유형 PE | 스크류 결선 |
| 극 수 | 6 |
| 시리즈 | HE |
| 재질 | 주조 알루미늄 |
| 정격 전압(DIN EN 61984) | 500 V |
| 정격 전압(DIN EN 61984) | 24 A |
| 케이블 글랜드 | PG 16 |
| 크기 | 3 |
| BG | 3 |
| 결선 유형 | 스크류 결선 |
| 재질 | 주조 알루미늄 |
| 전선 굵기, 최대 | 2.5 mm² |
| 전선 굵기, 최소 | 0.5 mm² |
| 주 접점에 대한 최대 토크 | 0.55 Nm |
| 주 접점에 대한 최소 토크 | 0.5 Nm |
| 크기 | 3 |
| 표면 마감 | 파우더 코팅 |
| 승인/인증/적합성 문서 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79579) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1712460000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1712460000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | 준수 |
액세서리
커넥터고내구성 커넥터액세서리코딩코딩SPB
개별 부품
-
-
-
항목 번호:1202100000패키징 단위:1 PC
HDC 인클로저, 크기: 3, 보호 등급: IP65 (플러그 컨디션), 벌크헤드 하우징, 엔드 록킹 클램프, 하부, 엔드 로킹 클램프 비교체형, 표준
-
항목 번호:1652520000패키징 단위:1 PC
HDC 인클로저, 크기: 3, 보호 등급: IP65 (플러그 컨디션), 측면 케이블 인입, 플러그 하우징, 엔드 록킹 클램프, 하부, 표준, 케이블 엔트리 사이즈: PG 16
-
항목 번호:1569100000패키징 단위:25 PC
VG MS(표준 황동 케이블 글랜드), 케이블 글랜드, 직선, PG 16, 6.5 mm, OD min. 10 - OD max. 14 mm, IP54, IP66, IP67, IP68 - 5 bar(30분), IP69K, 황동, 니켈 도금
커넥터고내구성 커넥터인서트고정-폴 인서트HE 시리즈 - 16A, 500V, 6 - 48폴스크류 결선사이즈 3
커넥터고내구성 커넥터하우징RockStar® IP65 / NEMA 유형 12, 4X 하우징사이즈 3(06B/16D)베이스의 엔드 로킹베이스벌크헤드 하우징
커넥터고내구성 커넥터하우징RockStar® IP65 / NEMA 유형 12, 4X 하우징사이즈 3(06B/16D)베이스의 엔드 로킹후드후드, 측면 케이블 인입
케이블 인입 시스템 및 구성요소케이블 글랜드표준 산업 용도 케이블 글랜드 - IND황동 니켈 도금, 케이블 글랜드IP68 버전
