속성

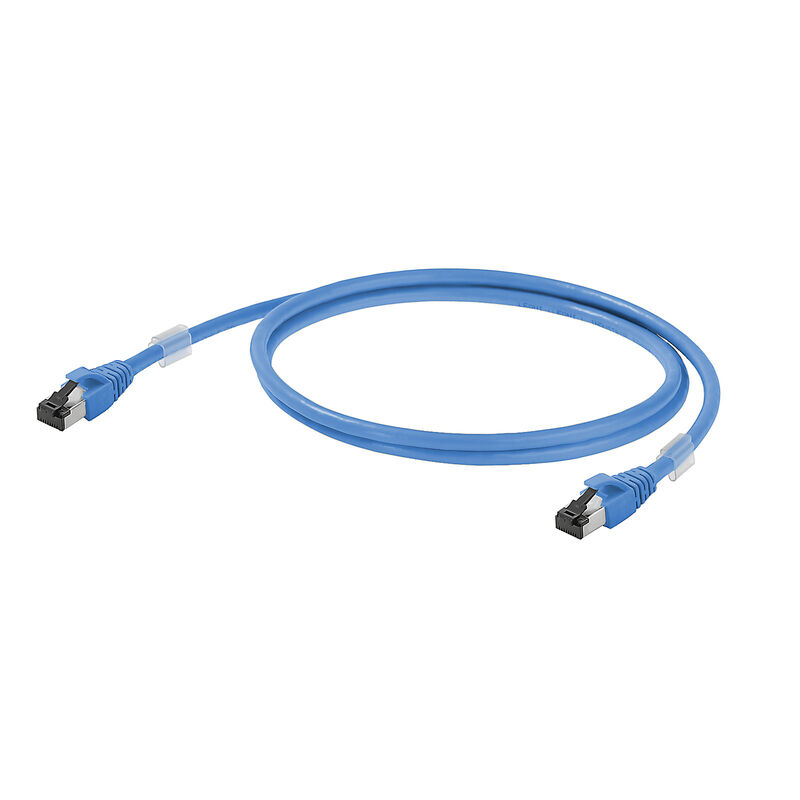

| 버전 | 패치 케이블, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 1.5 m |
| 주문 번호 | 1165900015 |
| 유형 | IE-C6FP8LB0015M40M40-B |
| GTIN(EAN) | 4032248956012 |
| 수량 | 1 items |
| 길이 | 1.5 m |
| 길이 (인치) | 59.055 inch |
| 순중량 | 67 g |
| 보관 온도 | -20 °C...60 °C |
| 작동 온도 | -20 °C...60 °C |
| 설치 온도 | 0 °C...50 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 50 °C에서 전류 전달 용량 | 1 A |
| PoE / PoE+ | IEEE 802.3at 준수 |
| 응용 분야별 통신 케이블 설비 |
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002 EN50173-1:2007 |
| 인증 번호(cULus) | E316369 |
| 커넥터 표준 | IEC 60603-7-51 |
| 커넥터 표준 | IEC 60603-7-51 |
| 꼬임 | 7 |
| 단면적 | 4*2*AWG 27/7 - 4*2*0.1 mm² |
| 와이어 개수 | 8 |
| 와이어 쌍 차폐 | 알루미늄 호일 |
| 와이어 코어의 배치 | 꼬임 쌍 |
| 완전 차폐 | 구리 배선으로 제조된 차폐 편주 |
| 외피 색상 | 파란색 |
| 외피 직경, 최대 | 5.9 mm |
| 외피 직경, 최소 | 5.5 mm |
| 재질 외피 | LSZH |
| 절연 | PE |
| 절연재 단면적 | 1.04 mm |
| 차폐 | S/FTP |
| 차폐 편조물의 겹침 | 60 % |
| 컬러 시퀀스 또는 와이어 - 와이어 쌍 | 흰색 - 파란색, 흰색 - 주황색, 흰색 - 녹색, 흰색 - 갈색 |
| 1 kHz에서 용량 | 46 nF/km |
| 10 MHz/m에서의 커플링 저항 | 5 mΩ |
| EN 50174-2 규격 분리 등급 | d |
| 범주 | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| 작동 전압 | 50 V DC |
| 작동 전압 (UL 정격) | 30 V AC / 42.4 V DC |
| 저항 차이 | 5 % |
| 전송 속도 | 10 Gbit/s |
| 지연 스큐 | 2.5 ns/100m |
| 최대 1000 MHz의 커플링 | 80 dB |
| 테스트 전압: 와이어-와이어-차폐 | 2초 동안 2.5kV / DC |
| 특성 임피던스 | 100 ± 15 Ω (1-100 MHz에서) |
| 최소 구부림 반경, 한 번만 | 4 x 케이블 직경 |
| 컬러 코드 | 파란색 |
| 할로겐 | 무할로겐, IEC 60754-2 규격 |
| 화염 내성 |
IEC 60332-2-2 규격 적합
in accordance with IEC 60332-1-2 in accordance with IEC 60332-3-24 in accordance with UL 2556 (FT1) |
| 플러그 우측 | RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐 |
| 플러그 좌측 | RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐 |
| 플러그 좌측 | RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐 |
| 플러그 우측 | RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐 |
| 승인/인증/적합성 문서 |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[Control - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287446) [Field - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287447) [TSN - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287448) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87752) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1165900015) |
| 제품 변경 통지 |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) [Technische Änderung zu der Cabinet Line (RJ45 CAT.6A Patchkabel LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_248235) [Technical change to RJ45 CabinetLine (RJ45 CAT.6A Patchcable LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_302280) |
| 사용자 문서 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E316369 |
