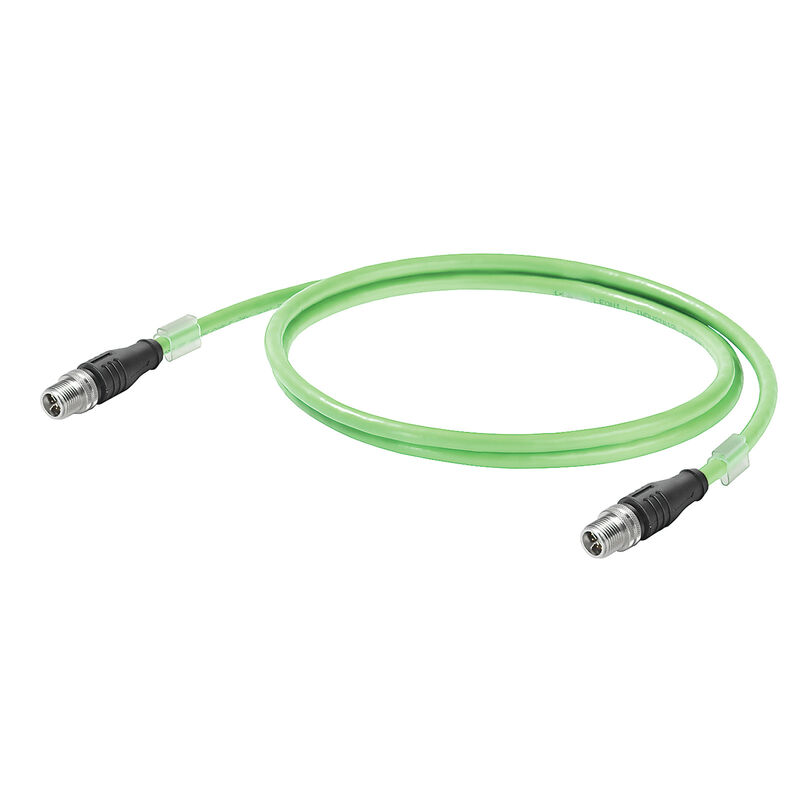

Câble pour chaîne porte-câbles, M12 type X IP 67 mâle droit, M12 type X IP 67 mâle droit, Cat.6 (ISO/IEC 11801), PUR, 3 m

Référence produit 2723040030
Fiche technique Téléchargements de produits
Autres produits de la même gamme 12
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Constitution du câble Propriétés électriques du câble Propriétés mécaniques et des matériaux du câble Mâle gauche Mâle droite Classifications Agréments

Informations générales de commande

Version
Câble pour chaîne porte-câbles, M12 type X IP 67 mâle droit, M12 type X IP 67 mâle droit, Cat.6 (ISO/IEC 11801), PUR, 3 m
Référence
2723040030
Type
IE-C6HD8UG0030XCSXCS-E
GTIN (EAN)
4050118785760
Qté.
1  Pièce

Dimensions et poids

Longueur
3  m
Longueur (pouces)
118,11  inch
Poids net
167  g

Températures

Température de fonctionnement
-40 °C...80 °C
Température de pose
-30 °C...70 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme
REACH SVHC
Lead 7439-92-1

Constitution du câble

Arrangement du fil
Paire torsadée
Blindage
S/FTP
Blindage complet
Tressage de blindage de fils de cuivre
Blindage de paire de fils
Feuille d'aluminium
Brins
19
Couleur de la gaine
vert (RAL 6018)
Diamètre de l#92isolation
0,98  mm
Diamètre de la gaine, max.
7,8  mm
Diamètre du cuivre
0,55  µm
Isolation
PP
Matériau de conducteur
Conducteur en cuivre étamé semi-rigide
Matériau de la gaine
PUR
Nombre de conducteurs
8
Section
4*2*AWG 26/19 - 4*2*0.128 mm²
Séquence des couleurs des fils –paires de fils
blanc - bleu, blanc - orange, blanc - vert, blanc - marron

Propriétés électriques du câble

Catégorie
Cat.6 (ISO/IEC 11801)
Durée du signal
5,34  ns/m
Impédance caractéristique
100 ± 15 Ω pour 1-100 Mhz
Impédance de transfert
max. 30 mΩ/m à 10 MHz
Résistance de boucle
280  Ω/km
Tension d'essai : fil-fil-blindage
700 Veff, 50 Hz, 1 min
Vitesse de transmission
10 Gbit/s

Propriétés mécaniques et des matériaux du câble

Force d'extraction
≤ 100 N
Halogène
sans halogène
Rayon de courbure min, multiple
7,5 x diamètre du câble
Rayon de courbure, min., unique
4 x diamètre du câble
Résistance à la flamme
selon CEI 60332-1-2
conformément à UL 1581 VW-1 et CSA FT1
Résistant aux UV
Oui
Tenue aux frottements
très bon
Tenue aux huiles
in accordance with IEC 60811-2-1; acc. to CSA 22.2, 4 days/100°C

Mâle gauche

Prise de raccordement à gauche
M12, Codage X, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle droite

Prise de raccordement à droite
M12, Codage X, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé

Classifications

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08

Agréments

ROHS
Conforme
