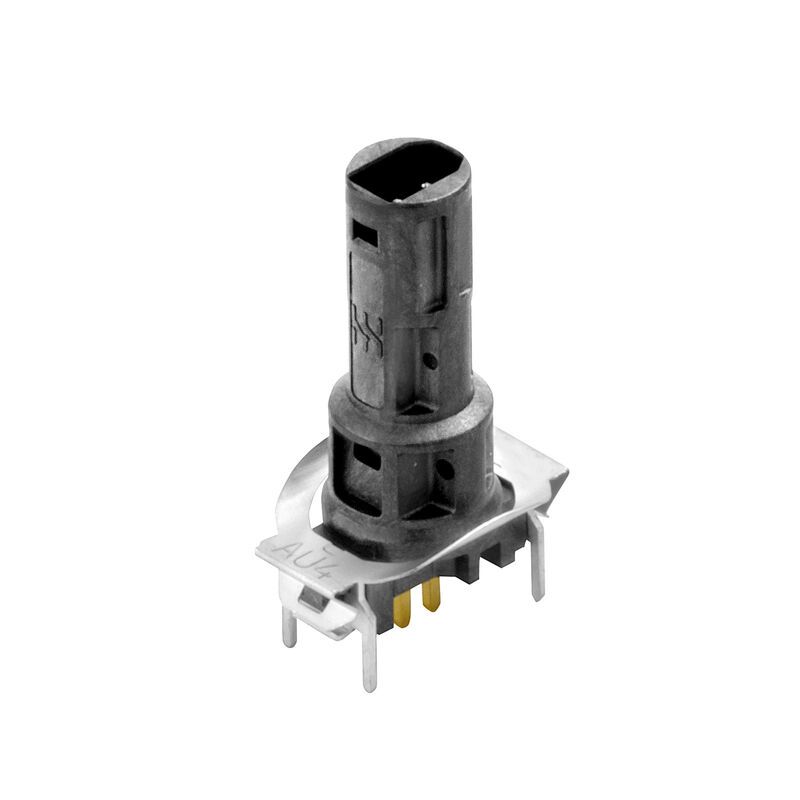

Wtyk montażowy, Wkładka M8 PCB, Połączenie lutowane, IP67 z obudową, Połączenie lutowane THT/THR, 180°, Liczba biegunów: 2, Tape

Nr. produktu 2735920000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 10
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Właściwości elektryczne Normy Dane materiałowe Opakowanie Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Wersja
Wtyk montażowy, Wkładka M8 PCB, Połączenie lutowane, IP67 z obudową, Połączenie lutowane THT/THR, 180°, Liczba biegunów: 2, Tape
Nr zam.
2735920000
Typ
IE-PCB-SPM-P-180-THR
GTIN (EAN)
4050118820164
Ilość
100  szt.
opakowanie
Tape

Wymiary i masa

Głębokość
14,5  mm
Głębokość (cale)
0,571  inch
Wysokość
24  mm
Wysokość (cale)
0,945  inch
Szerokość
10,1  mm
Szerokość (cale)
0,398  inch
Masa netto
3  g

Temperatury

Temperatura eksploatacyjna
-40 °C...85 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Specyfikacje systemu

Cykle wpinania
≥ 100
Kategoria
T1-B
Klasa mocy
T1-B
kąt odejścia
180°
Liczba biegunów
2
montaż na płytce drukowanej
Połączenie lutowane THT/THR
Proces lutowania
Lutowanie rozpływowe
Lutowanie ręczny
Lutowanie falowe
Rodzaj przyłącza
Połączenie lutowane
Rodzina produktów
Industrial Ethernet
Stopień ochrony
IP67 z obudową

Właściwości elektryczne

napięcie znamionowe
72  V
Prąd znamionowy
4 A
Wytrzymałość izolacji
≥ 500 MΩ
Wytrzymałość napięciowa styk / ekran
2250 V DC
Wytrzymałość napięciowa styk / styk
1000 V DC

Normy

Norma dot. łączników wtykowych
IEC 63171-5

Dane materiałowe

Materiał izolacyjny
LCP
Barwny
czarny
Tabela kolorów (podobny)
RAL 9011
Wytrzymałość izolacji
≥ 500 MΩ
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
Materiał styków
stop miedzi
Powierzchnia styku
Ni/Au
Temperatura pracy, min.
-40  °C
Temperatura pracy, max.
85  °C

Opakowanie

opakowanie
Tape
Długość VPE
330  mm
Szerokość VPE
330  mm
Wysokość VPE
49  mm

Klasyfikacje

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01

Dopuszczenia

ROHS
Zgodny
