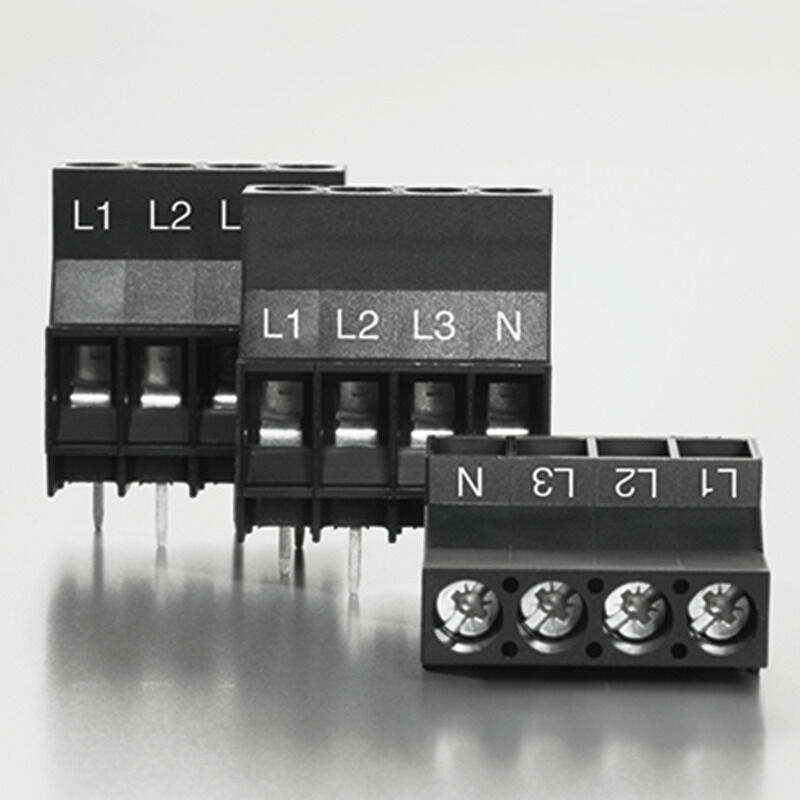

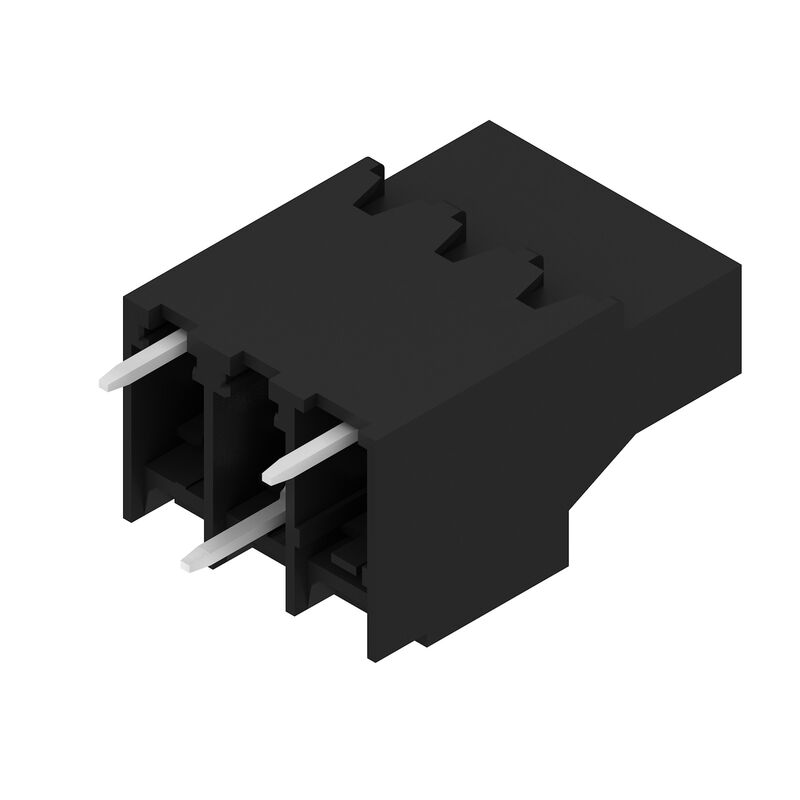

Product image
LL 6.35/03/90V 5.0SN BK BX

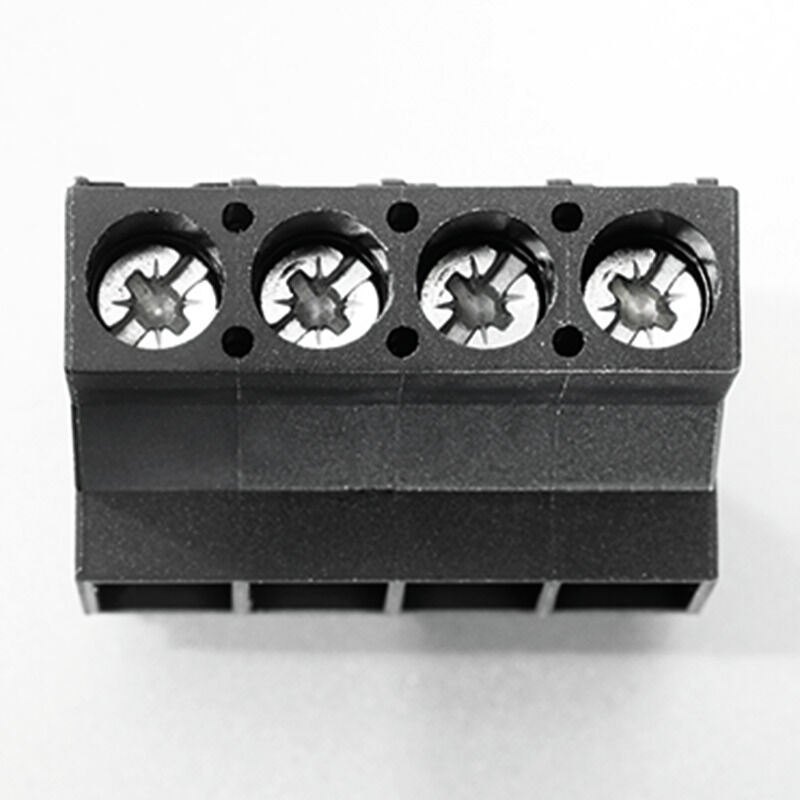

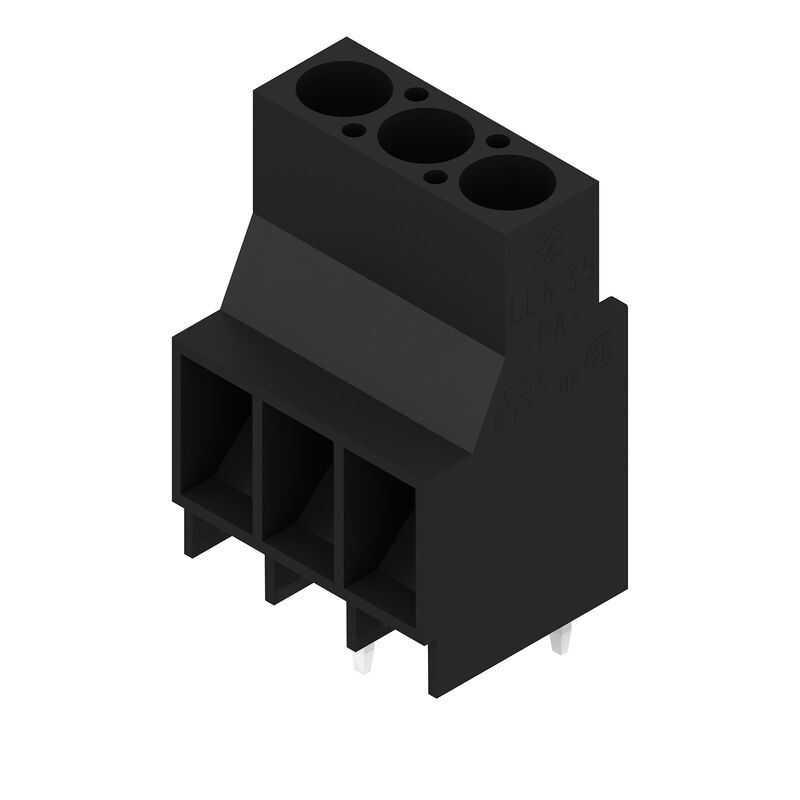

Product image
LL 6.35/03/90V 5.0SN BK BX

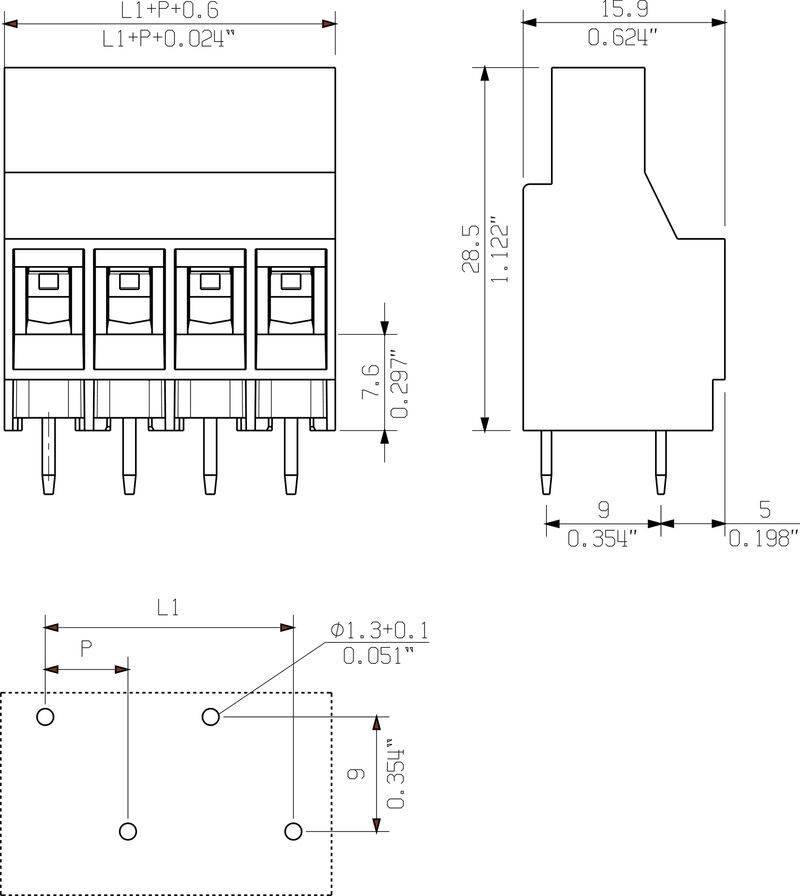

Dimensional drawing
LL 6.35/03/90V 5.0SN BK BX

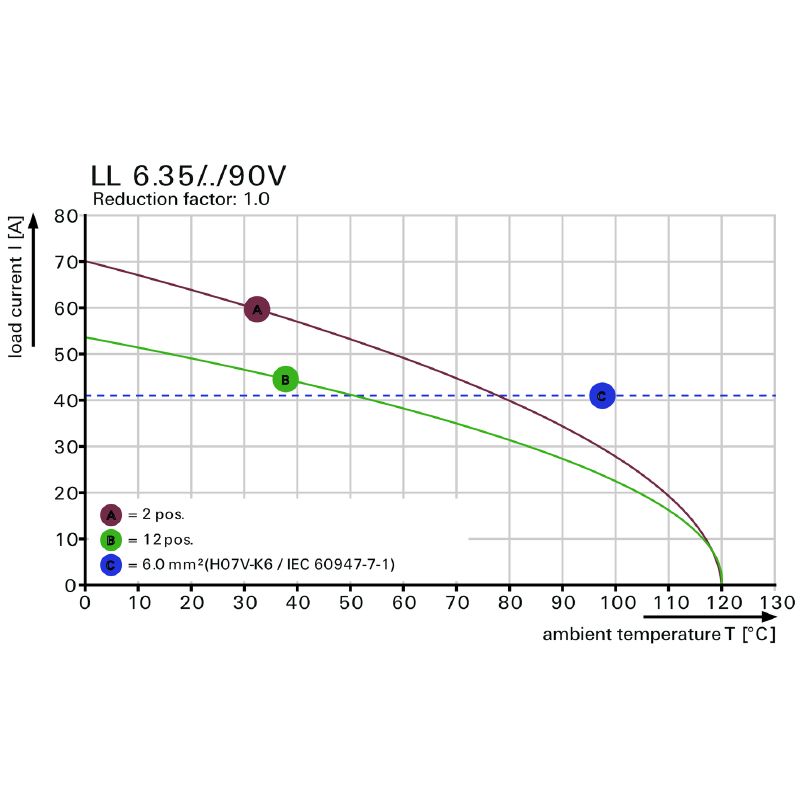

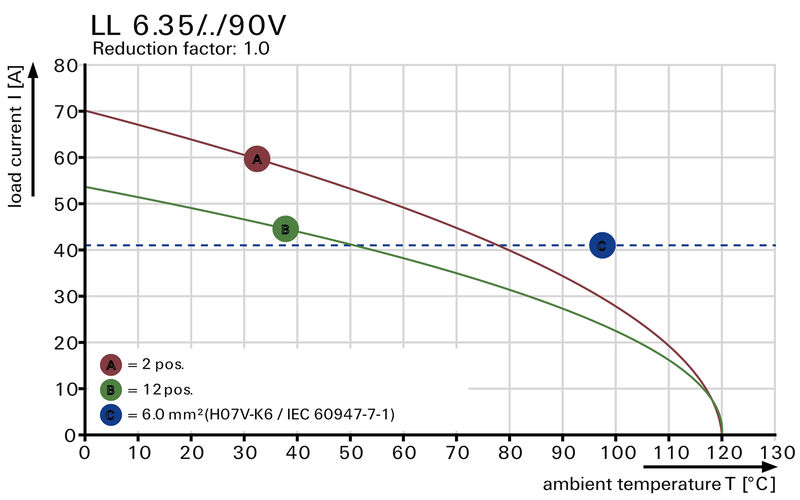

Graph
LL 6.35/03/90V 5.0SN BK BX

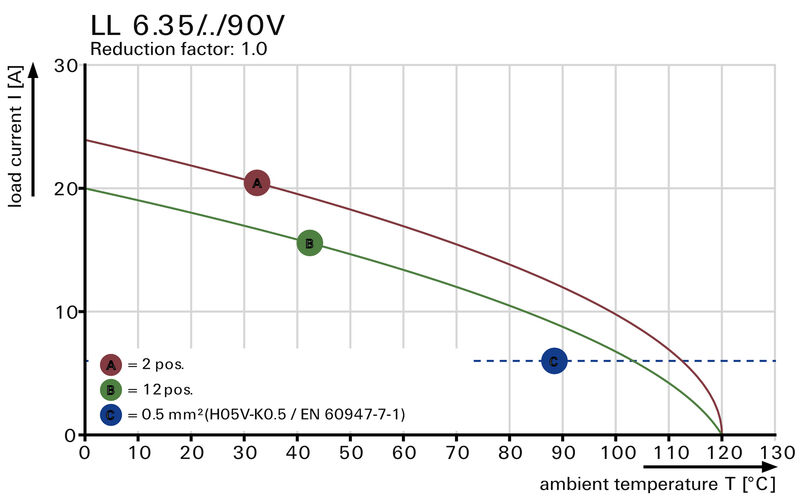

Graph
LL 6.35/03/90V 5.0SN BK BX
Product benefits
Power up to UL 600 V
Offset solder pins
LL 6.35/03/90V 5.0SN BK BX
Product benefits
Secure connection
LL 6.35/03/90V 5.0SN BK BX
Product benefits
Clear marking
Printing on 3 levels is possible

LL 6.35/03/90V 5.0SN BK BX

PCB 단자대, 6.35 mm, 극 수: 3, 90°, 솔더 핀 길이(l): 5 mm, 주석 도금, 검정, 클램프 요크 결선, 클램프 범위, 최대 : 6 mm², 박스

항목 번호 1356840000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 관련 제품 11
Approvals 일반 주문 데이터 Abmessungen und Gewichte 환경 제품 규정 준수 システムパラメータ Material data Conductors suitable for connection Rated data acc. to IEC Dane znamionowe wg CSA UL 1059에 따른 정격 데이터 Balení 유형 테스트 중요 참고 사항 분류

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

일반 주문 데이터

Version
PCB 단자대, 6.35 mm, 극 수: 3, 90°, 솔더 핀 길이(l): 5 mm, 주석 도금, 검정, 클램프 요크 결선, 클램프 범위, 최대 : 6 mm², 박스
Order No.
1356840000
Type
LL 6.35/03/90V 5.0SN BK BX
GTIN (EAN)
4050118214628
Qty.
90 items
제품 데이터
IEC: 1000 V / 32 A / 0.18 - 6 mm²
UL: 600 V / 30 A / AWG 26 - AWG 10
패키징
박스

Abmessungen und Gewichte

Depth
15.85 mm
Depth (inches)
0.624 inch
Height
33.5 mm
높이 (인치)
1.319 inch
가장 낮은 버전의 높이
28.5 mm
Width
19.65 mm
폭 (인치)
0.774 inch
Net weight
5.178 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

システムパラメータ

Product family
OMNIMATE 시그널 - 시리즈 LL
Wire connection method
클램프 요크 결선
Mounting onto the PCB
THT 용접 결선
Conductor outlet direction
90°
Pitch in mm (P)
6.35 mm
Pitch in inches (P)
0.25 "
Number of poles
3
Pin series quantity
1
Fitted by customer
아니요
행 수
1
Max. adjacent poles per row
24
Solder pin length (l)
5 mm
Solder pin dimensions
1.0 x 0.6 mm
Solder eyelet hole diameter (D)
1.3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0.8 x 4.0
PZ 1
스크류드라이버 블레이드 표준
DIN 5264
조임 토크, 최소
0.5 Nm
조임 토크, 최대
0.6 Nm
클램프 스크류
M 3
탈피 길이
8 mm
L1(mm)
12.7 mm
L1(인치)
0.5 "
DIN VDE 0470에 따른 터치 안전 보호
IP 20
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
보호 등급
IP20

Material data

Insulating material
Wemid (PA)
Colour
검정
Colour chart (similar)
RAL 9011과 유사
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
구리 합금
Contact surface
주석 도금
Coating
4-6 μm SN
Tinning type
매트
Layer structure of solder connection
2...4 µm Ni / 4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Conductors suitable for connection

Clamping range, min.
0.18 mm²
Clamping range, max.
6 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 10
Solid, min. H05(07) V-U
0.18 mm²
Solid, max. H05(07) V-U
6 mm²
Stranded, min. H07V-R
0.22 mm²
Stranded, max. H07V-R
4 mm²
Flexible, min. H05(07) V-K
0.22 mm²
Flexible, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0.5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2.5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0.5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
4 mm²
Plug gauge in accordance with EN 60999 a x b; ø
3.6 mm x 3.1 mm; 2.7 mm
Clampable conductor
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0690700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9021040000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0463000000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9019120000
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0372700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      2.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0373000000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9019160000
Reference text
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
32 A
Rated current, max. number of poles (Tu=20°C)
32 A
Rated current, min. number of poles (Tu=40°C)
32 A
Rated current, max. number of poles (Tu=40°C)
32 A
Rated voltage for surge voltage class / pollution degree II/2
1,000 V
Rated voltage for surge voltage class / pollution degree III/2
1,000 V
Rated voltage for surge voltage class / pollution degree III/3
800 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
8 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV
Short-time withstand current resistance
3 x 1s, 120 A

Dane znamionowe wg CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1202191
Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
30 A
Rated current (Use group C / CSA)
30 A
Rated current (Use group D / CSA)
5 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 10
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
30 A
Rated current (Use group C / UL 1059)
30 A
Rated current (Use group D / UL 1059)
5 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 10
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

Balení

Packaging
Box
VPE length
350 mm
VPE width
135 mm
VPE height
41 mm

유형 테스트

Test: Clampable cross section
  • 표준:
    IEC 60999-1 섹션 7 및 9.1 / 11.99, IEC 60947-1 섹션 8.2.4.5.1 / 03.11

중요 참고 사항

IPC conformity
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notes
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
