속성

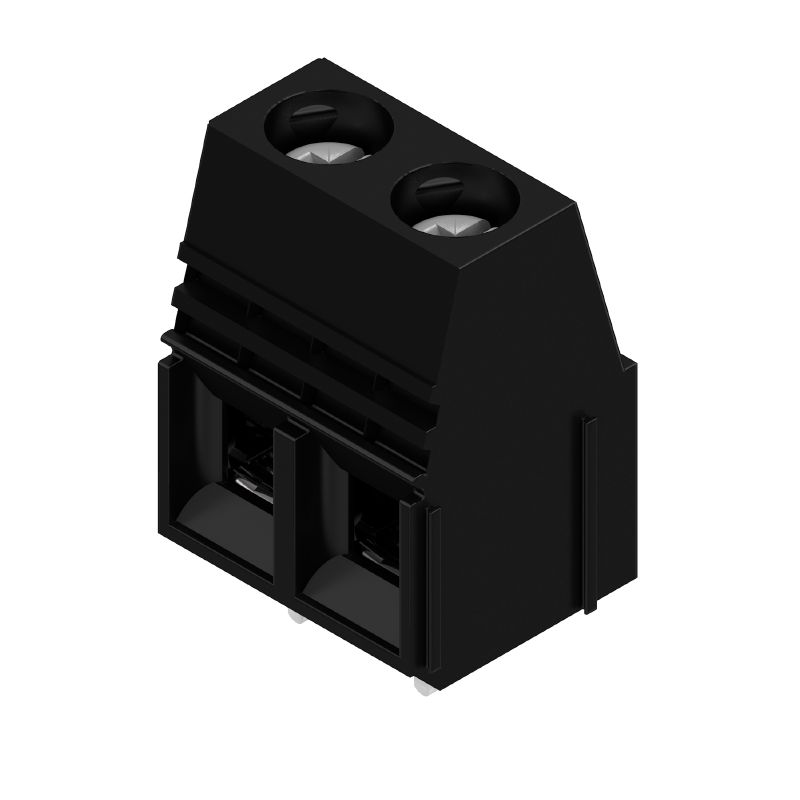

| 버전 | PCB 단자대, 10.16 mm, 극 수: 2, 90°, 솔더 핀 길이(l): 4.5 mm, 주석 도금, 검정, 클램프 요크 결선, 클램프 범위, 최대 : 16 mm², 박스 |
| 주문 번호 | 1934140000 |
| 유형 | LU 10.16/02/90 4.5SN BK BX |
| GTIN(EAN) | 4032248589494 |
| 수량 | 20 items |
| 제품 데이터 |
IEC: 1000 V / 76 A / 0.5 - 16 mm² UL: 300 V / 65 A / AWG 26 - AWG 6 |
| 패키징 | 박스 |
| 깊이 | 18.3 mm |
| 깊이 (인치) | 0.72 inch |
| 높이 | 33 mm |
| 높이 (인치) | 1.299 inch |
| 가장 낮은 버전의 높이 | 28.5 mm |
| 너비 | 20.32 mm |
| 폭 (인치) | 0.8 inch |
| 순중량 | 19.19 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 제품군 | OMNIMATE 파워 - 시리즈 LU |
| 와이어 결선 방식 | 클램프 요크 결선 |
| PCB에 장착 | THT 용접 결선 |
| 도체 아웃렛 방향 | 90° |
| 피치(mm)(P) | 10.16 mm |
| 피치(인치)(P) | 0.4 " |
| 극 수 | 2 |
| 핀 시리즈 수량 | 1 |
| 고객 맞춤 | 예 |
| 행 수 | 1 |
| 층당 최대 인접 폴 | 10 |
| 솔더 핀 길이(l) | 4.5 mm |
| 솔더핀 크기 | 1.2 x 1.2 mm |
| 솔더핀 크기 = d 공차 | 0 / -0,15 mm |
| 솔더 구멍 직경(D) | 1.6 mm |
| 솔더 구멍 직경 공차(D) | + 0,1 mm |
| 폴당 용접 핀 수 | 2 |
| 스크류드라이버 블레이드 | 1.0 x 5.5 |
| 스크류드라이버 블레이드 표준 | DIN 5264 |
| 조임 토크, 최소 | 1.2 Nm |
| 조임 토크, 최대 | 2.2 Nm |
| 클램프 스크류 | M 4 |
| 탈피 길이 | 12 mm |
| L1(mm) | 10.16 mm |
| L1(인치) | 0.4 " |
| DIN VDE 0470에 따른 터치 안전 보호 | IP20 플러그드/ IP10 언플러그드 |
| DIN VDE 57 106에 따른 터치 안전 보호 | 손가락 터치 안전 |
| 보호 등급 | IP20 |
| 볼륨 저항 | 0.50 mΩ |
| 절연재 | Wemid(PA) |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | I |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 600 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 주석 도금 |
| 용접 결선의 레이어 구조 | 1.5...3 µm Ni / 4...6 µm Sn 매트 |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 120 °C |
| 온도 범위, 설치, 최소 | -25 °C |
| 온도 범위, 설치, 최대 | 120 °C |
| 클램프 범위, 최소 | 0.14 mm² |
| 클램프 범위, 최대 | 16 mm² |
| 결선 단면규격 AWG, 최소 | AWG 22 |
| 결선 단면규격 AWG, 최대 | AWG 8 |
| 단선, 최소 H05(07) V-U | 0.5 mm² |
| 단선, 최대 H05(07) V-U | 16 mm² |
| 꼬임, 최소 H07V-R | 6 mm² |
| stranded, 최대 H07V-R | 16 mm² |
| 연선, 최소 H05(07) V-K | 0.5 mm² |
| 연선, 최대 H05(07) V-K | 16 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소 | 2.5 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대 | 10 mm² |
| 와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소 | 2.5 mm² |
| 페럴 포함, DIN 46228 pt 1, 최대 | 10 mm² |
| EN 60999 a x b 규격, ø | 5.4 mm x 5.1 mm; 5.3 mm |
| 클램프형 도체 |
|
| 참조 텍스트 |
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다 |
| 표준에 따라 시험완료 |
IEC 60664-1
IEC 61984 |
| 정격 전류, 극 수(Tu=20°C) | 76 A |
| 정격 전류, 최대 극 수(Tu=20°C) | 72 A |
| 정격 전류, 극 수(Tu=40°C) | 76 A |
| 정격 전류, 최대 극 수(Tu=40°C) | 62 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 1,000 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 690 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3 | 690 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 4 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 6 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3 | 6 kV |
| 단시간 내전류 저항 | 2 x 1s, 700 A |
| 협회(CSA) | CSA |
| 인증 번호(CSA) | 200039-1198743 |
| 정격 전압(사용 그룹 B / CSA) | 300 V |
| 정격 전압(사용 그룹 C / CSA) | 150 V |
| 정격 전압(사용 그룹 D / CSA) | 300 V |
| 정격 전류(사용 그룹 B / CSA) | 65 A |
| 정격 전류(사용 그룹 C / CSA) | 65 A |
| 정격 전류(사용 그룹 D / CSA) | 10 A |
| 와이어 단면적, AWG, 최소 | AWG 22 |
| 와이어 단면적, AWG, 최대 | AWG 6 |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 협회(UR) | UR |
| 인증 번호(UR) | E60693 |
| 정격 전압(사용 그룹 B / UL 1059) | 300 V |
| 정격 전압(사용 그룹 C / UL 1059) | 150 V |
| 정격 전압(사용 그룹 D / UL 1059) | 600 V |
| 정격 전류(사용 그룹 B / UL 1059) | 65 A |
| 정격 전류(사용 그룹 C / UL 1059) | 65 A |
| 정격 전류(사용 그룹 D / UL 1059) | 5 A |
| 와이어 단면적, AWG, 최소 | AWG 26 |
| 와이어 단면적, AWG, 최대 | AWG 6 |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 패키징 | 박스 |
| VPE 길이 | 127 mm |
| VPE 폭 | 89 mm |
| VPE 높이 | 39 mm |
| 테스트: 표시 내구성 |
|
| 테스트: 클램프 사용 가능한 단면 |
|
| 컨덕터의 손상 및 의도치 않은 느슨해짐 테스트 |
|
| 풀아웃 테스트 |
|
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
