속성

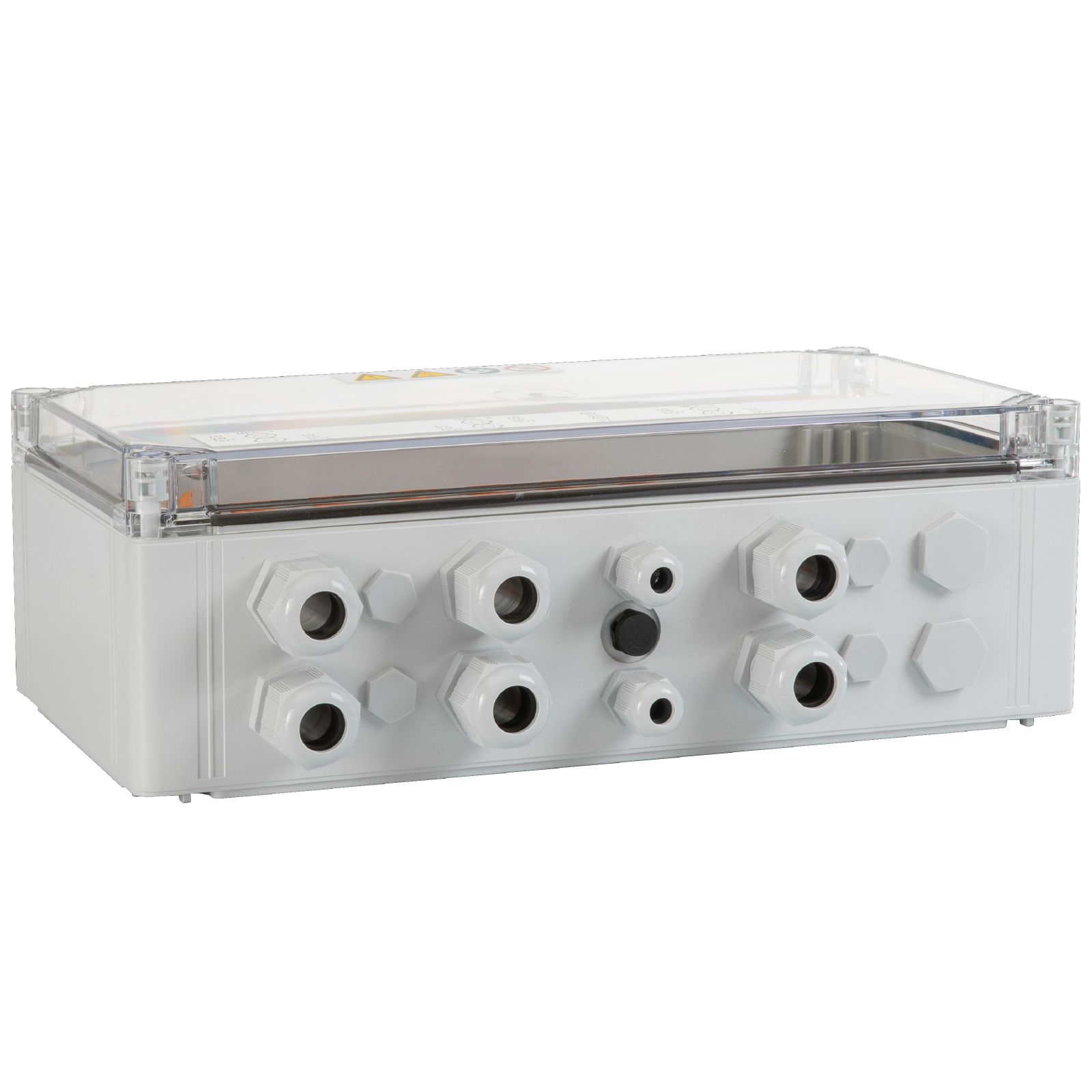

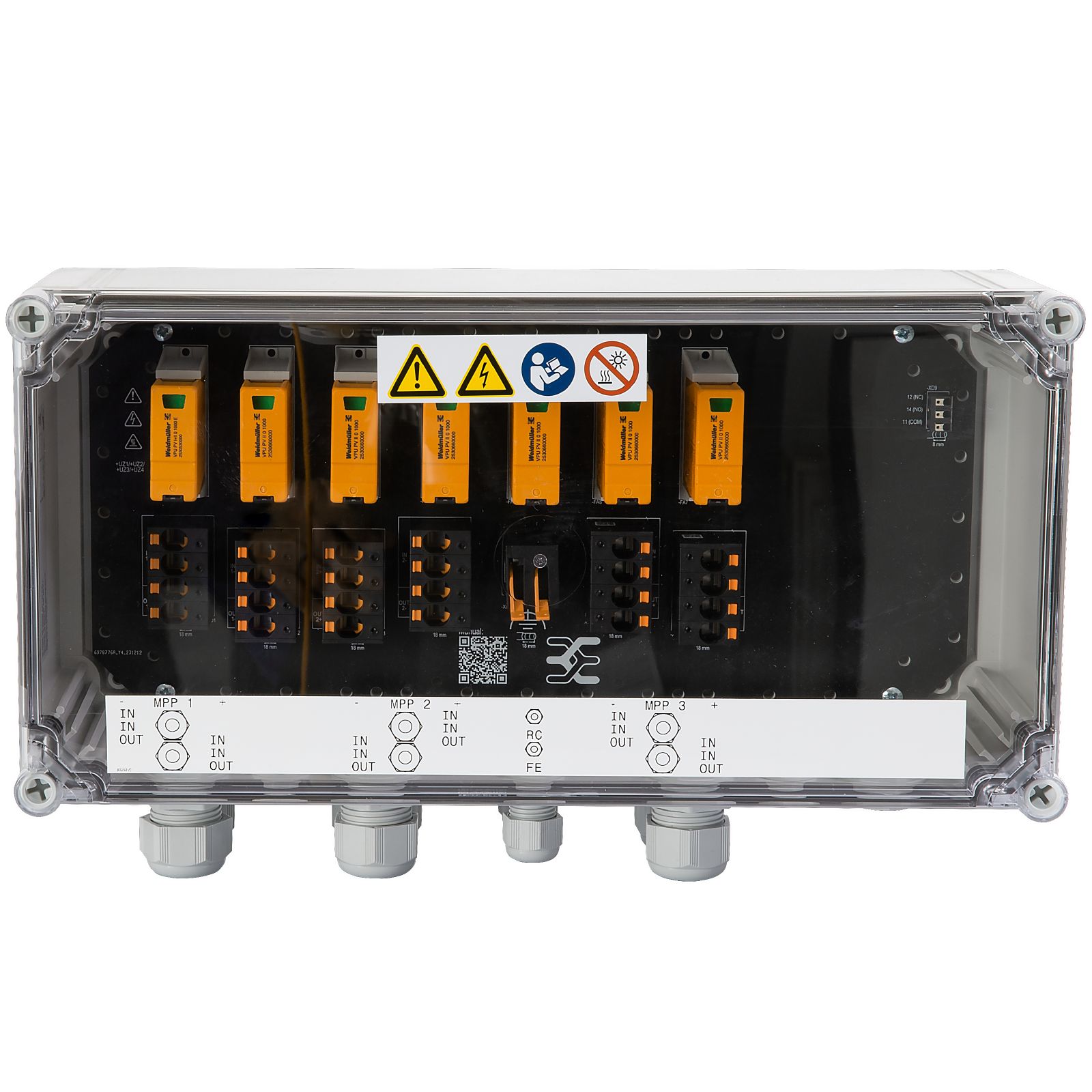

| 버전 | 태양광 발전, 접속반, 3 MPP, MPPT당 입력 2개 / 출력 2개, 서지 보호 II, 케이블 글랜드, 1100 V |
| 주문 번호 | 2975570000 |
| 유형 | PVN DC 2I 2O 3MPP SPD2R CG 11 |
| GTIN(EAN) | 4099986823167 |
| 수량 | 1 items |
| 깊이 | 132 mm |
| 깊이 (인치) | 5.197 inch |
| 높이 | 235 mm |
| 높이 (인치) | 9.252 inch |
| 너비 | 400 mm |
| 폭 (인치) | 15.748 inch |
| 순중량 | 3,016 g |
| 주변 온도 | -40 °C...+50 °C |
| 습도 | 5 ~ 95%, 응결 없음 |
| RoHS 준수 상태 | 준수 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| 시간 간격 | 5년 |
| 전력점당 최대 전류 | 53.6 A |
| 정격 DC 전압 | 1,100 V |
| 정격 단기 전류 저항 |
|
| 결선 유형 스트링 | 내부 단자(케이블 글랜드 피드스루 포함) |
| 보호 등급 | II |
| 인클로저 장착 | 마운팅 풋 경유 |
| 장착 유형 | 벽면 장착 |
| 절연재 |
폴리에스터 유리 섬유 강화, 폴리카보네이트
폴리카보네이트 |
| 충격 저항 |
IEC 62208 규격 IK08
IEC 62262 규격 IK10 |
| 커버 | 분리 가능 |
| 보호 등급 | IP65 |
| 설치 위치 | 옥외 보호 구역(육지 및 바다) |
| 표준 규격 | EN 61439-2 |
| DC 입력 + & |
|
| MPP당 문자열 입력 수 | ≤ 2 |
| 기능성 접지 커넥터 |
|
| 도관 입구 수 | 6 |
| 서지 보호 보조 접점 |
|
| 최대 DC 입력 수 | 최대 전력점 당 2개 입력 병렬 연결 |
| 최대 전력점 수 (MPP) | 3 |
| 퓨즈 유형 | 퓨즈 카트리지 또는 홀더 없음 |
| 입력 수 | 2 |
| DC 출력 + & |
|
| 최대 DC 출력 수 | 최대 전력점 당 2개 출력 병렬 연결 |
| PV 시스템 전압, 최대 Ucpv | 1,100 V |
| 단락 전류 ISCPV | 11,000 A |
| 대기 전력 소비 PC | <0.2 W |
| 방전 전류 In (8/20 µs) | 20 kA |
| 방전 전류, 최대 (8/20 µs) | 40 kA |
| 보호 레벨 Up (+/- , -/PE , +/PE) | ≤ 3.8 kV |
| 보호 레벨 Up (+/-) | ≤ 3.8 kV |
| 보호 레벨 Up (+/PE) | ≤ 3.8 kV |
| 보호 레벨 Up (-/PE) | ≤ 3.8 kV |
| 서지 보호 DC 측 | 1,000 V 타입 II |
| 요구 조건 클래스 | Type II |
| 총 방전 전류 I총계 ( 8/20µs) | 50 kA |
| 최대 연속 작동 전압 DC UCPV 모드 +/-, -/PE, +/PE | 1,100 V |
| 표준 규격 | EN 61439-2 |
| 스위치 디스커넥터 실행 | 스위치 없음 |
| 전압 유형 | DC |
| 승인/인증/적합성 문서 | [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_321889) |
| 기술 문서 |
[Customer drawing PVN DC 2I 1O 3MPP SPD2R CG 11](https://mdcop.weidmueller.com/mediadelivery/asset/900_318543)
[Dimensions](https://mdcop.weidmueller.com/mediadelivery/asset/900_320669) |
| 사용자 문서 | [Manual PV Next Mini double enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_318997) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| 인증 |  |
| ROHS | 준수 |
