SAI-M23-KBC-1.5-.14-.56
SAI-M23-KBC-1.5-.14-.56

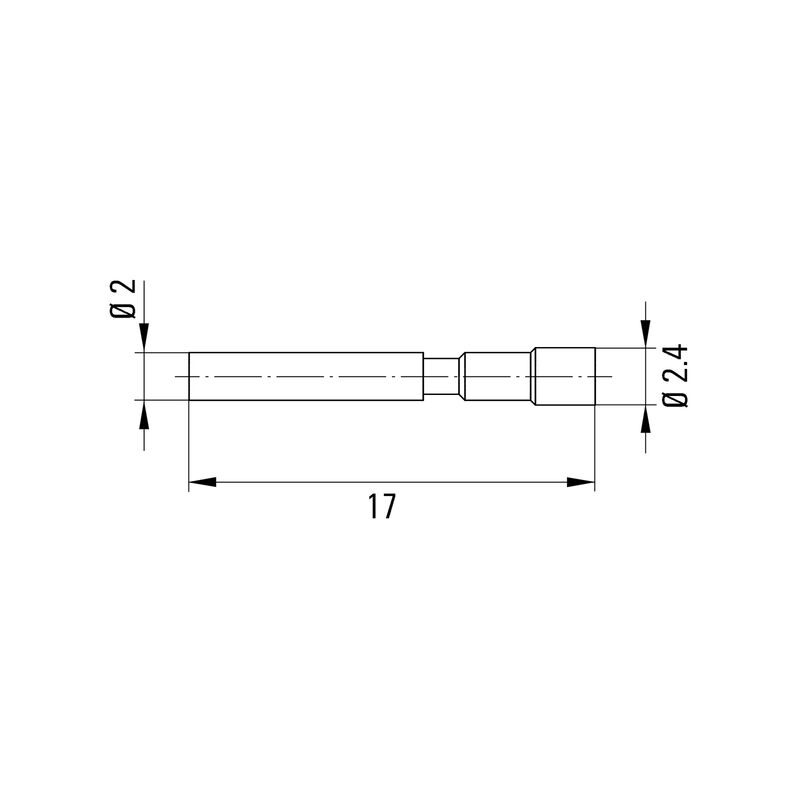

도면

SAI-M23-KBC-1.5-.14-.56

센서/액추에이터 플러그 커넥터, 크림프 접점

항목 번호 1170230000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 2 액세서리입니다 3 관련 제품 3
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 기술 데이터 맞춤형 플러그 커넥터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E344862

일반 주문 데이터

버전
센서/액추에이터 플러그 커넥터, 크림프 접점
주문 번호
1170230000
유형
SAI-M23-KBC-1.5-.14-.56
GTIN(EAN)
4032248962129
수량
50 items

치수 및 중량

순중량
0.28 g

환경 제품 규정 준수

RoHS 준수 상태
준수
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

기술 데이터 맞춤형 플러그 커넥터

결선 유형
크림프 결선
전선 굵기, 최대
0.56 mm²
전선 굵기, 최소
0.14 mm²
절연 저항
> 1010 Ω
접점 유형
암형(Female)
접점 재질
구리-아연 합금
접점 표면
금도금
플러그 주기
> 1000

분류

ETIM 6.0
EC000796
ETIM 7.0
EC000796
ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 9.0
27-44-02-92
ECLASS 9.1
27-44-02-90
ECLASS 10.0
27-44-02-92
ECLASS 11.0
27-44-02-92
ECLASS 12.0
27-44-02-92
ECLASS 13.0
27-44-02-92
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
