SAIE-7/8B-3-0.2U-H
Подобно иллюстрации
SAIE-7/8B-3-0.2U-H
Габаритный чертеж
SAIE-7/8B-3-0.2U-H

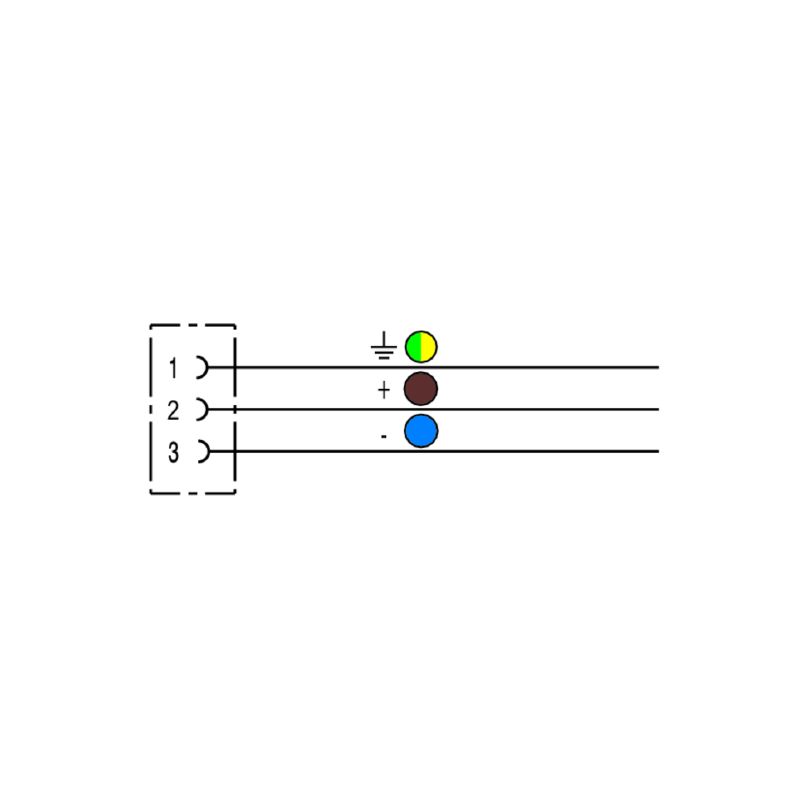

Схема соединений
SAIE-7/8B-3-0.2U-H
Схема контактов
Socket

SAIE-7/8B-3-0.2U-H

Встраиваемый штекер, 7/8", Гнездо, прямое, Монтажная резьба: M26 x 1.5, Количество полюсов: 3, Длина жилы / кабеля: 0.2 m

№ продукта 1292390000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля Технические данные, настраиваемые вставные разъемы Общие данные Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E307231

Основные данные для заказа

Версия
Встраиваемый штекер, 7/8", Гнездо, прямое, Монтажная резьба: M26 x 1.5, Количество полюсов: 3, Длина жилы / кабеля: 0.2 m
Заказ №
1292390000
Тип
SAIE-7/8B-3-0.2U-H
GTIN (EAN)
4050118088519
Кол.
1 Штука

Размеры и массы

Масса нетто
70 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7baf363e-d867-435e-844e-c01f32ebf146

Технические характеристики кабеля

Длина жилы / кабеля
0,2 m
Количество контактов
3
Поперечное сечение жилы
0,75 mm²
Цветовая кодировка
зеленый/желтый
коричневый
синий

Технические данные, настраиваемые вставные разъемы

Вид защиты
IP67
когда ввинчен
Вид соединения
Гнездо
Диапазон температур корпуса
-25…+85 °C
Кабельный ввод
7/8"
Кодировка
нет
Количество полюсов
3
Материал контакта
CuZn
Номинальное напряжение
300 V
Номинальный ток
10 A
Номинальный ток
8A (4- и 5-конт.), 10A (3-конт.)
Основной материал корпуса
Цинковое литье под давлением
никелированный
Поверхность контакта
позолоченный
Циклы коммутации
≥ 100

Общие данные

Aderquerschnitt
0,75 mm²
Anschlussgewinde
7/8"
Anzugsdrehmoment
1,5 Nm
Corrente nominale
10 A
Dławnica kablowa
7/8"
Grado di protezione
IP67
когда ввинчен
Grundläggande material
Полиуретан/Полиуретан
Kontaktoberfläche
позолоченный
Kódování
нет
Material capotas
Цинковое литье под давлением
никелированный
Matériau des contacts
CuZn
Märkspänning
300 V
Polzahl
3
Rated current
8A (4- и 5-конт.), 10A (3-конт.)
Tensione nominale
300 V
Tipo de conexión
Гнездо
Диапазон монтажных моментов затяжки
11.8 ... 12 Nm
Диапазон температур корпуса
-25…+85 °C
Длина жилы / кабеля
0,2 m
Монтажная резьба
M26 x 1.5
Монтажный момент затяжки (блок)
  • мин.:
    11,8 Nm
  • макс.:
    12 Nm
Наружный диаметр провода
-
Номинальное импульсное напряжение
4 000 V
Расчетное напряжение (UL)
600 V
Соединение 1
7/8"
Соединение 2
Flying wires
플러그 주기
≥ 100

Классификации

ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
