SAIE-M8B-5-F13SMT
Подобно иллюстрации
SAIE-M8B-5-F13SMT

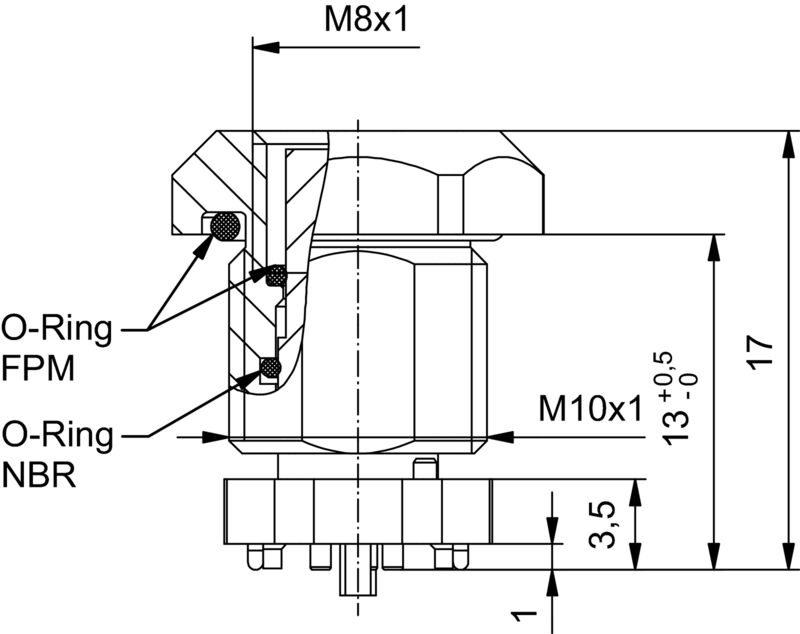

Габаритный чертеж
SAIE-M8B-5-F13SMT
Чертеж PCB платы
SAIE-M8B-5-F13SMT
Схема контактов
Socket

SAIE-M8B-5-F13SMT

Встраиваемый штекер, M8, Монтажная резьба: M10, Количество полюсов: 5, Длина жилы / кабеля:

N.º de artículo 2422680000
Descargar hoja de datos Soporte técnico
Productos relacionados 16
Сертификаты Основные данные для заказа Dimensions et poids Экологическое соответствие изделия Технические данные вставного разъема печатной платы Общие данные Данные о материалах Parámetros del sistema Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Встраиваемый штекер, M8, Монтажная резьба: M10, Количество полюсов: 5, Длина жилы / кабеля:
Заказ №
2422680000
Тип
SAIE-M8B-5-F13SMT
GTIN (EAN)
4050118430202
Кол.
25 Штука

Dimensions et poids

Масса нетто
7,44 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Технические данные вставного разъема печатной платы

Вид монтажа
Фронтальный монтаж
Высота установки
13 mm
Кодировка
B-кодировка
Количество полюсов
5
Корпус
Гнездо M8
Монтажная резьба
M10
Поверхность корпуса
никелированный
Экранированное соединение
Нет
Номинальное напряжение
30 V
Номинальное напряжение
60 В (3-полюсный) / 30 В (4-,5- и 8-полюсный)
Номинальный ток
4 A
Номинальный ток
4 А (3-, 4- и 5-конт.) / 1,5 А (8-конт.)
Диапазон температур
-30…80 °C
Вид защиты
IP67
Поверхность контакта
Au (золото)
Основной материал корпуса
CuZn
никелированный
Соединительная резьба
M8
Момент затяжки
M8 : 0,5 Nm
Монтажная резьба
M10
Диапазон монтажных моментов затяжки
0.8 Nm
Монтажный момент затяжки (блок)
  • máx.:
    0,8 Nm
Сопротивление изоляции
100 MΩ
Szennyezés súlyossága
3 (2 all'interno dell'area sigillata)
플러그 주기
≥ 100
Contact material
Stop Cu
Tätningsmaterial
FPM
Material de la tuerca de bloqueo
CuZn, niquelado
Material de la carcasa con sujeción
CuZn, niquelado
Material de sellado
PUR

Общие данные

Количество полюсов
5
Основной материал корпуса
CuZn
никелированный
Rosca de conexión
M8
Matériau des contacts
Alliage de cuivre
Поверхность контакта
Au (Or)
Tipo de montaje
Montaje frontal
Tipo de protección
IP67
Ciclos de enchufado
≥ 100

Данные о материалах

Материал контакта
Сплав меди
Поверхность контакта
Au (золото)

Parámetros del sistema

Вид защиты
IP67
Количество полюсных рядов
1
Количество полюсов
5
Сопротивление изоляции
100 MΩ
Циклы коммутации
≥ 100

Классификации

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
