SAIEW-M8B-4S-H12TL

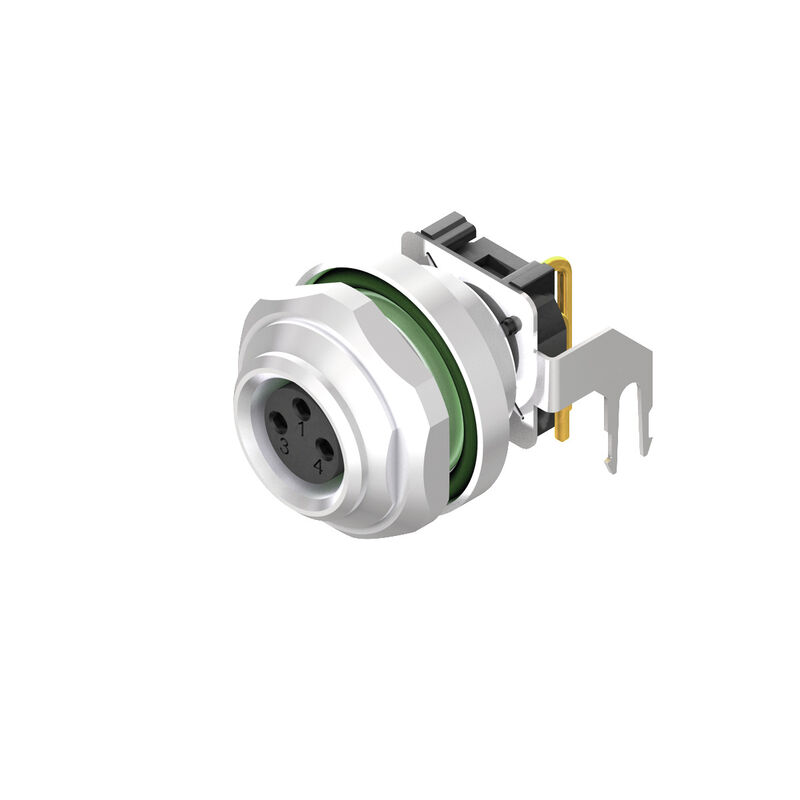

Abbildung ähnlich
SAIEW-M8B-4S-H12TL

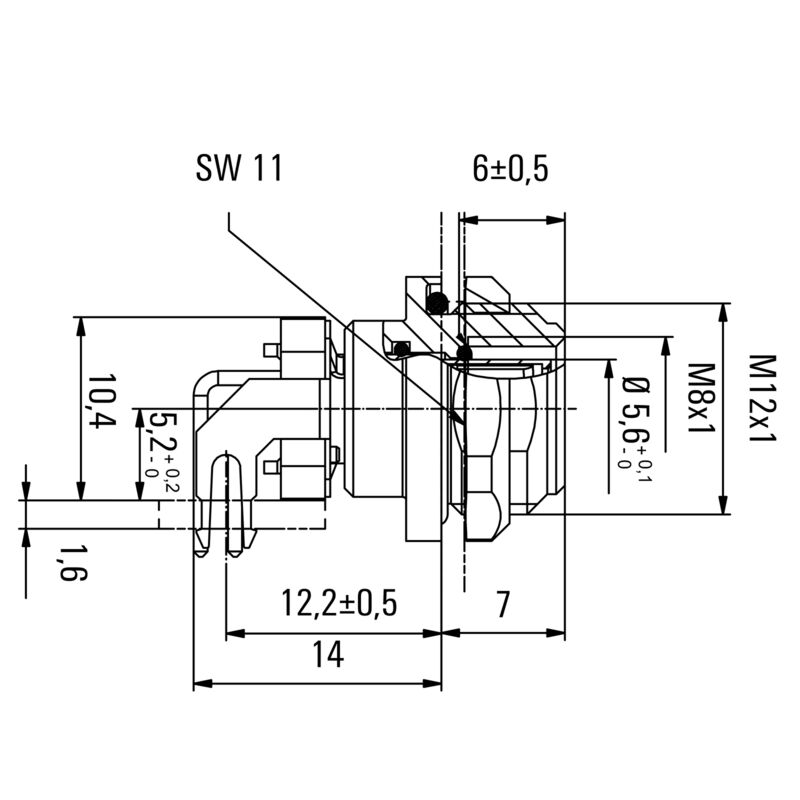

Maßzeichnung
L(board-to-board distance) = 12mm
SAIEW-M8B-4S-H12TL
Leiterplatten-Layout
SAIEW-M8B-4S-H12TL
Schaltbild
Male connector

SAIEW-M8B-4S-H12TL

Einbaustecker, M8, Montagegewinde: M 12, Polzahl: 4, Litzen-/Kabellänge:

Art.-Nr. 2424390000
Datenblatt herunterladen Engineering Support
Verwandte Artikel 8
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technical data of PCB plug-in connector Allgemeine Daten Werkstoffdaten Systemkennwerte Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Einbaustecker, M8, Montagegewinde: M 12, Polzahl: 4, Litzen-/Kabellänge:
Best.-Nr.
2424390000
Art
SAIEW-M8B-4S-H12TL
GTIN (EAN)
4050118430486
Množství
10 Stück

Abmessungen und Gewichte

Net weight
13,7 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technical data of PCB plug-in connector

Codierung
M8 = отсутствует
Einbauhöhe
12 mm
Gehäuse
M8 socket
Montageart
Hinterwandmontage
Montagegewinde
Stift: M10 / Buchse: M12
Polzahl
4
Schirmanschluss
Ja
Nennspannung
30 V
Nennspannung
60 V (3-polig) / 30 V (4-polig)
Nennstrom
4 A
Nennstrom
4 A
Temperaturbereich
-30…80 °C
Schutzart
IP67
Kontaktoberfläche
Au (Gold)
Gehäusebasismaterial
CuZn
vernickelt
Připojovací závit
M8
Anzugsdrehmoment
M8: 0,5 Nm
Rosca de montaje
M 12
Mounting torque
  • max.:
    0,8 Nm
Rögzítési nyomatéktartomány
0.8 Nm
絶縁抵抗
100 MΩ
Verschmutzungsgrad
3 (2 innerhalb des abgedichteten Bereiches)
Steckzyklen
≥ 100
Kontaktmaterial
Cu-leg
Dichtungsmaterial
FPM
Kontermuttermaterial
CuZn, vernickelt
Flanschgehäusematerial
CuZn, vernickelt
Vergussmaterial
PUR

Allgemeine Daten

Polzahl
4
Gehäusebasismaterial
CuZn
vernickelt
Anschlussgewinde
M8
Kontaktmaterial
Cu-leg
Érintkező felület
Au (Gold)
Montageart
Hinterwandmontage
Schutzart
IP67
Steckzyklen
≥ 100

Werkstoffdaten

Materiál kontaktu
Cu-leg
Kontaktoberfläche
Au (Gold)

Systemkennwerte

Isolationswiderstand
100 MΩ
Polreihenzahl
1
Polzahl
4
Schutzart
IP67
Steckzyklen
≥ 100

Klassifikationen

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
