SAIL-M12GM12G-CD-3.0A
SAIL-M12GM12G-CD-3.0A
Rysunek wymiarowy
Male, straight
SAIL-M12GM12G-CD-3.0A
Rysunek wymiarowy
Straight socket
SAIL-M12GM12G-CD-3.0A
Schemat biegunów
M12 = A-coded
SAIL-M12GM12G-CD-3.0A
Schemat biegunów
M12 = A-coded
SAIL-M12GM12G-CD-3.0A
Schemat połączeń
SAIL-M12GM12G-CD-3.0A
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-CD-3.0A

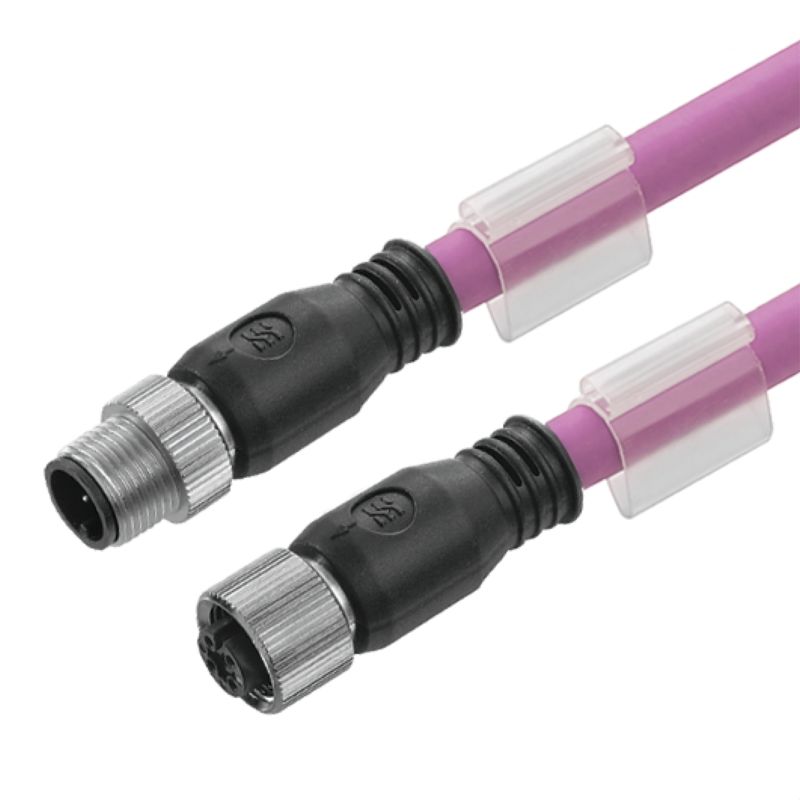

Przewód magistrali, Kabel połączeniowy, M12 / M12, Liczba biegunów: 5, 3 m, złącze męskie, proste - złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1964710300
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Produkty pokrewne 16
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Ogólne dane zamówieniowe

Wersja
Przewód magistrali, Kabel połączeniowy, M12 / M12, Liczba biegunów: 5, 3 m, złącze męskie, proste - złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
1964710300
Typ
SAIL-M12GM12G-CD-3.0A
GTIN (EAN)
4032248650224
Ilość
1 szt.

Wymiary i masa

Masa netto
188 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Accélération
5 m/s²
Cable length
3 m
Hajlítási sugár, min., mozgó
10 x średnica kabla
Halógenos
Nie
Insulation
TPE
Kabel hybrydowy
Nie
Kodowanie kolorami
biały
niebieski
czerwony
czarny
Konfigurowalna długość kabla
Nie
Liczba biegunów
5
Mantelmaterial
PUR
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
Sheathing colour
fioletowy
Shielded
Tak
Sieciowane radiacyjnie
Nie
Speed
180 m/s
Suitable for cable carriers
Tak
Wire cross section (Print/Online)
2 x 0,34 mm² + 2 x 0,22 mm²
Zakres temperatur, stały
-40...80 °C
Zakres temperatur, zmienny, min. / maks.
-10...80 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20236 (80 °C / 30 V)
Średnica zewnętrzna
7 mm ± 0.3 mm
曲げ半径、最小、定置
5 x średnica kabla
구부림 주기
3 miliony

Dane ogólne techniczne

Cykle wpinania
≥ 100
kodowanie
Kodowanie A
LED
Nie
Materiał pierścienia gwintowanego
mosiądz, niklowany
Materiał styków
Ni/Au
Moment dokręcający
M12: 0,8 - 1,2 Nm
Napięcie znamionowe
125 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
Stopień ochrony
IP67
Stopień zanieczyszczenia
3
Wykonanie
złącze męskie, proste - złącze żeńskie, proste
Zakres temperatury obudowy
-25…+80 °C
zmostkowany
Nie
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
M12 / M12

Właściwości elektryczne

Napięcie znamionowe
125 V
Opór izolacji
108 Ω

Standardy ogólne

Zertifikat-Nr. (cULus)
E307231

wtyki lewe

Wtyk po lewej
M12, Kodowanie A, IP67, styk męski, prosty, Tworzywo sztuczne, Ekranowane

wtyki prawe

Wtyk po prawej
M12, Kodowanie A, IP67, styk żeński, prosty, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
