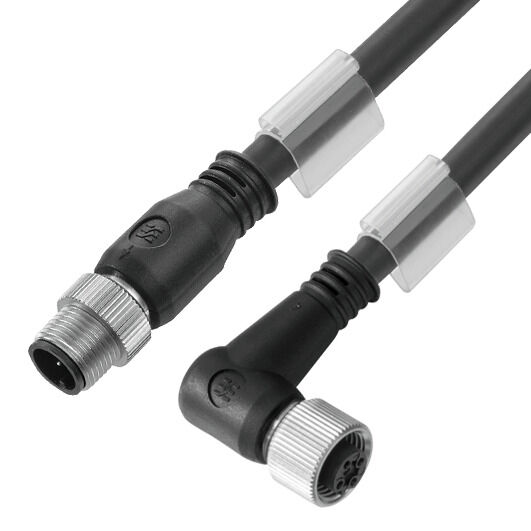

SAIL-M12GM12W-CD-3.0A
SAIL-M12GM12W-CD-3.0A
Rysunek wymiarowy
Male, straight
SAIL-M12GM12W-CD-3.0A
Rysunek wymiarowy
Socket angled
SAIL-M12GM12W-CD-3.0A
Schemat biegunów
M12, pin, A-coded
SAIL-M12GM12W-CD-3.0A
Schemat biegunów
Socket
SAIL-M12GM12W-CD-3.0A
Schemat połączeń
SAIL-M12GM12W-CD-3.0A
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12W-CD-3.0A

Przewód magistrali, Kabel połączeniowy, M12 / M12, Liczba biegunów: 5, 3 m, styk, prosty — gniazdo, 90°, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1061990300
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 5
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla General technical data Właściwości elektryczne Standardy ogólne wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

Ogólne dane zamówieniowe

Wersja
Przewód magistrali, Kabel połączeniowy, M12 / M12, Liczba biegunów: 5, 3 m, styk, prosty — gniazdo, 90°, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
1061990300
Тип
SAIL-M12GM12W-CD-3.0A
GTIN (EAN)
4032248811700
Ilość
1 szt.

Wymiary i masa

Długość
3 mm
Długość (cale)
0,118 inch
Masa netto
195,36 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Cykle gięcia
5 milionów
Długość kabla
3 m
Ekranowane
Tak
Halogenki
Nie
izolacja
PE
Kabel hybrydowy
Tak
Kodowanie kolorami
czerwony
czarny
biały
niebieski
kolor płaszcza
fioletowy
Konfigurowalna długość kabla
Nie
Liczba biegunów
5
liczba żył
5
Materiał płaszcza
PUR
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
Odporność na olej
EN 50363-10-2
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-1-2
Zgodnie z wymaganiami UL1581 UL/ CUL FT1
promień zgięcia min., ruchomy
10 x średnica kabla
Przekrój przewodu (druk/online)
2 x 0,34 mm² + 2 x 0,22 mm²
Przekrój żyły
0,34 mm²
Przydatność do łańcucha ciągowego
Tak
Przyspieszenie
7 m/s²
Prędkość
180 m/s
Sieciowane radiacyjnie
Nie
Zakres temperatur, zmienny, min. / maks.
-20...80 °C
Średnica zewnętrzna
6.9 mm ± 0.3 mm

General technical data

Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Cykle wpinania
≥ 100
kodowanie
Kodowanie A
LED
Nie
Materiał styków
CuZn35PB2
Materiál kroužku se závitem
mosiądz, niklowany
Napięcie znamionowe
125 V
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
Stopień ochrony
IP67
Stopień zanieczyszczenia
3
Temperaturbereich Gehäuse
-25…+80 °C
Wykonanie
styk, prosty — gniazdo, 90°
zmostkowany
Nie
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
M12 / M12

Właściwości elektryczne

Napięcie znamionowe
125 V

Standardy ogólne

Norma dot. łączników wtykowych
IEC 61076-2-101
Nr certyfikatu (cULus)
E307231

wtyki lewe

Plug left
M12, Kodowanie A, Liczba biegunów: 5, IP67, styk męski, prosty, wtyk, Ekranowane

wtyki prawe

Plug right
M12, Kodowanie A, Liczba biegunów: 5, IP67, styk żeński, zakrzywiony 0°, wtyk, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
