SAIL-M12WM12G-5B-5.0U
SAIL-M12WM12G-5B-5.0U
Rysunek wymiarowy
Male, angled
SAIL-M12WM12G-5B-5.0U
Rysunek szczegółowy
Straight socket
SAIL-M12WM12G-5B-5.0U
Schemat biegunów
M12 = B-coded
SAIL-M12WM12G-5B-5.0U
Schemat biegunów
M12 = B-coded
SAIL-M12WM12G-5B-5.0U
Schemat połączeń

SAIL-M12WM12G-5B-5.0U

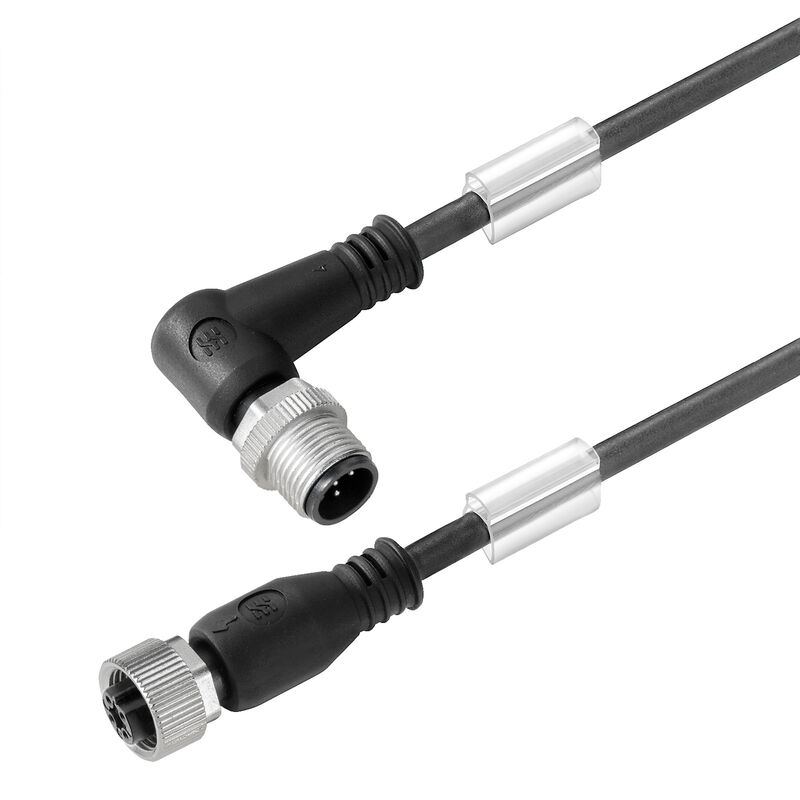

Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 5, 5 m, złącze męskie, kątowe - złącze żeńskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1057890500
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Akcesoria 7 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne Normy wtyki lewe wtyki prawe zdjęcia produktów Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

Ogólne dane zamówieniowe

Wersja
Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 5, 5 m, złącze męskie, kątowe - złącze żeńskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
1057890500
Typ
SAIL-M12WM12G-5B-5.0U
GTIN (EAN)
4032248798568
Ilość
1 szt.

Wymiary i masa

Masa netto
203 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Bez LABS
Tak
Colour coding
brązowy
biały
niebieski
czarny
szary
Cykly ohybu
12 mln
Długość kabla
5 m
Ekranowane
Nie
Gama de temperatura, fija
-50...80 °C
Hajlítási ciklusok csavart
> 5 Mio.
Halogenki
Nie
Hydrolýza a odolnost proti mikrobům
Tak
Irradiation crosslinked
Nie
izolacja
PP
kolor płaszcza
czarny (podobny do RAL 9005)
Konfigurovatelná délka kabelu
Tak
liczba żył
5
Materiál pláště
PUR
Number of poles
5
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
zgodnie z wymaganiami IEC 60332-2-2
Odporność na olej
Tak
promień zgięcia min., ruchomy
10 x średnica kabla
promień zgięcia, min., ułożony na stałe
5 x średnica kabla
Przekrój żyły
0,34 mm²
Przydatność do łańcucha ciągowego
Tak
Przyspieszenie
5 m/s²
Resistant to welding beads
Nie
Rychlost
3,33 m/s
Schweißfunkenbeständigkeit
Nie
Torsion resistance
180 °/m
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Ytterdiameter
4.7 mm ± 0.15 mm
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)
비틀림 길이
1 m
온도 범위, 이동
-25...60 °C

Dane ogólne techniczne

Cykle wpinania
≥ 100
kodowanie
Kodowanie B
LED
Nie
Materiał pierścienia gwintowanego
odlew ciśnieniowy cynkowy
Moment dokręcający
M12: 0,8 - 1,2 Nm
Napięcie znamionowe
60 V
Odporność na wstrząsy i drgania zgodnie z
Rozdział B
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
Stopień ochrony
IP65
IP66
IP67
IP68
po wkręceniu
IP69
Stopień zanieczyszczenia
3
Wykonanie
złącze męskie, kątowe - złącze żeńskie, proste
Zakres temperatury obudowy
-25…+85 °C
zmostkowany
Nie
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
M12 / M12

Właściwości elektryczne

Nominal voltage
60 V
Opór izolacji
108 Ω

Standardy ogólne

Norma dot. łączników wtykowych
IEC 61076-2-101
Nr certyfikatu (cULus)
E307231

Normy

Norma dot. łączników wtykowych
IEC 61076-2-101
Odporność na wstrząsy i drgania zgodnie z
Rozdział B

wtyki lewe

Wtyk po lewej
M12, Kodowanie B, IP69, styk męski, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane

wtyki prawe

Wtyk po prawej
M12, Kodowanie B, IP69, styk żeński, prosty, Tworzywo sztuczne, nieekranowane

zdjęcia produktów

Nagłówek obrazu-08
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Podpis obrazu-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
