SAIL-M12WM8W-4-3.0U
SAIL-M12WM8W-4-3.0U
Dibujo acotado
Male, angled
SAIL-M12WM8W-4-3.0U
Dibujo acotado
Angled socket
SAIL-M12WM8W-4-3.0U
Esquema de polos
M12 = A-coded
SAIL-M12WM8W-4-3.0U
Esquema de polos
Socket
SAIL-M12WM8W-4-3.0U
Esquema de conexiones

SAIL-M12WM8W-4-3.0U

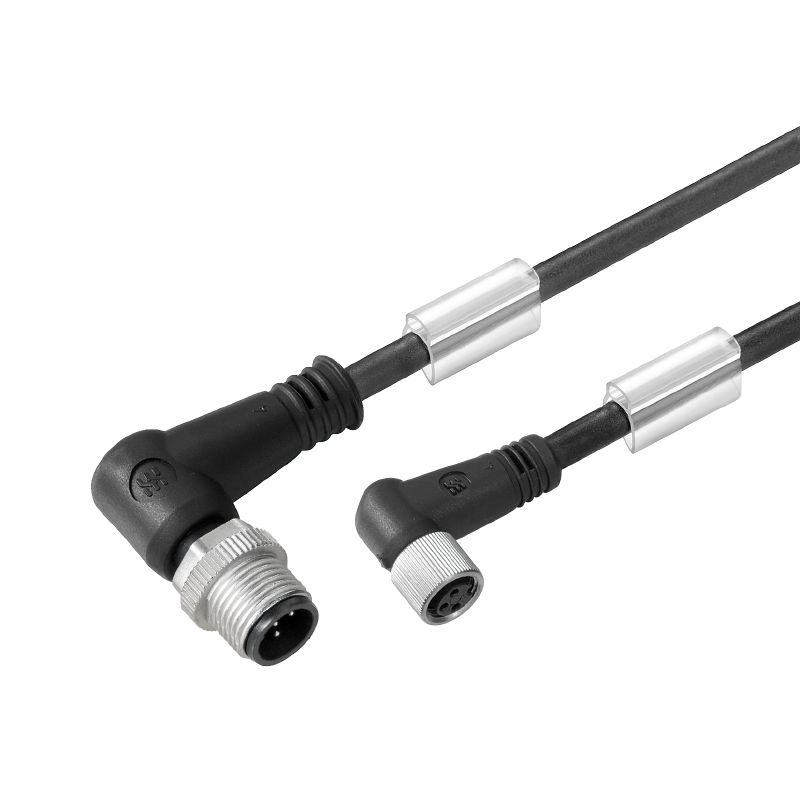

Cable para sensores y actuadores, Cable de conexión, M12 / M8, Número de polos : 4, 3 m, Macho, acodado - Hembra, acodado, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1906340300
Descargar hoja de datos Descargas de productos Soporte técnico
Accesorios 7 Productos relacionados 4
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Propiedades eléctricas Normas generales Normas Plug, left 플러그, 우 Imágenes del producto Clasificaciones

Homologaciones

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Ausfuehrung
Cable para sensores y actuadores, Cable de conexión, M12 / M8, Número de polos : 4, 3 m, Macho, acodado - Hembra, acodado, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Order No.
1906340300
Art
SAIL-M12WM8W-4-3.0U
GTIN (EAN)
4032248529216
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
93,6 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Datos técnicos del cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
No
Apto para cadena de arrastre
Sí
Außendurchmesser
4.4 mm ± 0.2 mm
Ciclos de flexión
12 mi
Ciclos de plegado a torsión
> 5 Mio.
Color de revestimiento
negro
Código de color
marrón
blanco
azul
negro
Délka krutu
1 m
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-40...80 °C
Gama de temperatura, móvil
-25...80 °C
Halógenos
No
Longitud de cable
3 m
Longitud del conductor configurable
No
Material de la funda
PUR
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Polzahl
4
Radio de flexión mín., con movimiento
10 x Kabeldurchmesser
Radio de flexión mín., fijo
5 x Kabeldurchmesser
Resistencia a chispas de soldadura
Nein
Resistencia a la torsión
360 °/m
Resistencia al aceite
gemäß IEC 60811:404
Resistente a hidrólisis y microbios
Ja
Resistente a las salpicaduras de soldadura
Nein
Retardo de llama
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Reticulado por radiación
No
Sección del conductor
0,25 mm²
Sin LABS
Yes
Velocidad
5 m/s

Datos técnicos generales

Coding
M12 = codificación A, M8 = ninguno
Connection thread
M12 / M8
jumpered
No
LED
Ne
Materiale base della custodia
PUR
Plugging cycles
≥ 100
Pollution severity
3
Surface du contact
Aranyozott
Temperature range of housing
-25…+85 °C
Threaded ring material
황동, 니켈 도금
주조 아연
Tightening torque
M8: 0.5 - 0.6 Nm
M12: 0.8 - 1.2 Nm
Változat
핀, 90° - 소켓 90°
공칭 전압
30 V
보호 등급
IP65
IP66
IP67
IP68
когда ввинчен
IP69
절연 저항
108 Ω
정격 전류
4 A

Propiedades eléctricas

Isolationswiderstand
108 Ω
Nennspannung
30 V

Normas generales

Conector norma
IEC 61076-2-101
IEC 61076-2-104

Normas

Conector norma
IEC 61076-2-101
IEC 61076-2-104

Plug, left

Stickkontakt vänster
M12, A-coded, IP69, male contact, angled 90°, Plastic, unshielded

플러그, 우

Штекер правый
M8, IP69, 암형 접점, 90° 꺾임, 플라스틱, LED, 비차폐

Imágenes del producto

Título de ilustración-08
La herramienta perfecta: Screwty ® con función de par de apriete
Dibujo leyenda-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
