SAIL-M23GM23G-MM19-5.0U
SAIL-M23GM23G-MM19-5.0U
Profilritning
Straight socket
SAIL-M23GM23G-MM19-5.0U
Polschema
Male
SAIL-M23GM23G-MM19-5.0U
Polschema
Socket
SAIL-M23GM23G-MM19-5.0U
Kopplingsbild
SAIL-M23GM23G-MM19-5.0U
Det idealiska verktyget: Screwty ® med momentfunktion
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M23GM23G-MM19-5.0U

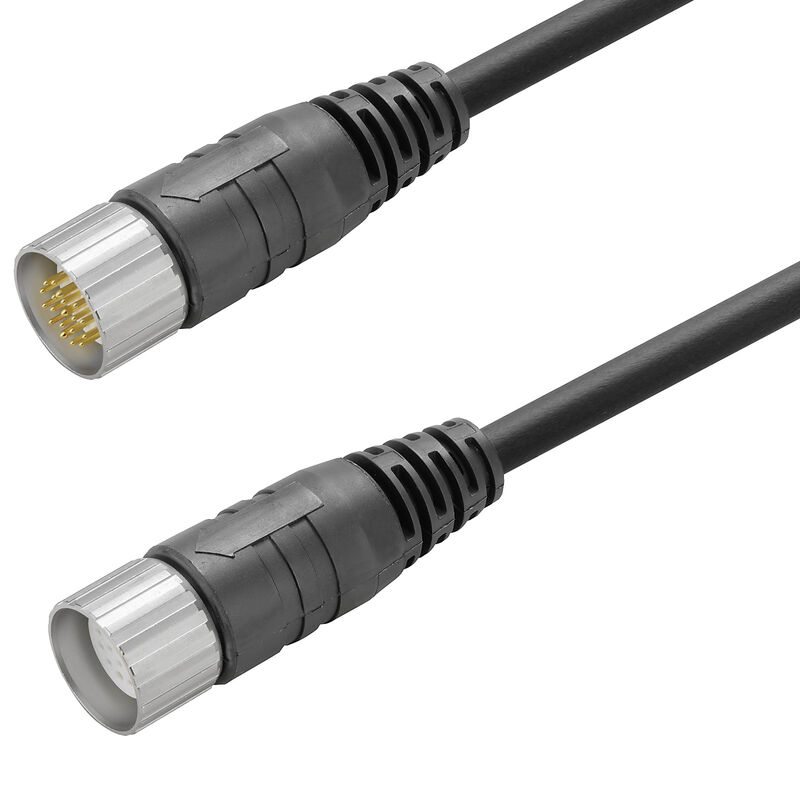

Sensor/Aktuator-Ledning, Anslutningsledning, M23 / M23, Antal poler: 19, 5 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1935510500
Ladda ner datablad Teknisk support
Tillbehör 2 Använda produkter 8
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Allmänna standarder Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E486077

Allmänna beställningsdata

Utförande
Sensor/Aktuator-Ledning, Anslutningsledning, M23 / M23, Antal poler: 19, 5 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
1935510500
Typ
SAIL-M23GM23G-MM19-5.0U
GTIN (EAN)
4032248773138
Förp.
1 items

Mått och vikter

Nettovikt
774 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

Antal poler
19
Bending cycles
2 Mio
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Färkodning
violett
röd
svart
grön/gul
Yellow / brown
Brun/grön
vit
gul
rosa
Grå/brun
brun
grå
Röd/blå
grön
blå
Grå/rosa
vit/grön
Vit/gul
Vit/gråt
Halogen
Nej
izolacja
TPM
Kabeldragningsarea (utskrift/online)
3 x 0,75 mm² + 16 x 0,34 mm²
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
Lunghezza del cavo
5 m
Mantel i enlighet med UL AWM-stil
21198 (80 °C / 300 V)
Mantelmaterial
PUR
Shielded
Nej
Suitable for cable carriers
Ja
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-25...80 °C
Vridtålighet
0 °/m
Ytterdiameter
9.1 mm ± 0.3 mm
Радиус изгиба мин., изменяющийся
10 x kabeldiameter
외피 색상
svart

Allmänna tekniska data

Anslutningsgänga
M23 / M23
Anslutningssida version
  • Anslutningssida:
    1
  • Anslutningsgänga:
    M23
  • Kontakttyp:
    Hane
  • Typ av gänga:
    Innergänga
  • Utgångsriktning:
    rak
  • Anslutningssida:
    2
  • Anslutningsgänga:
    M23
  • Kontakttyp:
    Hona
  • Typ av gänga:
    Yttergänga
  • Utgångsriktning:
    rak
Anslutningssida version 1
M23, Pin, Inner thread, straight
Anslutningssida version 2
M23, Socket, External thread, straight
Anslutningsvridmoment
M23: 2,5 Nm
bockad
Nej
Isolationsmotstånd
1012 Ω
Kapslingsmaterial
PUR
Kontaktyta
förgylld
LED
Nej
Material låsring
Zinkpressgjutning
Märkström
8 A
Nedsmutsningsgrad
2
Nominell spänning
120 V
Skyddsklass
IP67
Stickcykler
≥ 50
Temperaturområde kapsling
-25…+80 °C
Utförande
Stift, rakt - uttag, rakt

Elektriska egenskaper

Isolationsmotstånd
1012 Ω
Nominell spänning
120 V

Allmänna standarder

Tanúsítvány száma (cURus)
E486077

Kontakt vänster

Stickkontakt vänster
M23, IP67, hankontakt, rak, Plast, oskärmad

Kontakt höger

Stickkontakt höger
IP67, honkontakt, rak, Plast, oskärmad

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
