SAIL-M8GM8G-4-7.5U
SAIL-M8GM8G-4-7.5U
Rozměrový výkres
Male, straight
SAIL-M8GM8G-4-7.5U
Rozměrový výkres
Male, straight
SAIL-M8GM8G-4-7.5U
Schéma pólů
Pin
SAIL-M8GM8G-4-7.5U
Schéma pólů
Socket
SAIL-M8GM8G-4-7.5U
Schéma připojení
SAIL-M8GM8G-4-7.5U
Ideální nástroj: Screwty ® s momentovou funkcí
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8G-4-7.5U

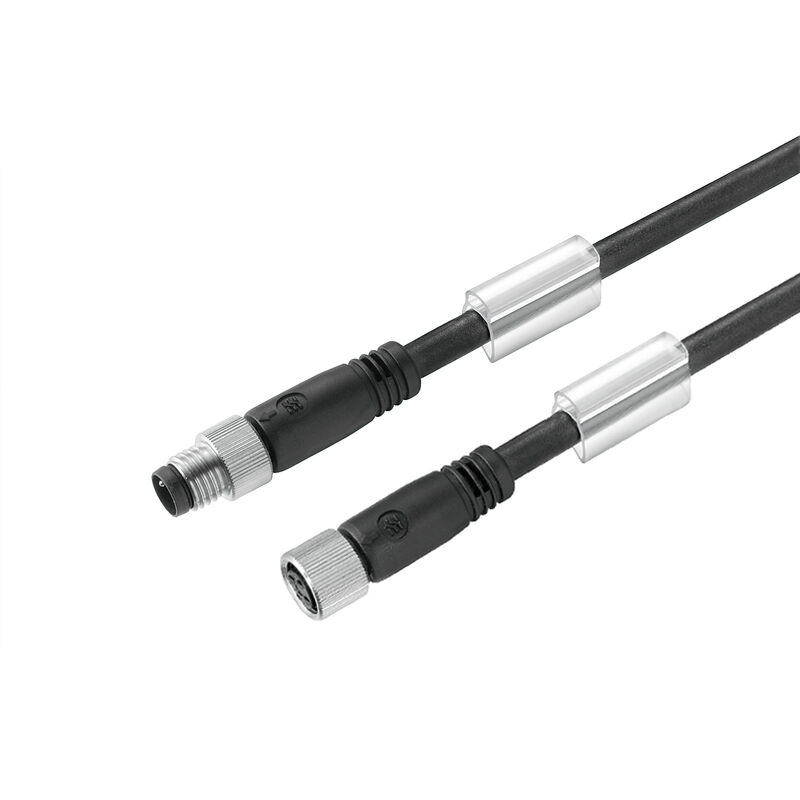

Vedení senzoru/aktoru, Přípojka, M8 / M8, Počet pólů : 4, 7.5 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1880470750
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Příbuzné výrobky 23
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, Přípojka, M8 / M8, Počet pólů : 4, 7.5 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1880470750
Typ
SAIL-M8GM8G-4-7.5U
GTIN (EAN)
4032248887255
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
172,48 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Antal poler
4
Barva opláštění
černá
Bez LABS
Ano
Cicli di flessione a torsione
> 5 Mio.
Colour coding
hnědá
bílá
modrá
černá
Cykly ohybu
12 mil.
Délka kabelu
7,5 m
Halogen
Ne
Hegesztésnek ellenálló
Ne
Hydrolýza a odolnost proti mikrobům
Ano
Izolace
PP
Konfigurovatelná délka kabelu
Ne
Materiál pláště
PUR
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Odolnost vůči olejům
v souladu s IEC 60811:404
Outside diameter
4.4 mm ± 0.2 mm
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5 *průměr
Průřez jádra
0,25 mm²
Resistencia a la torsión
360 °/m
Rychlost
5 m/s
Stíněný
Ne
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20549 (80 °C / 300 V)
Welding spark resistance
Ne
Zesítěné vyzařování
Ne
Zrychlení
5 m/s²
Žíla v souladu se stylem UL AWM
10493 (80 °C / 300 V)
Длина скручивания
1 m

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
30 V
Jmenovitý proud
4 A
Kódování
A-kódování
LED
Ne
Materiál kroužku se závitem
Mosaz poniklovaná
Odpor izolace
108 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M8 / M8
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
přišroubované
IP69
Utahovací moment
M8: 0,5 - 0,6 Nm
Verze
pin, rovný – patice, rovná
Závažnost znečištění
3

Elektrické vlastnosti

Jmenovité napětí
30 V
Odpor izolace
108 Ω

Obecné standardy

Standardní konektor
IEC 61076-2-104
Č. osvědčení (cULus)
E307231

Standardy

Standardní konektor
IEC 61076-2-104

Konektor, vlevo

Zástrčka vlevo
M8, IP69, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
M8, IP69, Kontakt samice, přímý, Plast, nestíněné

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
