속성

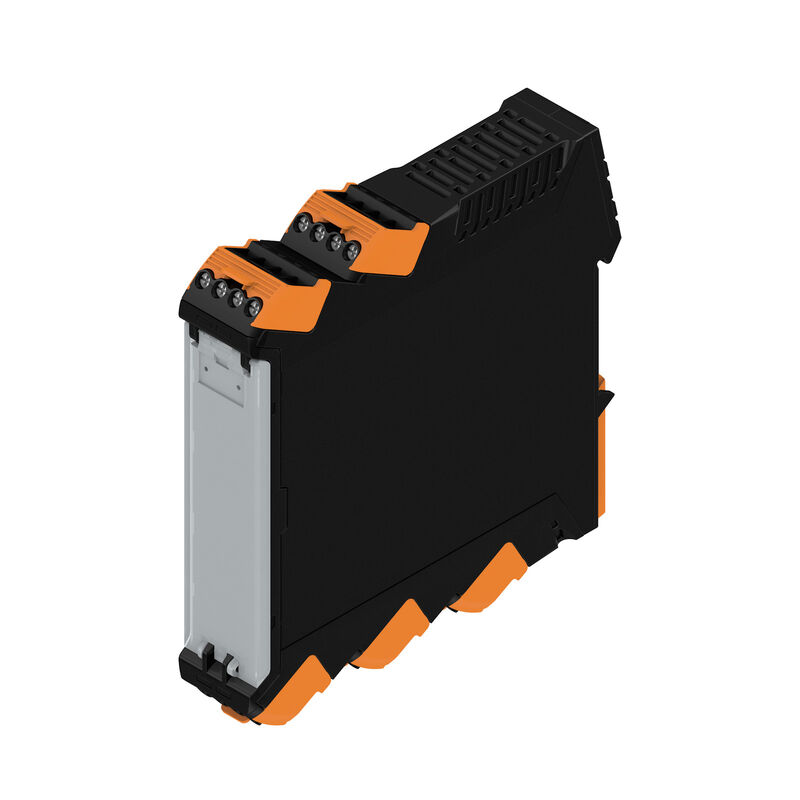

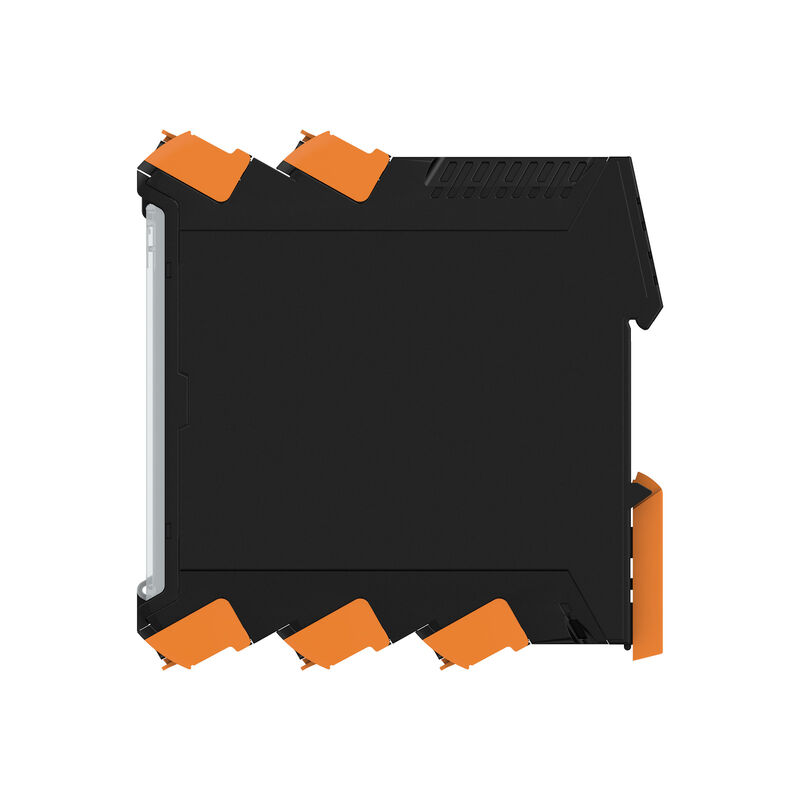

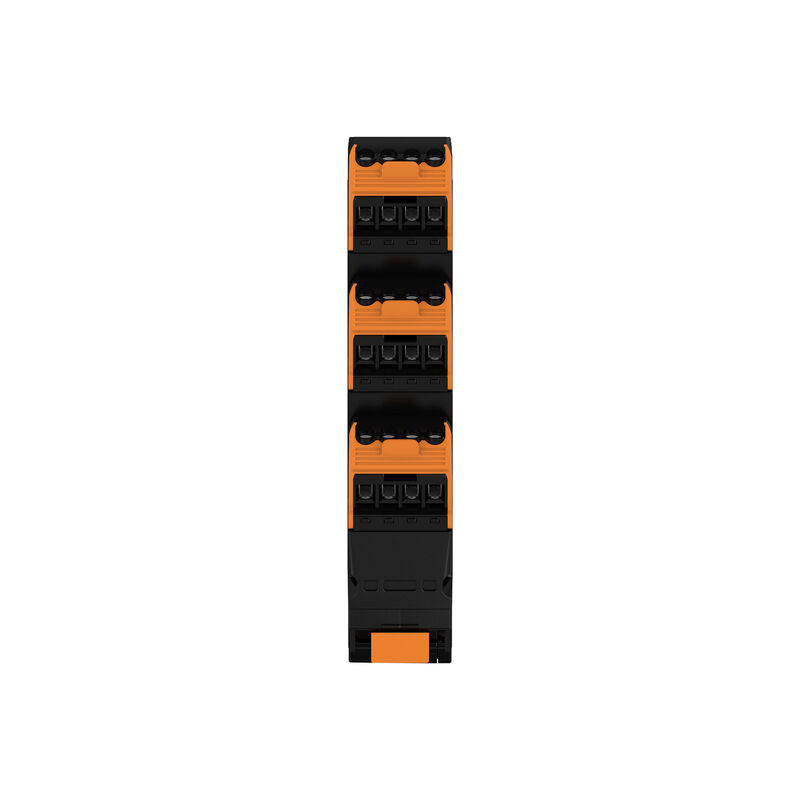

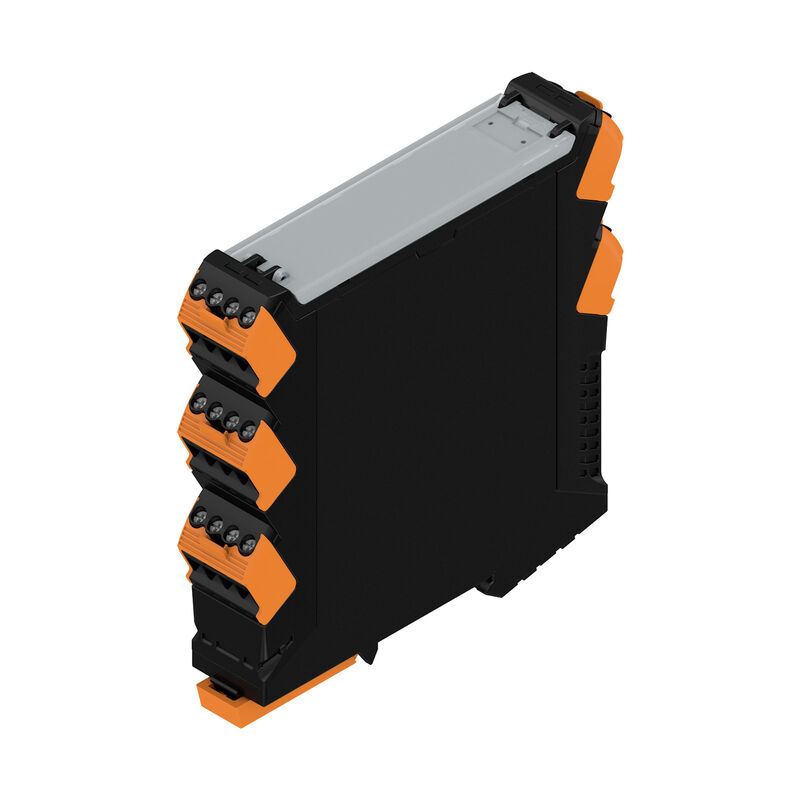

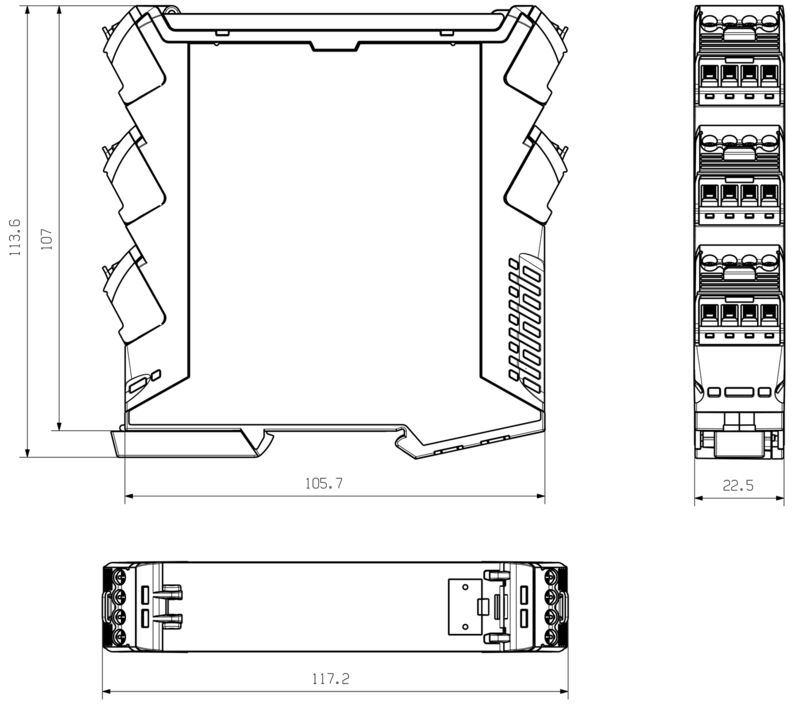

| 버전 | 전자 하우징 샘플, OMNIMATE 하우징 - 시리즈 CH20M 검정, 암형 플러그 등의 개별 부품으로 구성된 개발자용 샘플 키트, 완제품 인클로저, 결선 기술, 너비: 22.5 mm |
| 주문 번호 | 1519340000 |
| 유형 | SAMPLE CH20M22 2/3 |
| GTIN(EAN) | 4050118327021 |
| 수량 | 1 items |
| 깊이 | 113.6 mm |
| 깊이 (인치) | 4.472 inch |
| 높이 | 117.2 mm |
| 높이 (인치) | 4.614 inch |
| 너비 | 22.5 mm |
| 폭 (인치) | 0.886 inch |
| 길이 | 113.6 mm |
| 길이 (인치) | 4.472 inch |
| 순중량 | 132 g |
| 설치 온도 | -25 °C...85 °C |
| 습도 | 5 - 93 % 상대 습도, Tu = 40°C, 비응축 |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 정격 전류, 최대 극 수(Tu=20°C) | 10 A |
| 정격 전류, 최대 극 수(Tu=40°C) | 9 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 400 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 320 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3 | 250 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 250 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 4 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3 | 4 kV |
| CTI(Comparative Tracking Index, 비교 추적 지수) | 400 ≤ CTI <600 |
| UL 94 가연성 등급 | V-0 |
| 재질 | 플라스틱 |
| 절연재 | PA 66 GF 30 |
| 절연재 그룹 | II |
| 표면 마감 | 미처리 |
| 레일 | TS 35 |
| 보호 등급 | IP20(설치 상태) |
| 캡슐화 옵션 | 아니요 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 컬러 코드 | 검정 |
| PCB 두께 | 1.6 mm |
| PCB 형태에 대한 공차 | ±0.1 mm |
| 회로 보드 두께의 공차 | ±0.15 mm |
| 결선 레벨 수 | 3 |
| 환기구 수 | 1 |
| 극 수 | 4 |
| 점프바 | 아니요 |
| PCB에 대한 접점의 유형 | 솔더 결선, 직접 |
| 결선 유형 | 플러그형 |
| 플립오버 장착식 | 예 |
| 마커 결합 가능 | 예 |
| 기능 포트 대비 컷아웃 일체형 | 아니요 |
| 클립온풋 색상 | 주황색 |
| 점프바 | 아니요 |
| 결선 레벨 수 | 3 |
| 극 수 | 4 |
| 와이어 결선 방식 | 클램프 요크 결선 |
| 탈피 길이 | 8 mm |
| 조임 토크, 최소 | 0.4 Nm |
| 조임 토크, 최대 | 0.5 Nm |
| 클램프 범위, 최소 | 0.13 mm² |
| 클램프 범위, 최대 | 2.5 mm² |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면규격 AWG, 최대 | AWG 14 |
| 단선, 최소 H05(07) V-U | 0.2 mm² |
| 단선, 최대 H05(07) V-U | 2.5 mm² |
| stranded, 최대 H07V-R | 2.5 mm² |
| 연선, 최소 H05(07) V-K | 0.2 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소 | 0.25 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대 | 2.5 mm² |
| 와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소 | 0.25 mm² |
| 페럴 포함, DIN 46228 pt 1, 최대 | 2.5 mm² |
| 최대 수용 전선 범위 | 2.5 mm² |
| 엔지니어링 데이터 |
[CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199728) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1519340000) |
| 기술 문서 | [PCB_position_50881_LP-POSITION_22MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188761) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-02 |
| ECLASS 12.0 | 27-18-27-02 |
| ECLASS 13.0 | 27-19-05-01 |
| ECLASS 14.0 | 27-19-01-01 |
| ROHS | 준수 |
액세서리
-
-
항목 번호:1069770000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 좌측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 5.9 mm, 주석 도금, 검정, 박스
-
항목 번호:1069810000패키징 단위:130 PC
PCB 플러그인 커넥터, 결선 요소, 좌측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 5.9 mm, 주석 도금, 검정, Tape
-
항목 번호:1069640000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 좌측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 4.2 mm, 주석 도금, 검정, 박스
-
항목 번호:1069670000패키징 단위:130 PC
PCB 플러그인 커넥터, 결선 요소, 좌측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 4.2 mm, 주석 도금, 검정, Tape
-
항목 번호:1063220000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 좌측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 1.5 mm, 주석 도금, 검정, 박스
-
항목 번호:1063250000패키징 단위:130 PC
PCB 플러그인 커넥터, 결선 요소, 좌측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 1.5 mm, 주석 도금, 검정, Tape
-
-
항목 번호:1472830000패키징 단위:50 PC
후드, OMNIMATE 하우징 - 시리즈 CH20M 아게이트 그레이, 측면 요소 커버, 너비: 22.5 mm
-
항목 번호:1432890000패키징 단위:50 PC
후드, OMNIMATE 하우징 - 시리즈 CH20M 밝은 회색, 측면 요소 커버, 너비: 22.5 mm
-
항목 번호:1221310000패키징 단위:50 PC
후드, OMNIMATE 하우징 - 시리즈 CH20M 검정, 측면 요소 커버, 너비: 22.5 mm
-
항목 번호:1413740000패키징 단위:50 PC
후드, OMNIMATE 하우징 - 시리즈 CH20M 흑연 회색, 측면 요소 커버, 너비: 22.5 mm
-
-
-
항목 번호:1421750000패키징 단위:78 PC
PCB 플러그인 커넥터 BHZ 5.00/04/90LH SN BK/GGY BX cod. 02
-
항목 번호:1372520000패키징 단위:78 PC
PCB 플러그인 커넥터 BHZ 5.00/04/90LH SN GGY/GGY BX cod. 02
-
항목 번호:1372580000패키징 단위:78 PC
PCB 플러그인 커넥터 파란색 릴리스 레버 BHZ 5.00/04/90LH SN GGY/BL BX cod. 02
-
-
-
-
항목 번호:1069740000패키징 단위:130 PC
PCB 플러그인 커넥터, 결선 요소, 우측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 5.9 mm, 주석 도금, 검정, Tape
-
항목 번호:1069710000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 우측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 5.9 mm, 주석 도금, 검정, 박스
-
항목 번호:1989190000패키징 단위:78 PC
PCB 플러그인 커넥터, 암형 플러그, 5.00 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 박스
-
항목 번호:1497500000패키징 단위:78 PC
PCB 플러그인 커넥터, 암형 플러그, 5.00 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 박스
-
항목 번호:1989090000패키징 단위:78 PC
PCB 플러그인 커넥터, 암형 플러그, 5.00 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 박스
-
항목 번호:1063180000패키징 단위:130 PC
PCB 플러그인 커넥터, 결선 요소, 우측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 1.5 mm, 주석 도금, 검정, Tape
-
항목 번호:1069570000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 우측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 4.2 mm, 주석 도금, 검정, 박스
-
항목 번호:1063150000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 우측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 1.5 mm, 주석 도금, 검정, 박스
-
항목 번호:1069610000패키징 단위:130 PC
PCB 플러그인 커넥터, 결선 요소, 우측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 4.2 mm, 주석 도금, 검정, Tape
개별 부품
-
항목 번호:1104450000패키징 단위:10 PC
모듈형 하우징, OMNIMATE 하우징 - 시리즈 CH20M 검정, 베이스 요소, 너비: 22.5 mm
-
항목 번호:1069770000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 좌측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 5.9 mm, 주석 도금, 검정, 박스
-
-
항목 번호:2418640000패키징 단위:50 PC
전면 요소, OMNIMATE 하우징 - 시리즈 CH20M 검정, 전면 요소 추가, 플립 커버 준비물 포함, 너비: 22.5 mm
-
항목 번호:1139790000패키징 단위:10 PC
측면 요소, OMNIMATE 하우징 - 시리즈 CH20M 검정, 측면 요소, 너비: 22.5 mm
-
항목 번호:1069710000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 우측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 5.9 mm, 주석 도금, 검정, 박스
-
항목 번호:1073420000패키징 단위:50 PC
모듈형 하우징, OMNIMATE 하우징 - 시리즈 CH20M 투명, 플립 커버, 너비: 22.5 mm
-
항목 번호:2418650000패키징 단위:10 PC
측면 요소, OMNIMATE 하우징 - 시리즈 CH20M 검정, 측면 요소, 너비: 22.5 mm
