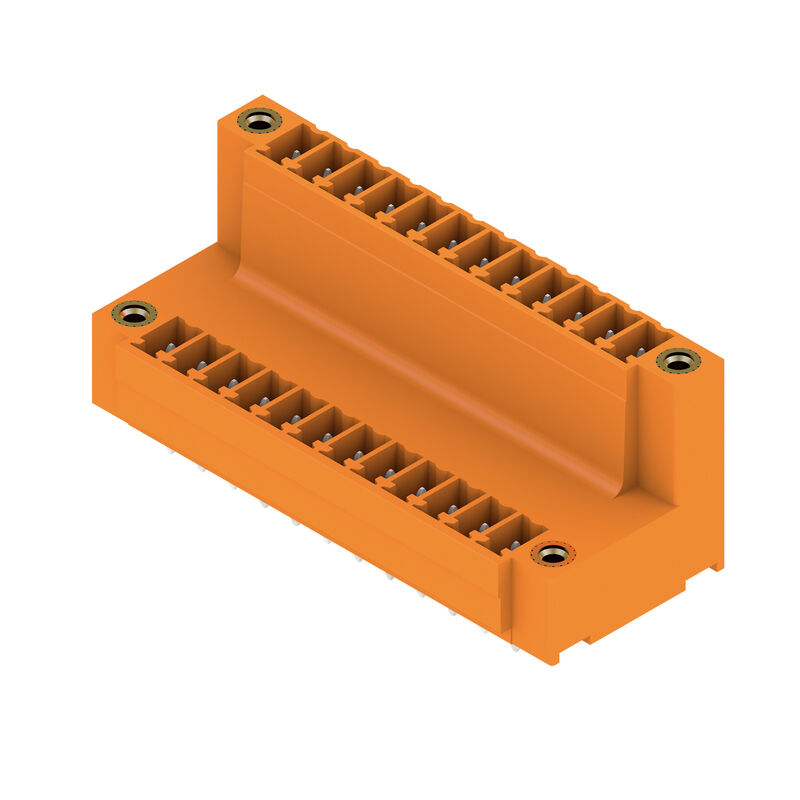

SCDV 3.81/24/180F 3.2SN OR BX
Produktillustration
SCDV 3.81/24/180F 3.2SN OR BX
Produktillustration
SCDV 3.81/24/180F 3.2SN OR BX
Dimensional drawing

SCDV 3.81/24/180F 3.2SN OR BX

PCB plug-in connector, male header, Flange, THT solder connection, 3.81 mm, Number of poles: 24, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Produkt-ID 1035090000
Ladda ner datablad Supporto ingegneristico Download dei prodotti
Använda produkter 15
Dopuszczenia 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 Material data IEC 정격데이터 Dane znamionowe wg CSA Номинальные характеристики по UL 1059 패키징 Important note Classifications

Dopuszczenia

ROHS
Zgodny

일반 주문 데이터

Versione
PCB plug-in connector, male header, Flange, THT solder connection, 3.81 mm, Number of poles: 24, 180°, Solder pin length (l): 3.2 mm, tinned, orange, Box
N. d’ordine
1035090000
Tipo
SCDV 3.81/24/180F 3.2SN OR BX
GTIN (EAN)
4032248762385
수량
50 szt.
parametry produktu
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
opakowanie
skrzynia

치수 및 중량

Profondità
22,7 mm
Depth (inches)
0,894 inch
Posizione verticale
25,1 mm
Height (inches)
0,988 inch
Height of lowest version
21,9 mm
Larghezza
56,11 mm
Szerokość (cale)
2,209 inch
순중량
12,768 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf6d7a85-f544-4ef5-9f0d-e42877c7f5e6

시스템 사양

Famiglia prodotti
OMNIMATE 시그널 - 시리즈 BC/SC 3.81
Tipo di collegamento
Board connection
Montaggio su circuito stampato
Połączenie lutowane THR
Passo in mm (P)
3,81 mm
Passo in pollici (P)
0,15 "
Angolo di uscita
180°
Количество полюсов
24
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0,02 / -0.2 mm
솔더핀 크기
d = 1.0 mm
Octagonal
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
솔더 구멍 직경(D)
1,2 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
41,91 mm
L1 i tum
1,65 "
Antal rader
2
Polradstal
2
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Max. instickskraft/pol
7,5 N
Max. dragkraft/pol
5,5 N
Åtdragningsmoment
  • Momenttyp:
    Montageskruv, Kretskort
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Rekommenderad skruv:
      • Artikelnummer:
        1610740000

Material data

절연재
PA GF
컬러 코드
orange
컬러 차트(유사)
RAL 2000
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
Класс пожаростойкости UL 94
V-0
접점 재질
Cu-alloy
접점 표면
tinned
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17,5 A
정격 전류, 극 수(Tu=40°C)
17 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2,5 kV
단시간 내전류 저항
3 x 1s with 76 A

Dane znamionowe wg CSA

Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
11 A
Corrente nominale (Gruppo D / CSA)
10 A

Номинальные характеристики по UL 1059

Tensione nominale (Gruppo B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
11 A
Corrente nominale (Gruppo D / UL 1059)
10 A

패키징

Imballaggio
박스
Lunghezza VPE
300 mm
Larghezza VPE
255 mm
Altezza VPE
28 mm

Important note

IPC 준수
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
참고 사항
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Symbol P na rysunkach oznacza raster
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Classifications

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
