속성

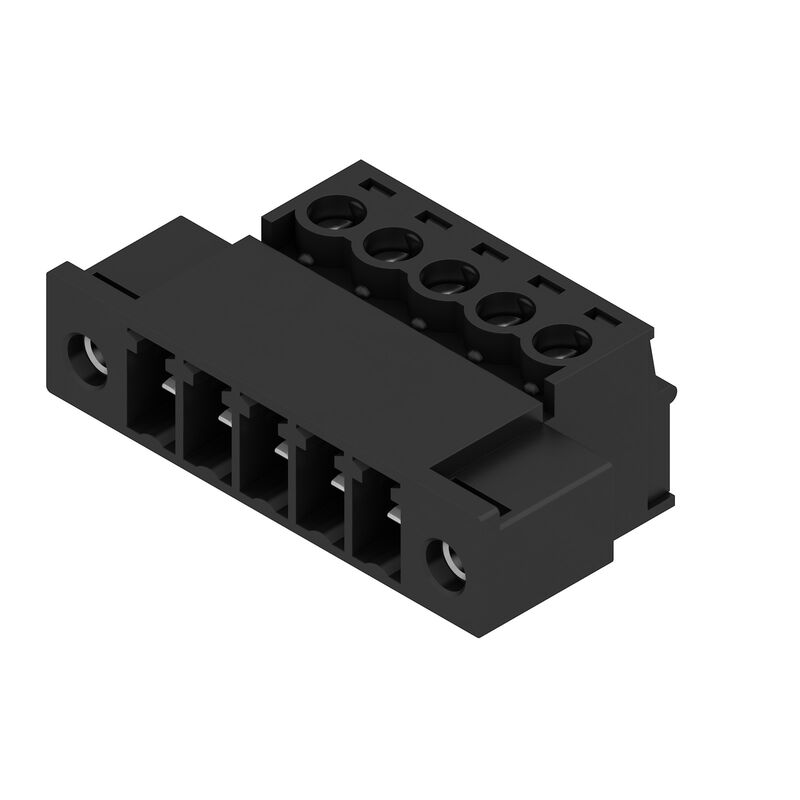

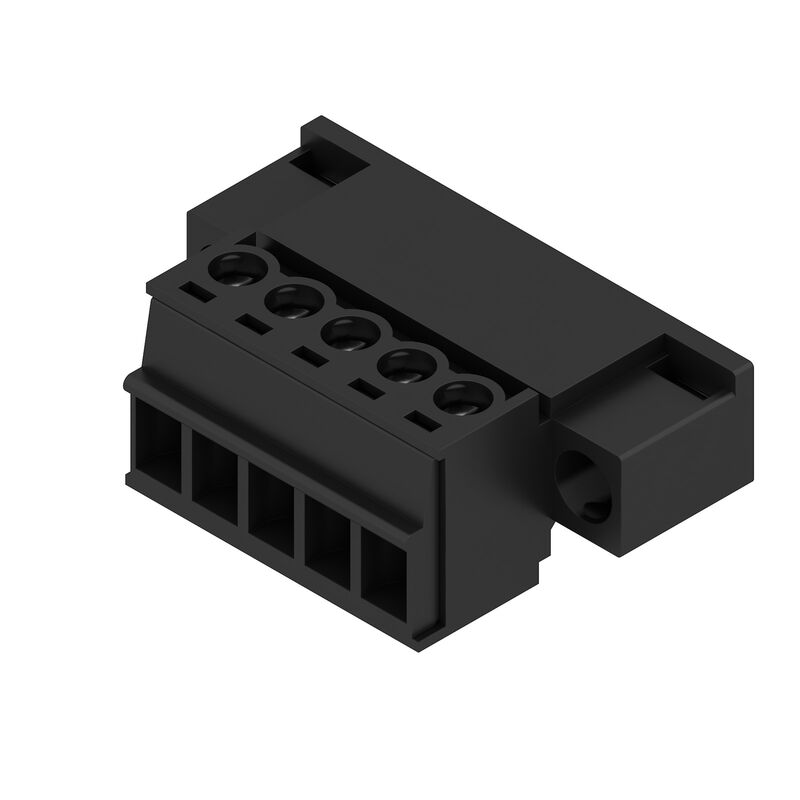

| 버전 | PCB 플러그인 커넥터, 수형 플러그, 3.81 mm, 극 수: 5, 180°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스 |
| 주문 번호 | 1971340000 |
| 유형 | SCZ 3.81/05/180F SN BK BX |
| GTIN(EAN) | 4032248681167 |
| 수량 | 50 items |
| 제품 데이터 |
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 16 |
| 패키징 | 박스 |
| 깊이 | 18.4 mm |
| 깊이 (인치) | 0.724 inch |
| 높이 | 11.1 mm |
| 높이 (인치) | 0.437 inch |
| 순중량 | 5.26 g |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | cec56c8c-fe86-40ec-b01a-efe288a878ac |
| 제품군 | OMNIMATE 시그널 - 시리즈 BC/SC 3.81 |
| 결선 유형 | 필드 결선 |
| 와이어 결선 방식 | 클램프 요크 결선 |
| 피치(mm)(P) | 3.81 mm |
| 피치(인치)(P) | 0.15 " |
| 도체 아웃렛 방향 | 180° |
| 극 수 | 5 |
| L1(mm) | 15.24 mm |
| L1(인치) | 0.6 " |
| 행 수 | 1 |
| 핀 시리즈 수량 | 1 |
| 정격 단면적 | 1 mm² |
| DIN VDE 57 106에 따른 터치 안전 보호 | 손가락 안전 플러그/손등 안전 언플러그 |
| DIN VDE 0470에 따른 터치 안전 보호 | IP20 플러그드/ IP10 언플러그드 |
| 볼륨 저항 | ≤5 mΩ |
| 코딩 가능 | 예 |
| 탈피 길이 | 7 mm |
| 클램프 스크류 | M 2 |
| 스크류드라이버 블레이드 | 0.4 x 2.5 |
| 스크류드라이버 블레이드 표준 | DIN 5264-A |
| 플러그 주기 | 25 |
| 플러깅 힘/폴, 최대 | 8 N |
| 당기는 힘 / 폴, 최대 | 5 N |
| 조임 토크 |
|
| 절연재 | PA 66 GF 30 |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | II |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 550 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 주석 도금 |
| 플러그 접점의 레이어 구조 | 4...8 µm Sn |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 120 °C |
| 온도 범위, 설치, 최소 | -25 °C |
| 온도 범위, 설치, 최대 | 120 °C |
| 클램프 범위, 최소 | 0.08 mm² |
| 클램프 범위, 최대 | 1.5 mm² |
| 결선 단면규격 AWG, 최소 | AWG 28 |
| 결선 단면규격 AWG, 최대 | AWG 16 |
| 단선, 최소 H05(07) V-U | 0.2 mm² |
| 단선, 최대 H05(07) V-U | 1.5 mm² |
| 연선, 최소 H05(07) V-K | 0.2 mm² |
| 연선, 최대 H05(07) V-K | 1.5 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소 | 0.2 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대 | 1.5 mm² |
| 와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소 | 0.2 mm² |
| 페럴 포함, DIN 46228 pt 1, 최대 | 1.5 mm² |
| EN 60999 a x b 규격, ø | 2.4 mm x 1.5 mm ; 2.4 mm |
| 클램프형 도체 |
|
| 참조 텍스트 |
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다. |
| 표준에 따라 시험완료 |
IEC 60664-1
IEC 61984 |
| 정격 전류, 극 수(Tu=20°C) | 17.5 A |
| 정격 전류, 최대 극 수(Tu=20°C) | 17.1 A |
| 정격 전류, 극 수(Tu=40°C) | 17.5 A |
| 정격 전류, 최대 극 수(Tu=40°C) | 15.2 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 320 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 160 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3 | 160 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 2.5 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 2.5 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3 | 2.5 kV |
| 단시간 내전류 저항 | 3 x 1s, 76 A |
| 협회(CSA) | CSA |
| 인증 번호(CSA) | 200039-1121690 |
| 정격 전압(사용 그룹 B / CSA) | 300 V |
| 정격 전압(사용 그룹 C / CSA) | 50 V |
| 정격 전류(사용 그룹 B / CSA) | 11 A |
| 정격 전류(사용 그룹 C / CSA) | 11 A |
| 와이어 단면적, AWG, 최소 | AWG 28 |
| 와이어 단면적, AWG, 최대 | AWG 16 |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 협회(cURus) | CURUS |
| 인증 번호(cURus) | E60693 |
| 정격 전압(사용 그룹 B / UL 1059) | 300 V |
| 정격 전압(사용 그룹 D / UL 1059) | 300 V |
| 정격 전류(사용 그룹 B / UL 1059) | 10 A |
| 정격 전류(사용 그룹 D / UL 1059) | 10 A |
| 와이어 단면적, AWG, 최소 | AWG 28 |
| 와이어 단면적, AWG, 최대 | AWG 16 |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 패키징 | 박스 |
| VPE 길이 | 159 mm |
| VPE 폭 | 120 mm |
| VPE 높이 | 25 mm |
| 테스트: 표시 내구성 |
|
| 테스트: 접속 오류(비호환성) |
|
| 테스트: 클램프 사용 가능한 단면 |
|
| 컨덕터의 손상 및 의도치 않은 느슨해짐 테스트 |
|
| 풀아웃 테스트 |
|
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
| 참고 사항 |
|
| 승인/인증/적합성 문서 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_71633) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1971340000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
