SL 3.50/10/90G 3.2SN OR BX

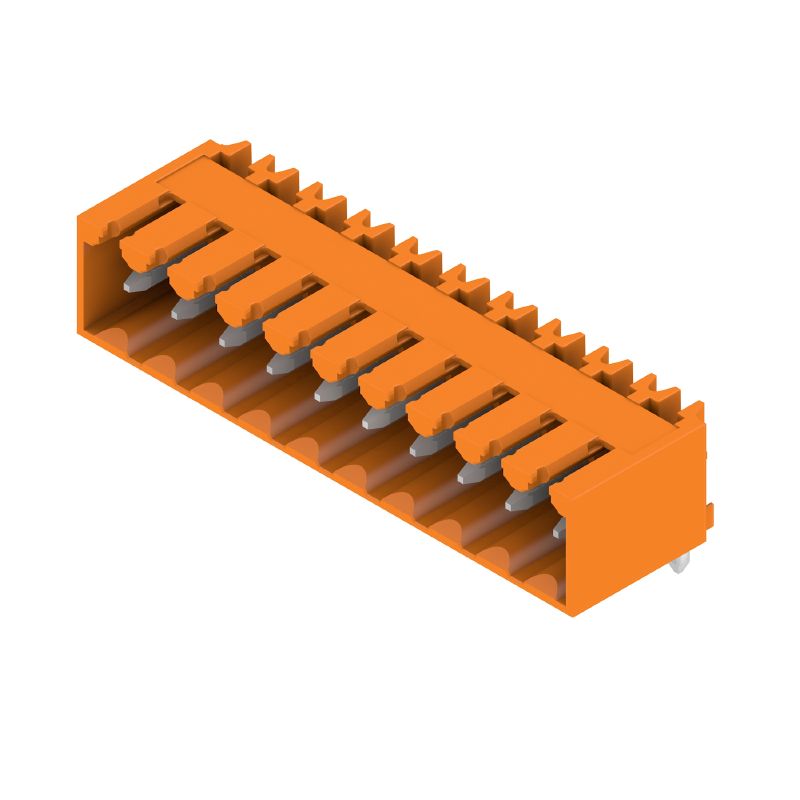

Product image
SL 3.50/10/90G 3.2SN OR BX
Product image
SL 3.50/10/90G 3.2SN OR BX
Dimensional drawing

SL 3.50/10/90G 3.2SN OR BX

PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 10, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

№ продукта 1605150000
Загрузить спецификации Engineeringondersteuning Productdownloads
Toebehoren 9 Is contradeel van 8 Verwante producten 35
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Datos nominales conformes a IEC Rated data acc. to CSA UL 1059 névleges adatok Packing Note importante Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

General ordering data

Versión
PCB plug-in connector, male header, closed side, THT solder connection, 3.50 mm, Number of poles: 10, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Código
1605150000
Tipo
SL 3.50/10/90G 3.2SN OR BX
GTIN (EAN)
4008190183998
Cantidad
50 Pezzo
Parametri prodotto
IEC: 320 V / 17 A
UL: 300 V / 10 A
Imballaggio
Box

Dimensions and weights

Profundidad
11,1 mm
Profundidad (pulgadas)
0,437 inch
Altura
10,7 mm
Hauteur (pouces)
0,421 inch
Hauteur version la plus basse
7,5 mm
Anchura
36,4 mm
Szélesség (coll)
1,433 inch
Peso neto
2,632 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Huella de carbono del producto
  • Bölcsőtől a kapuig:
    0,035 kg CO2 eq.

System specifications

Familia del producto
OMNIMATE Signal - series BL/SL 3.50
Tipo de conexión
Raccordement sur platine
Montaje sobre placas c.i.
THT-forrasztott csatlakozás
Paso en mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Angulo de salida
90°
Numero di poli
10
Número de terminales de soldadura por polo
1
Longitud del terminal de soldadura (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
d = 1.2 mm
8각형
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diámetro de la perforación (D)
1,4 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1 en mm
31,5 mm
L1(인치)
1,24 "
행 수
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie wetkniętym/ dłonią w stanie niewetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Rezystancja skrośna
6,00 mΩ
element kodowany
Tak
Siła wtykania/biegun, maks.
10 N
Siła ciągnięcia / biegun, maks.
10 N

Material data

Materiales aislantes
PBT
Color
Orange
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Classe d'infiammabilità UL 94
V-0
Material del contacto
CuSn
Material de contacto
구리 합금
Superficie de contacto
주석 도금
용접 결선의 레이어 구조
2...4 µm Ni / 5...8 µm Sn 광택
Estructura de capas del contacto del conector
2...4 undefined Ni / 5...8 undefined Sn 광택
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-30 °C
Zakres temperatur montaż, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
17 A
Corriente nominal, número de polos máx. (Tu=20 °C)
12 A
Corriente nominal, número de polos mín. (Tu=40 °C)
14,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
10 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2.500 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV

Rated data acc. to CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
154685-1318353
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Referencia para valores de homologación
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

UL 1059 névleges adatok

Instituto (UR)
UR
Núm. de certificación (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Referencia para valores de homologación
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Packing

Embalaje
Box
Longitud de VPE
154 mm
Anchura VPE
61 mm
Altura de VPE
58 mm

Note importante

Conformidad con IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notas
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
