SL 7.62HP/03/270LF 3.2SN OR BX

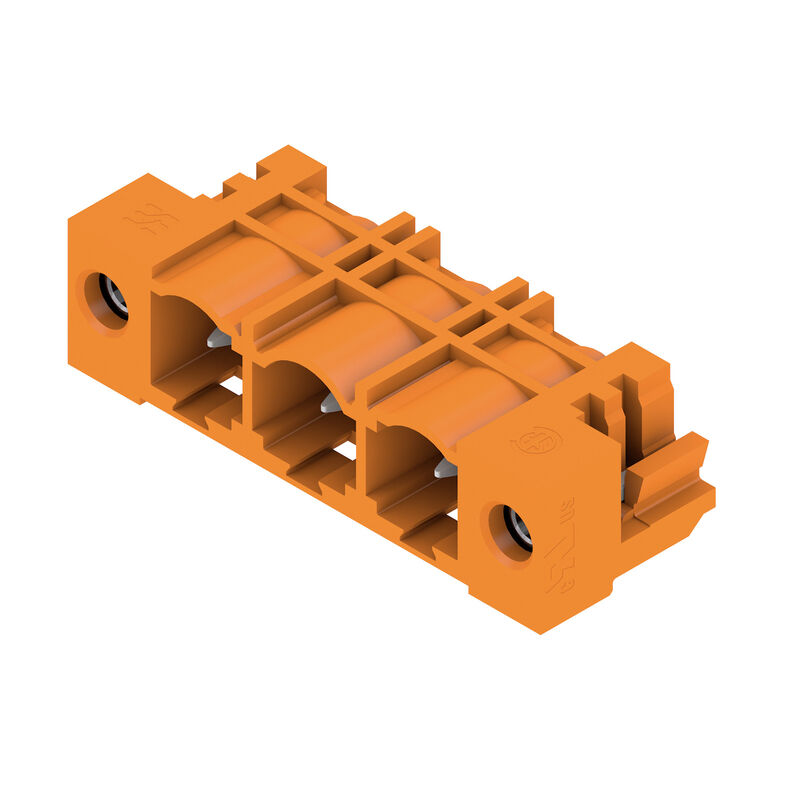

Illustration du produit
SL 7.62HP/03/270LF 3.2SN OR BX

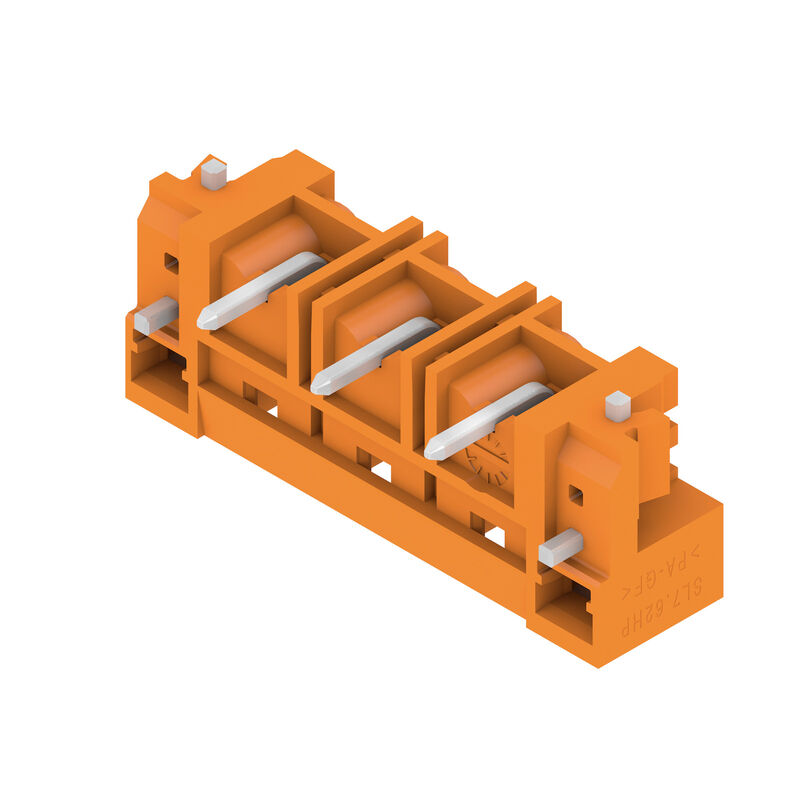

Illustration du produit
SL 7.62HP/03/270LF 3.2SN OR BX
Dimensional drawing

SL 7.62HP/03/270LF 3.2SN OR BX

Ce produit ne sera bientôt plus disponible.

Connecteur pour circuit imprimé, Connecteur mâle, Brides à souder, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 3, 270°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte

Référence produit 1472620000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Est la pièce opposée de 5 Autres produits de la même gamme 7
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Brides à souder, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 3, 270°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Boîte
Référence
1472620000
Type
SL 7.62HP/03/270LF 3.2SN OR BX
GTIN (EAN)
4050118317749
Qté.
100 Pièce
Indices de produit
IEC: 630 V / 27.5 A
UL: 300 V / 20 A
Emballage
Boîte
Statut de livraison
Cet article ne sera plus disponible à l'avenir.
Last order date
/Date(1806444000000)/

Dimensions et poids

Profondeur
11,75 mm
Profondeur (pouces)
0,463 inch
Hauteur
11,6 mm
Hauteur (pouces)
0,457 inch
Hauteur version la plus basse
8,4 mm
Largeur
31,72 mm
Largeur (pouces)
1,249 inch
Peso neto
1,95 g

Températures

Température d'utilisation permanente, min.
-25 °C
Température d'utilisation permanente, max.
100 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Termék karbonlábnyoma
  • Du berceau à la porte:
    0,109 kg CO2 eq.

Caractéristiques du système

Famille de produits
OMNIMATE Power - série BL/SL 7.62HP
Type de raccordement
Raccordement sur platine
Montage sur le circuit imprimé
Raccordement soudé THT
Pas en mm (P)
7,62 mm
Pas en pouces (P)
0,3 "
Angle de sortie
270°
Nombre de pôles
3
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Dimensions du picot à souder
1,0 x 1,0 mm
Dimension du picot à souder = tolérance d
+0,01 / -0,03 mm
솔더 구멍 직경(D)
1,4 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1(mm)
15,24 mm
L1 en pouce
0,6 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché
Degré de protection
IP10
Codable
Oui
Couple de serrage pour bride vissée, min.
0,15 Nm
Couple de serrage pour bride vissée, max.
0,25 Nm
Cycles d'enfichage
25

Données des matériaux

Insulating material
PA GF
Colour
Orange
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
II
Comparative Tracking Index (CTI)
≥ 500
Classe d'inflammabilité selon UL 94
V-0
Materiál kontaktu
Alliage de cuivre
Surface du contact
étamé
Structure en couches du raccordement soudé
1...3 µm Ni / 2...4 µm Sn mat
Struttura a strati del connettore maschio
1...3 µm Ni / 2...4 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
27,5 A
Rated current, max. number of poles (Tu=20°C)
27,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
25 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
22 A
Rated voltage for surge voltage class / pollution degree II/2
630 V
Rated voltage for surge voltage class / pollution degree III/2
500 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Tenue aux courants de faible durée
3 x 1s mit 180 A
Espace libre, min.
6,5 mm
Ligne de fuite, min.
8,1 mm

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
600 V
Courant nominal (groupe d'utilisation B / CSA)
20 A
Courant nominal (groupe d'utilisation C / CSA)
20 A
Courant nominal (groupe d'utilisation D / CSA)
5 A

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Märkström (användargrupp B / UL 1059)
20 A
Courant nominal (groupe d'utilisation C / UL 1059)
20 A
Courant nominal (groupe d'utilisation D / UL 1059)
5 A
Ligne de fuite, min.
11,2 mm
Ligne d’air, min.
6,5 mm
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Boîte
Longueur VPE
338 mm
Largeur VPE
130 mm
Hauteur VPE
33 mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
