SLEH 5.08/3 RE22.5 2.4 SN BK BX
Produktbild
SLEH 5.08/3 RE22.5 2.4 SN BK BX
Produktbild
Abbildung ähnlich
SLEH 5.08/3 RE22.5 2.4 SN BK BX

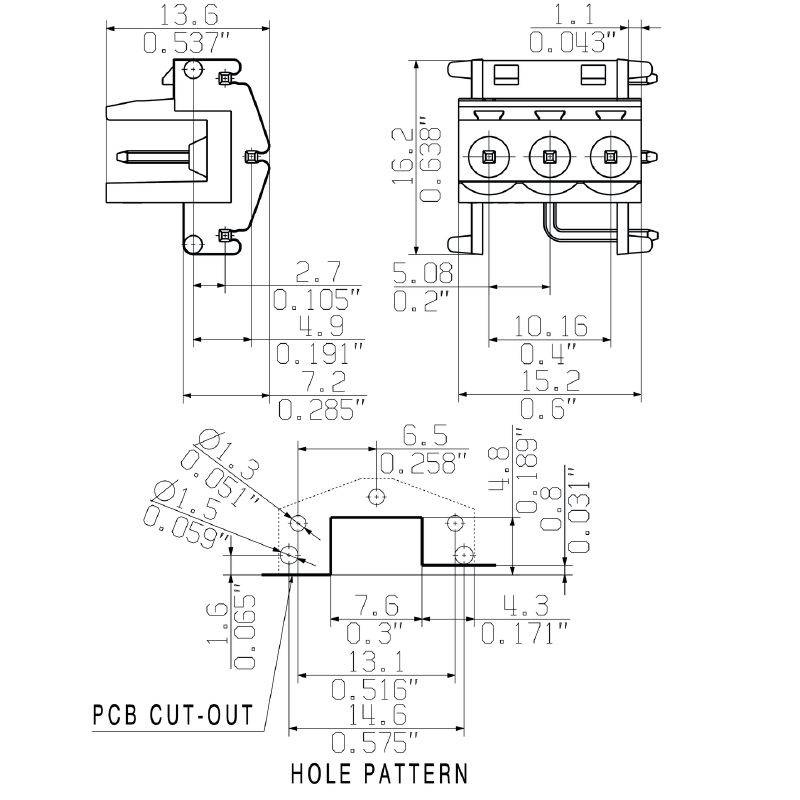

Maßbild

SLEH 5.08/3 RE22.5 2.4 SN BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich offen, THT-Lötanschluss, 5.08 mm, Polzahl: 3, 180°, Lötstiftlänge (l): 2.4 mm, verzinnt, schwarz, Box

Art.-Nr. 7924940000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 22
Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich offen, THT-Lötanschluss, 5.08 mm, Polzahl: 3, 180°, Lötstiftlänge (l): 2.4 mm, verzinnt, schwarz, Box
Best.-Nr.
7924940000
Art
SLEH 5.08/3 RE22.5 2.4 SN BK BX
GTIN (EAN)
4032248259946
VPE
100  Stück
Produkt-Kennzahlen
IEC: 400 V / 16 A
UL: 300 V / 12.5 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
16,2  mm
Tiefe (inch)
0,638  inch
Höhe
13,2  mm
Höhe (inch)
0,52  inch
Höhe niedrigstbauend
17  mm
Breite
17  mm
Breite (inch)
0,669  inch
Nettogewicht
1,47  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BL/SL 5.08
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Raster in mm (P)
5,08  mm
Raster in Zoll (P)
0,2  "
Abgangswinkel
180°
Polzahl
3
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
2,4  mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Lötstift-Abmessungen
d = 1,2 mm
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,3  mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Außendurchmesser Lötauge
1,7  mm
L1 in mm
10,16  mm
L1 in Zoll
0,4  "
Anzahl Reihen
1
Polreihenzahl
1
Schutzart
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja

Werkstoffdaten

Isolierstoff
PA
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Kontaktmaterial
Kupferlegierung
Kontaktoberfläche
verzinnt
Beschichtung
4-6 μm SN
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
100  °C
Temperaturbereich Montage, min.
-25  °C
Temperaturbereich Montage, max.
100  °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
16  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
13  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4  kV

Nenndaten nach CSA

Nennspannung (Use group B / CSA)
300  V
Nennspannung (Use group D / CSA)
300  V
Nennstrom (Use group B / CSA)
12,5  A
Nennstrom (Use group D / CSA)
10  A

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300  V
Nennspannung (Use group D / UL 1059)
300  V
Nennstrom (Use group B / UL 1059)
12,5  A
Nennstrom (Use group D / UL 1059)
10  A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
140  mm
VPE Breite
109  mm
VPE Höhe
41  mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
