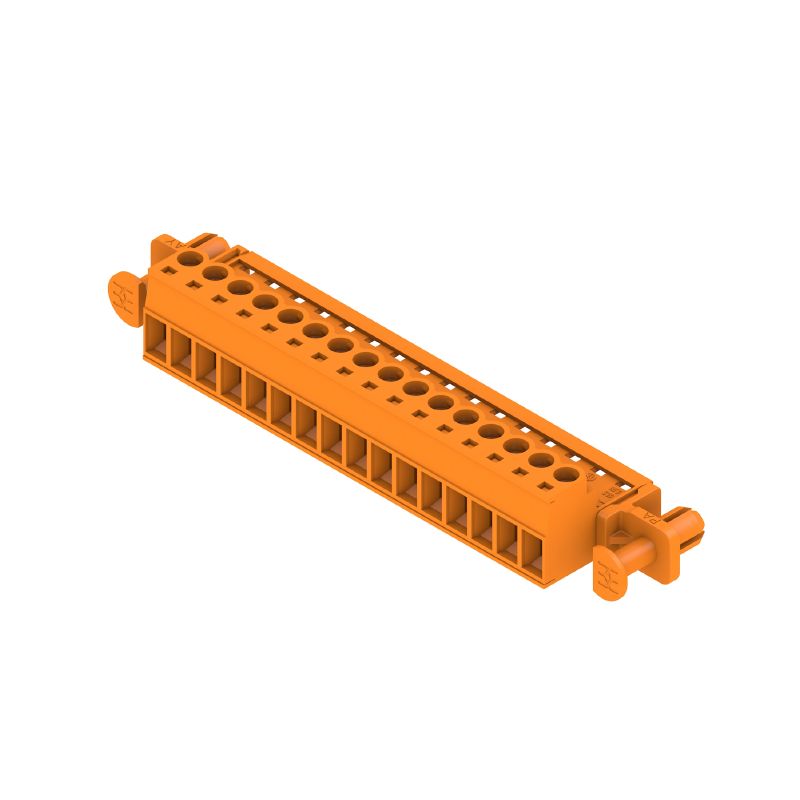

SLS 5.08/16/180DF SN OR BX
제품 이미지
SLS 5.08/16/180DF SN OR BX
제품 이미지
SLS 5.08/16/180DF SN OR BX
Dimensional drawing
SLS 5.08/16/180DF SN OR BX
Graph
SLS 5.08/16/180DF SN OR BX
Graph
SLS 5.08/16/180DF SN OR BX
Graph
SLS 5.08/16/180DF SN OR BX
제품 장점
Lower assembly costs
Secure in a matter of seconds
SLS 5.08/16/180DF SN OR BX
제품 장점
Flexible application options
For 3 connection systems

SLS 5.08/16/180DF SN OR BX

PCB 플러그인 커넥터, 수형 플러그, 5.08 mm, 극 수: 16, 180°, 클램프 요크 결선, 박스

항목 번호 1510940000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 11
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 수형 플러그, 5.08 mm, 극 수: 16, 180°, 클램프 요크 결선, 박스
주문 번호
1510940000
유형
SLS 5.08/16/180DF SN OR BX
GTIN(EAN)
4050118319910
수량
12  items
제품 데이터
IEC: 400 V / 0.2 - 2.5 mm²
UL:
패키징
박스

치수 및 중량

깊이
22.2  mm
깊이 (인치)
0.874  inch
높이
15.3  mm
높이 (인치)
0.602  inch
너비
110.58  mm
폭 (인치)
4.354  inch
순중량
26.568  g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

시스템 매개변수

제품군
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
결선 유형
필드 결선
와이어 결선 방식
클램프 요크 결선
피치(mm)(P)
5.08  mm
피치(인치)(P)
0.2  "
도체 아웃렛 방향
180°
극 수
16
L1(mm)
76.2  mm
L1(인치)
3  "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 플러그/손등 안전 언플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
완전하게 마운트된 경우
스크류드라이버 블레이드
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264-A
플러그 주기
25
플러깅 힘/폴, 최대
4  N
당기는 힘 / 폴, 최대
3  N
조임 토크
  • 토크 유형:
    와이어 결선
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0.4 Nm
      • 최대:
        0.5 Nm

자재 데이터

절연재
PBT
컬러 코드
주황색
컬러 차트(유사)
RAL 2000과 유사
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
플러그 접점의 레이어 구조
4...8 µm Sn 용융 납땜처리
보관 온도, 최소
-40  °C
보관 온도, 최대
70  °C
작동 온도, 최소
-50  °C
작동 온도, 최대
100  °C
온도 범위, 설치, 최소
-25  °C
온도 범위, 설치, 최대
100  °C

결선에 적합한 컨덕터

단선, 최소 H05(07) V-U
0.2  mm²
단선, 최대 H05(07) V-U
2.5  mm²
꼬임, 최소 H07V-R
0.2  mm²
stranded, 최대 H07V-R
2.5  mm²
연선, 최소 H05(07) V-K
0.2  mm²
연선, 최대 H05(07) V-K
2.5  mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.2  mm²
페럴 포함, DIN 46228 pt 1, 최대
2.5  mm²
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0372700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      2.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0373000000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 최대 극 수(Tu=20°C)
16  A
정격 전류, 극 수(Tu=40°C)
18  A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400  V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320  V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4,000  V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4  kV

UL 1059에 따른 정격 데이터

협회(UR)
UR
인증 번호(UR)
E60693
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
350  mm
VPE 폭
142  mm
VPE 높이
32  mm

유형 테스트

테스트: 표시 내구성
  • 표준:
    VDE 0627 표 7 항목 3/6.86
  • 테스트:
    내구성
  • 평가:
    통과
테스트: 클램프 사용 가능한 단면
  • 표준:
    VDE 0609 파트 1 06.83, EN 60947-1 03.91
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14
  • 평가:
    통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • 표준:
    EN 60947-1/1991 섹션 8.2.4.3
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    0.7 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
  • 평가:
    통과
풀아웃 테스트
  • 표준:
    EN 60947-1/1991 섹션 8.2.4.4
  • 요구 사항:
    ≥5 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/7
  • 평가:
    통과
  • 요구 사항:
    ≥50 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
