속성

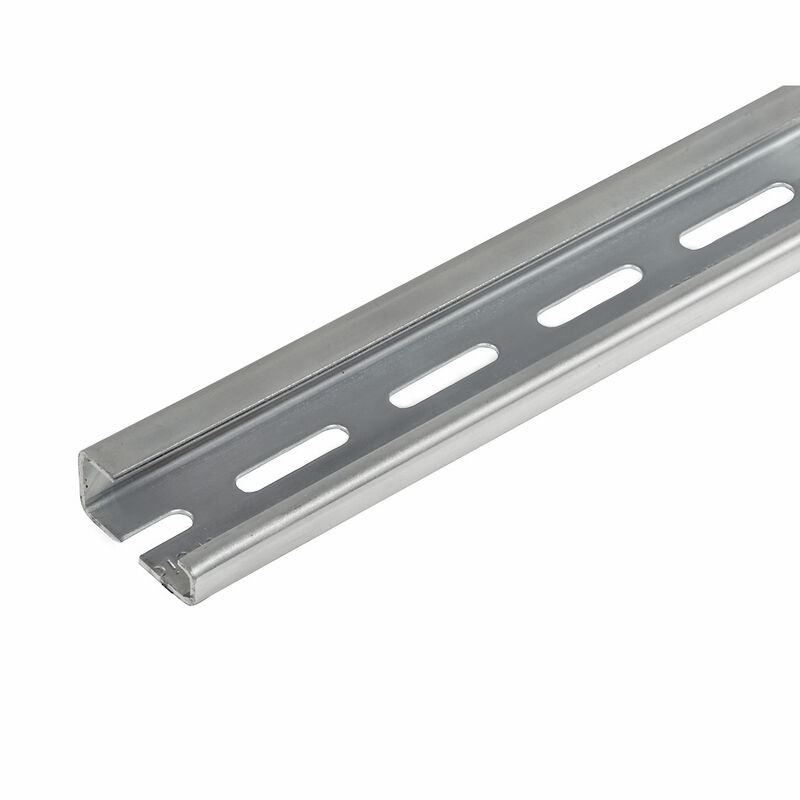

| 버전 | 단자대 레일, 액세서리, 스틸, 전기 아연 도금 및 보호막 처리, 너비: 2000 mm, 높이: 33 mm, 깊이: 15 mm, 슬릿 폭: 5.20 mm, 슬릿 길이: 25.00 mm |
| 주문 번호 | 0514400000 |
| 유형 | TS 32X15/LL 2M/ST/ZN |
| GTIN(EAN) | 4008190086152 |
| 수량 | 2 |
| 깊이 | 15 mm |
| 깊이 (인치) | 0.591 inch |
| 높이 | 33 mm |
| 높이 (인치) | 1.299 inch |
| 너비 | 2,000 mm |
| 폭 (인치) | 78.74 inch |
| 순중량 | 667 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| IEC 60947-7-2에 따른 초당 단기 전류 내성 | 4.2 kA |
| 구멍 공간, 중앙-중앙 | 36 mm |
| 단락 강도는 E-Cu 와이어와 일치합니다. | 35 mm² |
| 단자대 레일의 길이 |
|
| 두께 | 1.5 mm |
| 드릴 구멍 직경 | 5.2 mm |
| 사전 펀칭된 장착 레일 | 예 |
| 설치 권고 | 직접 장착 |
| 솔더 구멍 직경(D) | 5.2 mm |
| 슬릿 간극 | 11 mm |
| 슬릿 길이 | 25 mm |
| 슬릿 길이 |
|
| 슬릿 틈 |
|
| 슬릿 폭 | 5.2 mm |
| 슬릿 폭 |
|
| 일자 드릴 구멍 | 예 |
| 재질 | 스틸 |
| 표면 마감 | 전기 아연 도금 및 보호막 처리 |
| 표준 규격 | DIN EN 60715 |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59184) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0514400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0514400000) |
| 사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | 준수 |
액세서리
액세서리입니다
-
항목 번호:9509580000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 진한 베이지색, 10 mm², 13 A, 440 V, 결선 수: 2, 레벨 수: 1, TS 32, V-0, Wemid, G-Si. 1 x 1/4
-
항목 번호:1368700000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 진한 베이지색, 10 mm², 10 A, 500 V, 결선 수: 2, 레벨 수: 1, TS 35, V-0, 5VA, KrG, E16
-
항목 번호:0501500000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 진한 베이지색, 10 mm², 10 A, 500 V, 결선 수: 2, 레벨 수: 1, TS 35, V-0, 5VA, KrG, G-Si. 5 x 25
-
항목 번호:0225820000패키징 단위:10 PC
퓨즈 단자대, 스크류 결선, 중간 노란색, 10 mm², 6.3 A, 24 V, 결선 수: 2, 레벨 수: 1, TS 35, V-0, 5VA, KrG, G-Si. 5 x 20
-
항목 번호:0501600000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 진한 베이지색, 10 mm², 10 A, 500 V, 결선 수: 2, 레벨 수: 1, TS 35, V-0, 5VA, KrG, G-Si. 5 x 20
-
항목 번호:0501620000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 중간 노란색, 10 mm², 10 A, 500 V, 결선 수: 2, 레벨 수: 1, TS 35, V-0, 5VA, KrG, G-Si. 5 x 20
-
항목 번호:1368720000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 중간 노란색, 10 mm², 10 A, 500 V, 결선 수: 2, 레벨 수: 1, TS 35, V-0, 5VA, KrG, E16
-
항목 번호:9509570000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 진한 베이지색, 10 mm², 6.3 A, 440 V, 결선 수: 2, 레벨 수: 1, TS 32, V-0, Wemid, G-Si. 5 x 20
-
항목 번호:0501800000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 진한 베이지색, 10 mm², 16 A, 400 V, 결선 수: 2, 레벨 수: 1, TS 35, V-0, 5VA, KrG, E14
-
항목 번호:0178220000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 중간 노란색, 10 mm², 16 A, 400 V, 결선 수: 2, 레벨 수: 1, TS 35, V-0, 5VA, KrG, 10 x 38 mm
-
항목 번호:0501820000패키징 단위:20 PC
퓨즈 단자대, 스크류 결선, 중간 노란색, 10 mm², 16 A, 400 V, 결선 수: 2, 레벨 수: 1, TS 35, V-0, 5VA, KrG, E14
-
항목 번호:8019920000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 50-폴 암형, 스크류 결선
-
항목 번호:8019880000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 9-폴 암형, 스크류 결선
-
항목 번호:8019900000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 25-폴 암형, 스크류 결선
-
항목 번호:8019950000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 25-극 플러그, 스크류 결선
-
항목 번호:8019960000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 37-극 플러그, 스크류 결선
-
항목 번호:8019970000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 50-극 플러그, 스크류 결선
-
항목 번호:8019890000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 15-폴 암형, 스크류 결선
-
항목 번호:8019930000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 9-극 플러그, 스크류 결선
-
항목 번호:8019940000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 15-극 플러그, 스크류 결선
-
항목 번호:8019910000패키징 단위:1 PC
인터페이스, RSSD, 2 x SUB-D 커넥터, IEC 60807 / DIN 41652 규격, 37-폴 암형, 스크류 결선
-
항목 번호:0354560000패키징 단위:100 PC
PE 단자대, 스크류 결선, 노란색, 녹색, 4 mm², 800 V, 결선 수: 2, 레벨 수: 1, TS 32, V-2, PA 66
-
항목 번호:0224861001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 26-폴, 스크류 결선
-
항목 번호:0224661001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 60-폴, 스크류 결선
-
항목 번호:0224761001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 64-폴, 스크류 결선
-
항목 번호:0225061001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 14-폴, 스크류 결선
-
항목 번호:0225161001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 16-극, 스크류 결선
-
항목 번호:0224561001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 50-폴, 스크류 결선
-
항목 번호:0224961001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 10-극, 스크류 결선
-
항목 번호:0224461001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 40-폴, 스크류 결선
-
항목 번호:0224361001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 34-폴, 스크류 결선
-
항목 번호:0224261001패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 20-폴, 스크류 결선
-
항목 번호:0354660000패키징 단위:50 PC
PE 단자대, 스크류 결선, 노란색, 녹색, 10 mm², 800 V, 결선 수: 2, 레벨 수: 1, TS 32, V-2, PA 66
-
항목 번호:8537140000패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 40-폴, 텐션 클램프 결선
-
항목 번호:8537110000패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 20-폴, 텐션 클램프 결선
-
항목 번호:8537190000패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 10-극, 텐션 클램프 결선
-
항목 번호:8537180000패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 26-폴, 텐션 클램프 결선
-
항목 번호:8537150000패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 50-폴, 텐션 클램프 결선
-
항목 번호:8537200000패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 14-폴, 텐션 클램프 결선
-
항목 번호:8537130000패키징 단위:1 PC
인터페이스, RSF, IEC60603-13 / DIN41651 규격의 플러그인 커넥터, 34-폴, 텐션 클램프 결선
