속성
| 버전 | 전위 분배기 단자대, 스크류 결선, 검정, 185 mm², 353 A, 1000 V, 결선 수: 10, 레벨 수: 1, TS 35, 장착 플레이트, V-0, Wemid |
| 주문 번호 | 2730360000 |

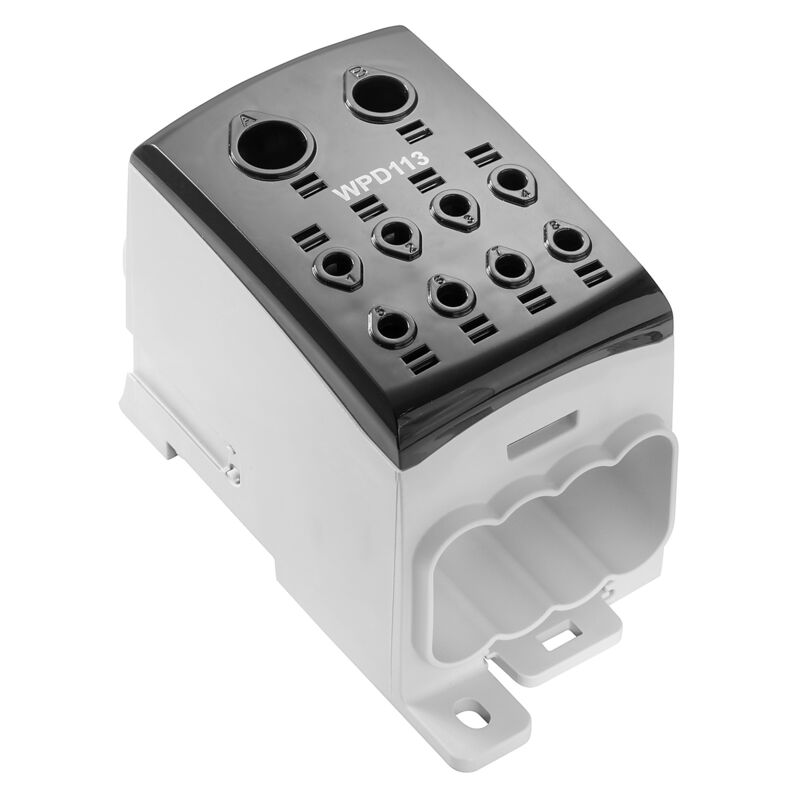

| 유형 | WPD 113 1X185+1X150/8X35 BK |
| GTIN(EAN) | 4064675034971 |
| 수량 | 1 items |
| 깊이 | 80.3 mm |
| 깊이 (인치) | 3.161 inch |
| 높이 | 126.3 mm |
| 높이 (인치) | 4.972 inch |
| 너비 | 62.6 mm |
| 폭 (인치) | 2.465 inch |
| 순중량 | 740 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 130 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| 재질 | Wemid |
| 컬러 코드 | 검정 |
| UL 94 가연성 등급 | V-0 |
| 버전 | 스크류 결선 |
| 엔드 커버 플레이트 필요 | 아니요 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 10 |
| 레벨 내부 교차 결선 | 아니요 |
| 레일 |
TS 35
장착 플레이트 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 닫힘 |
| 스냅온 | 예 |
| 장착 유형 |
스냅온
직접 장착 |
| 폭발 테스트 버전 | 예 |
| 결선 유형, 추가 결선 | 스크류 결선 |
| 결선 단면적, 꼬임, 최대 | 185 mm² |
| 결선 방향 | 측면 |
| 결선 수 | 10 |
| 결선 유형 | 스크류 결선 |
| 결선의 유형 2 | 스크류 결선 |
| 와이어 결선 단면적, 경질 코어 최대 | 185 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 150 mm² |
| 극 수 | 1 |
| 레일 |
TS 35
장착 플레이트 |
| 표준 규격 | IEC 60947-7-1 |
| 정격 단면적 | 185 mm² |
| 정격 전압 | 1,000 V |
| 정격 AC 전압 | 1,000 V |
| 정격 DC 전압 | 1,500 V |
| 정격 전류 | 353 A |
| 표준 규격 | IEC 60947-7-1 |
| 정격 임펄스 내전압 | 8 kV |
| 서지 전압 범주 | III |
| 오염 심각도 | 3 |
| 인증 번호(cURus) | E60693 |
| 제품 정보 | 상기 소켓은 UL94에 따른 가연성 등급 V-2를 준수합니다. |
| 승인/인증/적합성 문서 |
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698)
[UL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307044) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252893) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2730360000) |
| 사용자 문서 |
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919)
[Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 인증 |     |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
| 인증 번호(cULus) | E511333 |
